桌面吸盘式手动卷笔刀结构设计

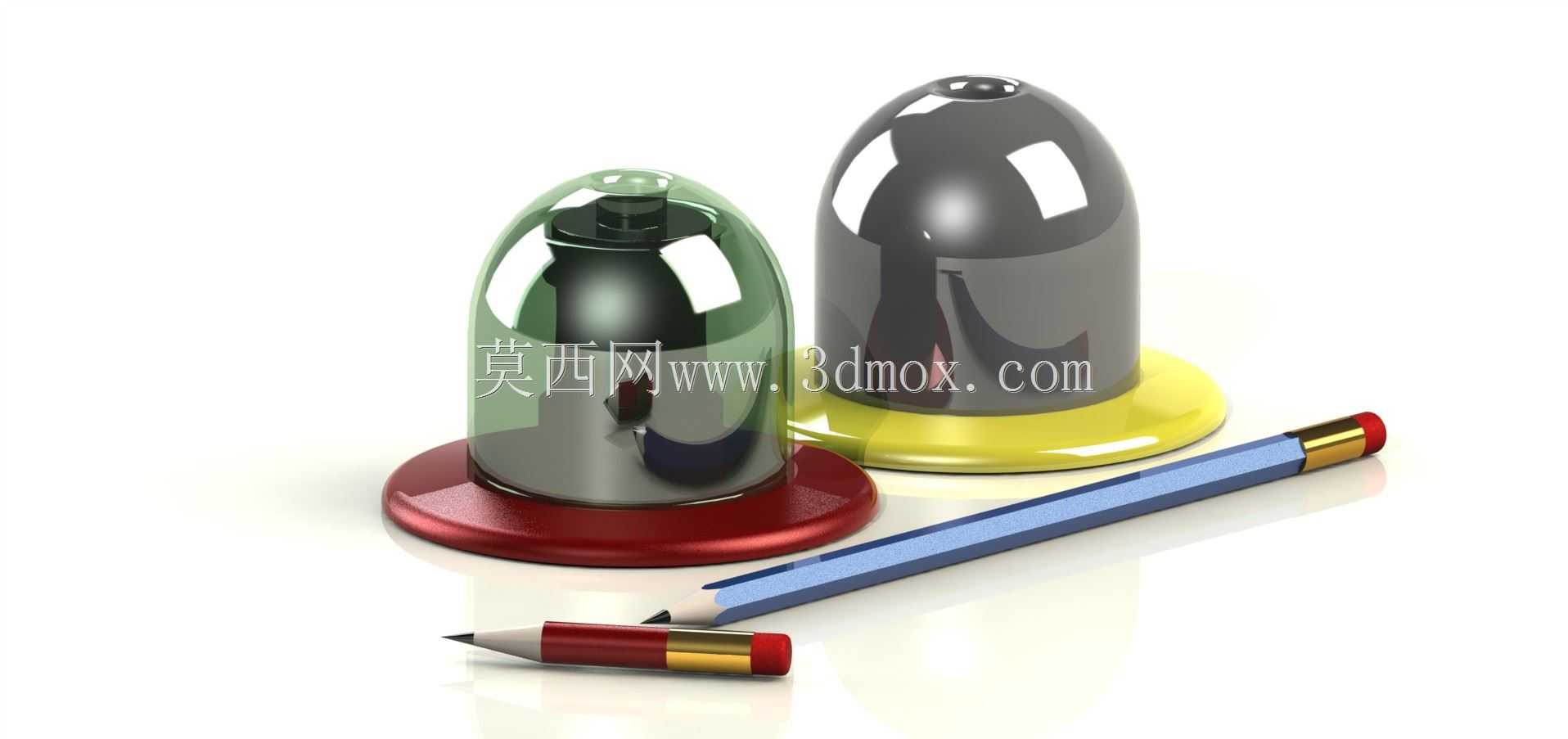

　　这款桌面式手动削笔器具，核心功能是对木质铅笔进行切削修整，产出均匀规整的笔尖锥面，适配日常书写、绘图场景下的铅笔笔尖维护需求，常见于学生桌面、设计工作室绘图工位、办公文具摆放区，相比手持简易卷笔刀，其固定结构可避免削笔过程中器具滑动，提升切削稳定性。从结构设计来看，整体分为三个核心功能模块：底部的红色吸盘底座是安装固定单元，依靠负压吸附原理贴合光滑桌面、玻璃台面等平整硬质表面，安装时无需额外打孔或紧固件，按压即可完成固定，拆卸时掀起吸盘边缘释放负压即可移位，适配的安装边界为表面粗糙度Ra≤1.6μm的平整硬质平面，底座直径约80mm，整体放置高度约110mm，占用桌面空间极小，不会干扰工位其他物品摆放。

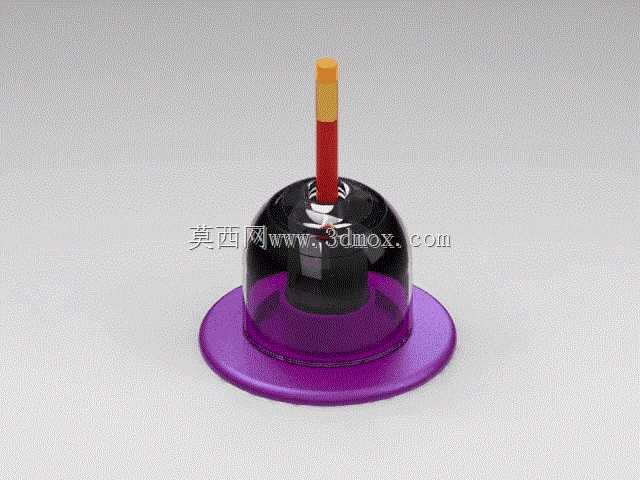

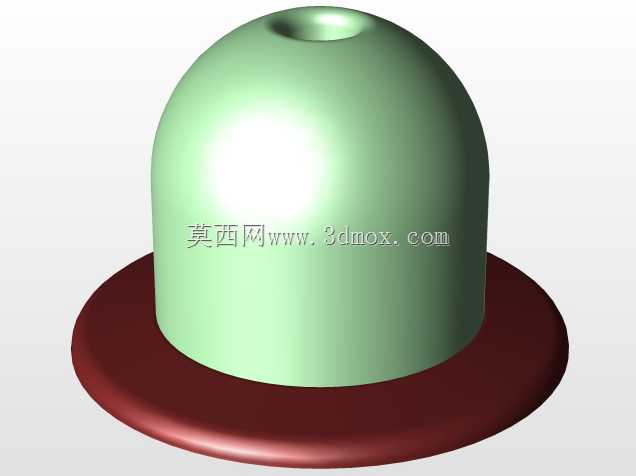

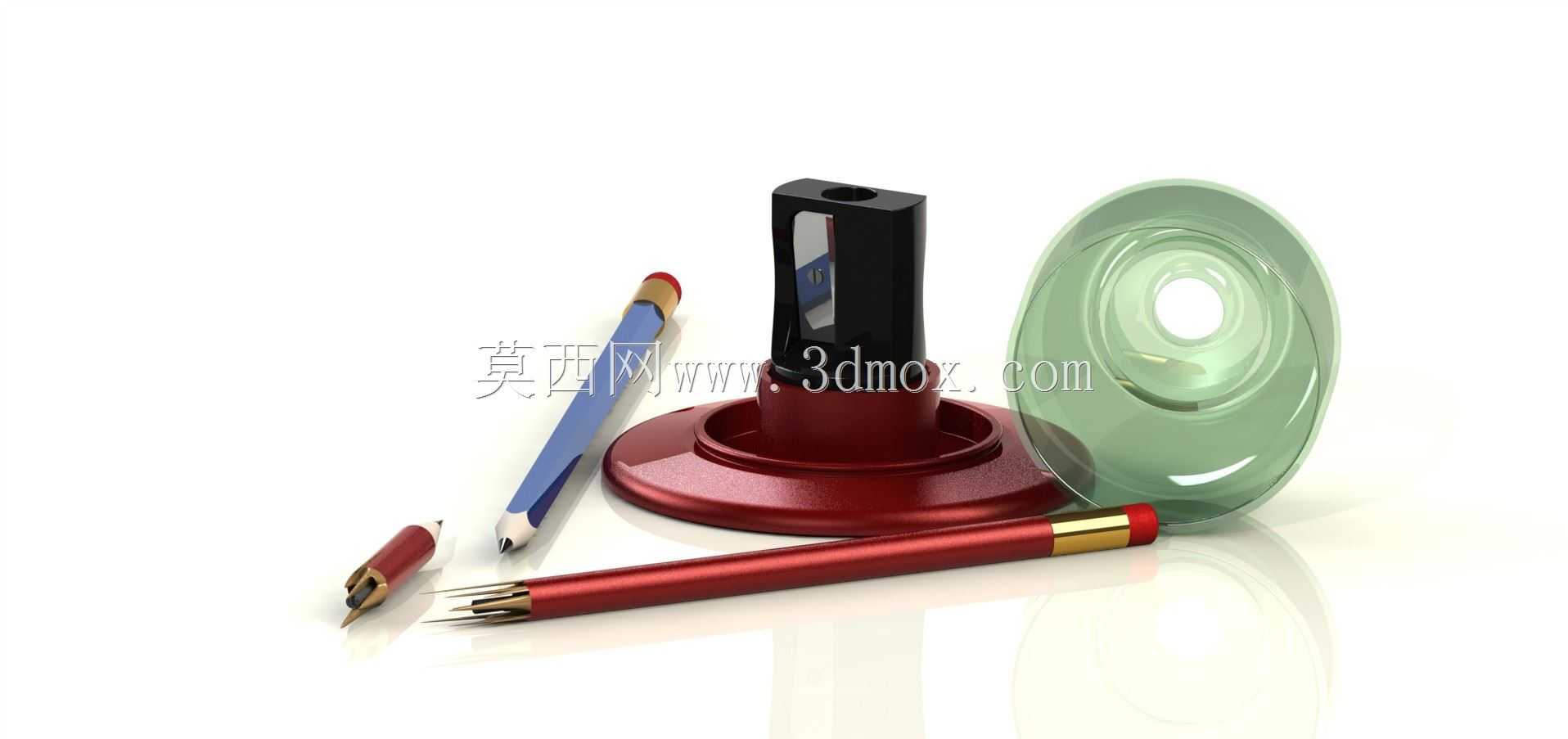

　　中部的黑色切削仓是核心功能单元，内部集成锥形削笔刀组，进笔孔直径适配标准8mm直径木质铅笔，切削时铅笔插入进笔孔后手动旋转，刀组沿锥面进给切削笔杆木质与笔芯，切削产生的木屑直接收纳在切削仓内部，仓体采用快拆结构，可直接取下倾倒清理，避免木屑散落污染桌面。上部的淡绿色透明护罩是防护与观察单元，采用半透明磨砂质感的硬质塑料材质，一方面可遮挡切削过程中可能飞溅的细小木屑，另一方面可透过护罩观察内部刀组的切削状态，及时判断笔尖成型程度，护罩边缘做了R3圆角处理，避免使用过程中剐蹭手部。设计过程中重点考量了人机交互细节：切削仓的进笔孔高度距离桌面约90mm，符合坐姿操作时手部自然抬起的高度，旋转铅笔时手腕无需过度弯折；

　　吸盘底座的吸附力经过调校，可承受约15N的水平推力，正常削笔施力时不会移位，同时不会因吸附力过大导致拆卸困难；刀组的切削角度设定为18°锥角，削出的笔尖长度约8mm，兼顾书写顺滑度与笔芯抗断裂性能，适配HB、2B等常用硬度铅笔的切削需求。各部件的装配采用卡扣式连接，无额外螺丝紧固件，生产组装效率高，后期用户自行清理维护时无需工具即可完成拆装，塑料部件均采用ABS与PS通用注塑材质，模具成型难度低，适合批量量产，透明护罩的曲面造型做了均匀壁厚处理，壁厚控制在2mm，避免注塑过程中出现缩痕、翘曲等成型缺陷。
