带轴向补偿结构的外啮合齿轮泵

　　在液压系统的动力源选型环节，外啮合齿轮泵凭借结构简单、抗污染能力强、成本可控的优势，长期占据低压到中压工况的主流应用场景，这款带轴向补偿结构的外啮合齿轮泵，正是针对常规齿轮泵高压工况下容积效率偏低的痛点做的结构优化设计。从实际应用场景来看，这类齿轮泵可适配工程机械的辅助液压回路、小型机床的润滑供油系统、农业装备的液压执行机构供油单元，也可作为燃油输送、低压润滑油路的动力元件，对油液清洁度的耐受度远高于叶片泵与柱塞泵，适合工况相对复杂、维护条件有限的户外作业设备配套。

　　从功能特性层面看，轴向补偿结构的核心作用是抵消齿轮端面与侧板之间因压力升高产生的间隙，常规无补偿的外啮合齿轮泵在工作压力超过10MPa后，齿轮端面的泄漏量会占总泄漏量的七成以上，直接导致容积效率骤降，而这款产品通过在侧板背面引入压力油腔，让侧板在压力作用下始终贴紧齿轮端面，随工作压力升高自动补偿磨损量与轴向间隙，能在持续工作过程中维持稳定的容积效率，同时避免端面磨损后效率快速衰减的问题，延长元件的实际使用寿命。

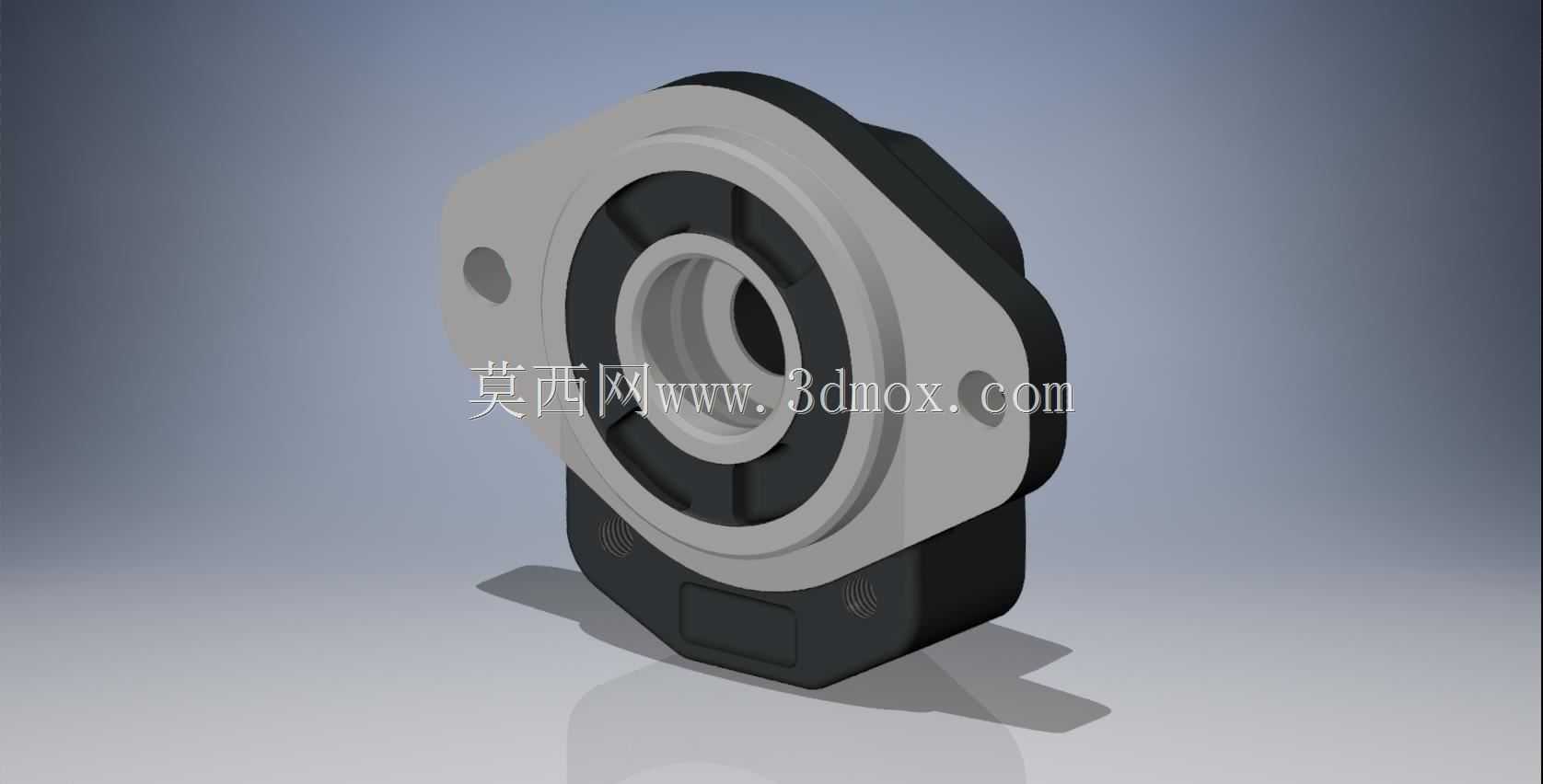

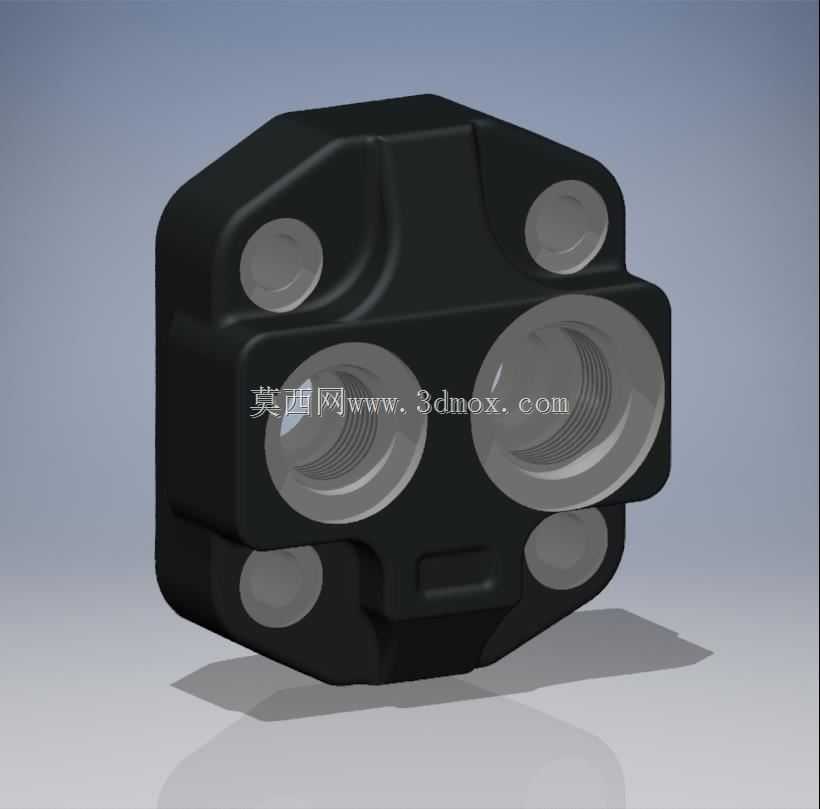

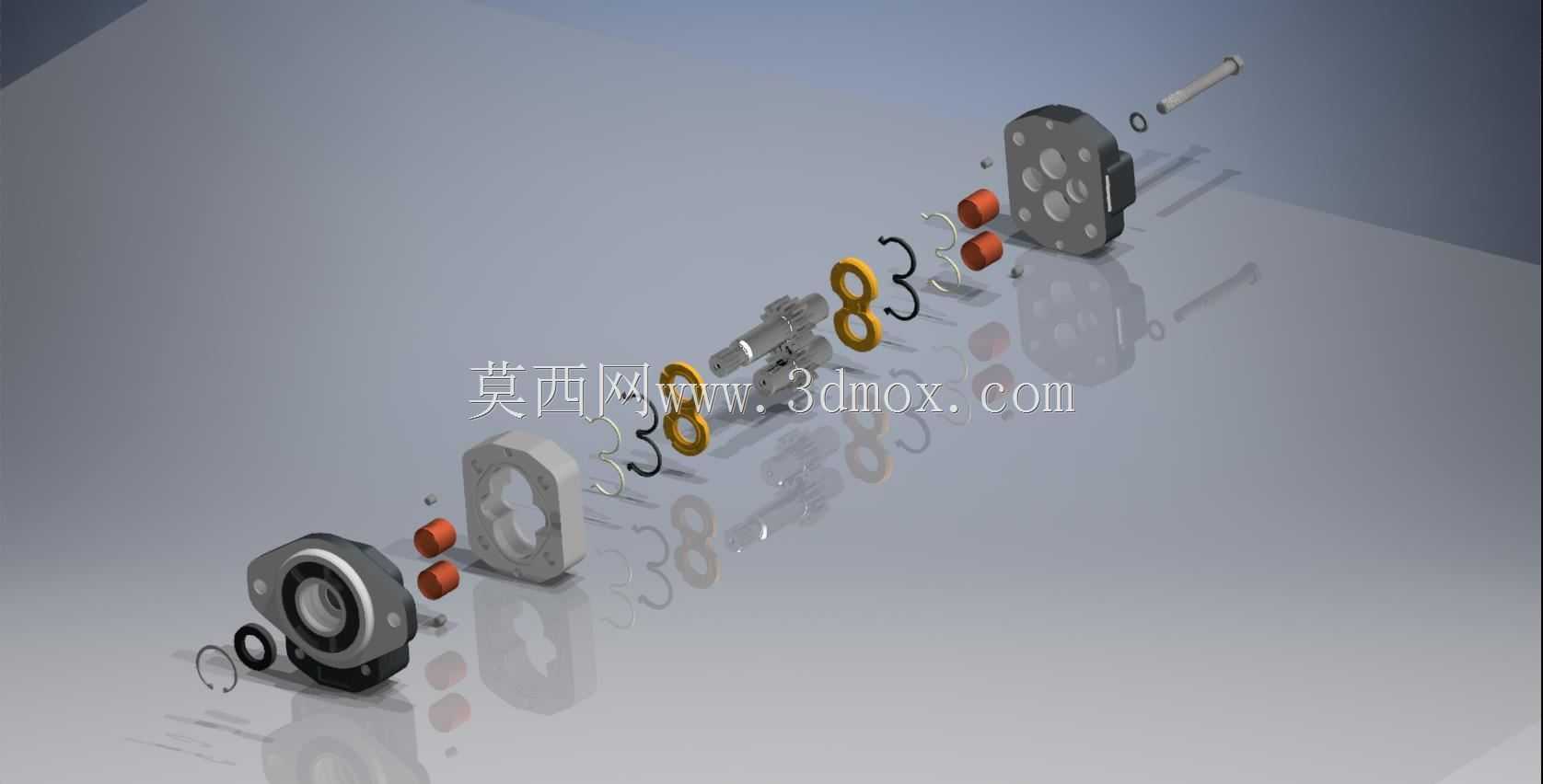

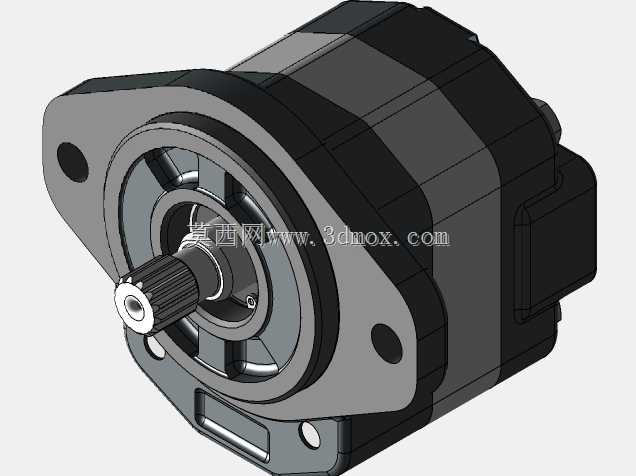

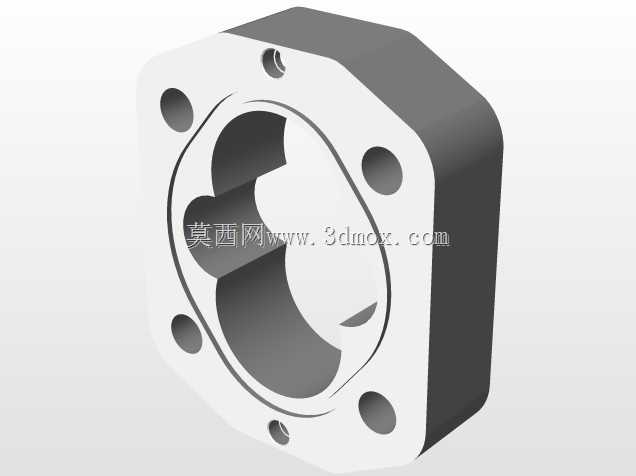

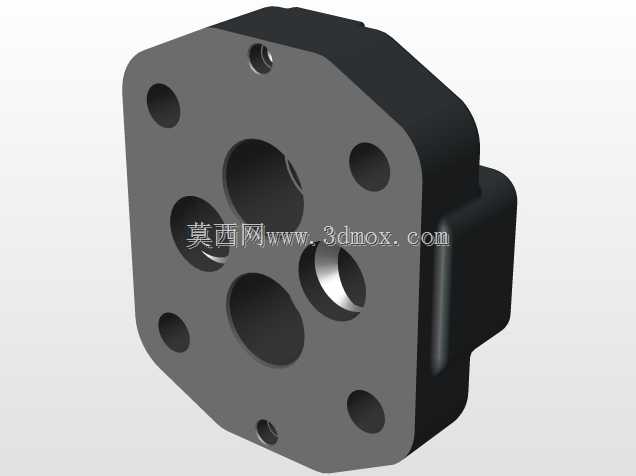

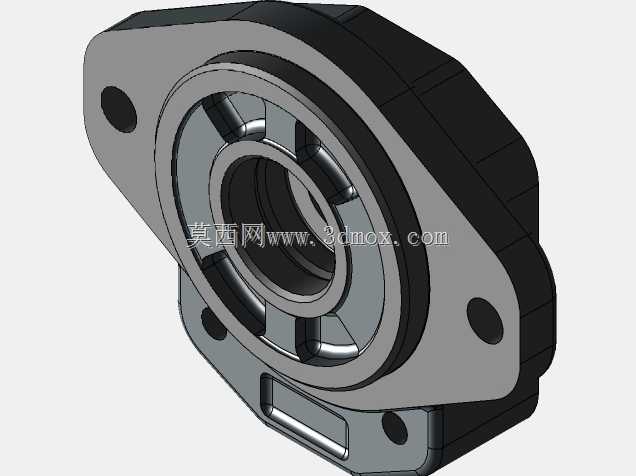

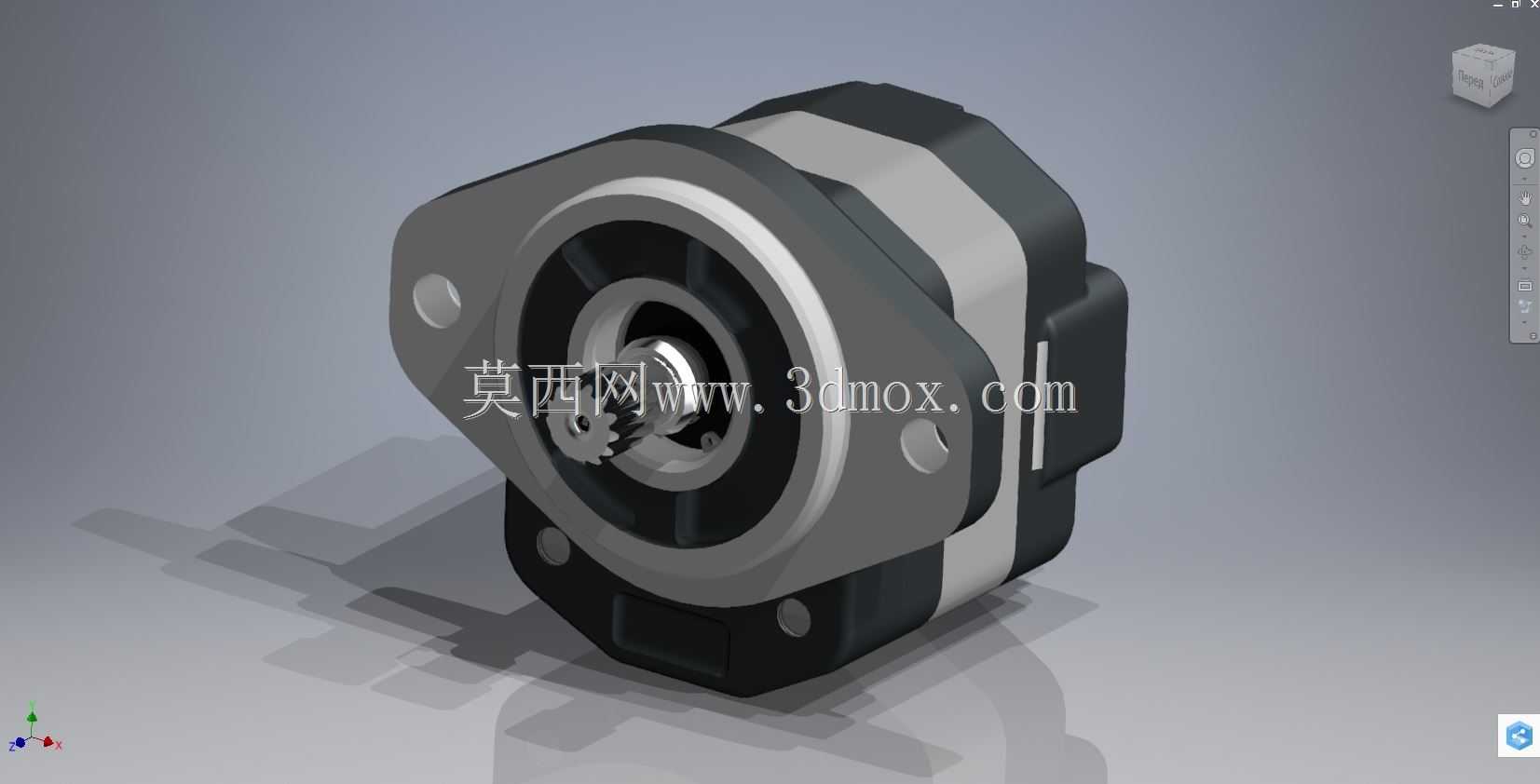

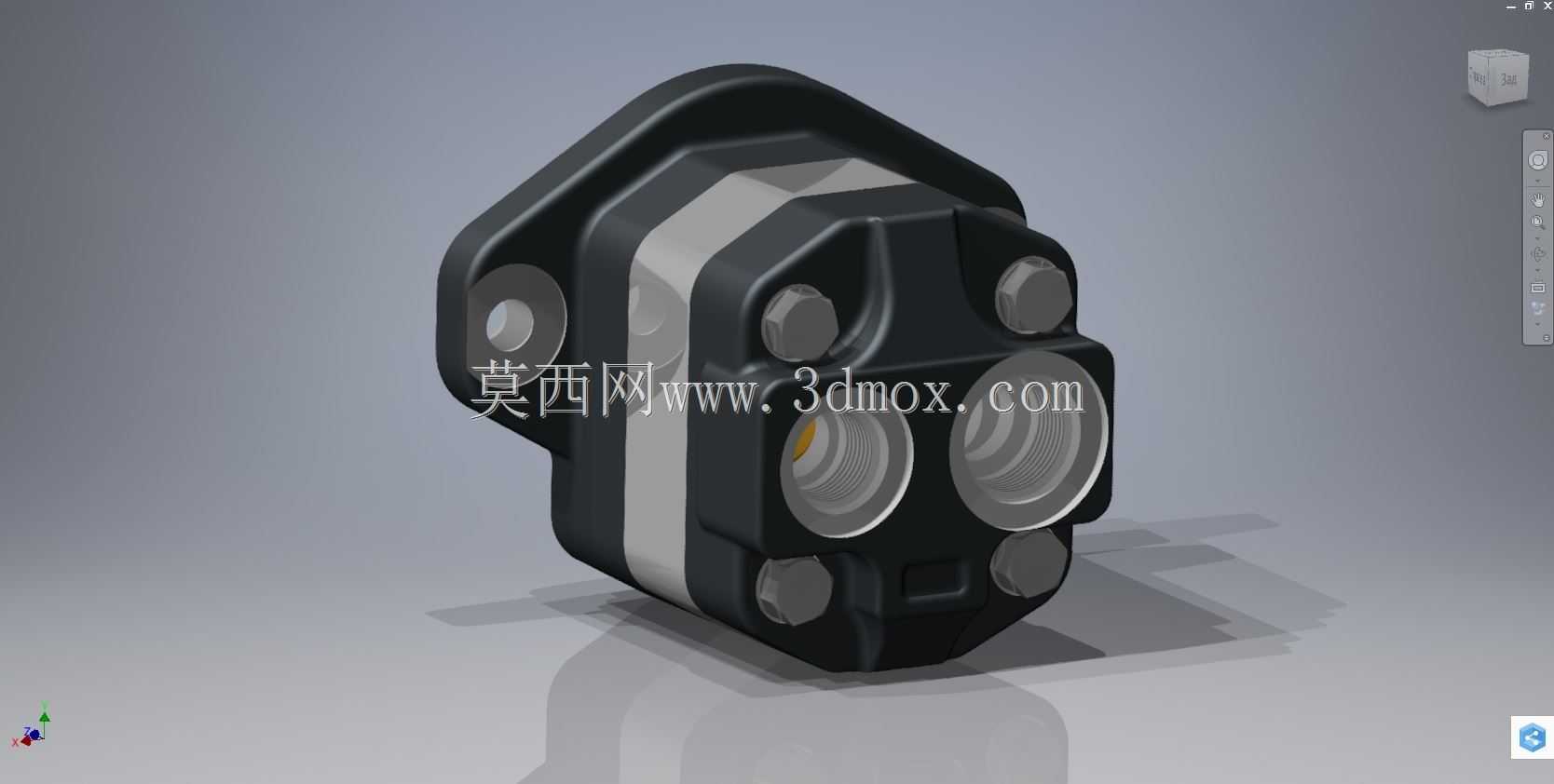

　　设计思路上，这款齿轮泵采用了两片式壳体加前端法兰的集成结构，进油口与出油口采用差异化通径设计，避免安装时的油口接反问题，齿轮采用变位齿轮修形方案，降低啮合过程中的困油压力脉动，减少运行时的振动与噪声。安装边界方面，前端法兰采用菱形两孔安装结构，安装孔位的中心距、止口直径都遵循通用液压齿轮泵的安装尺寸规范，可直接替换同排量的常规无补偿齿轮泵，无需改动设备的安装支架与油路接口；轴伸采用标准平键连接结构，适配常规的联轴器、皮带轮连接方式，壳体的外形轮廓做了圆弧过渡处理，既减少铸造时的应力集中，也能在紧凑安装空间内避免与周边管路、结构件发生干涉。

　　排量分级设计上，通过调整齿轮的宽度来实现不同排量的覆盖，无需更改壳体、端盖、齿轮轴的主体安装尺寸，同系列不同排量的产品安装接口完全通用，能帮助设备厂商减少安装支架、连接管路的备件种类，降低选型与维护的综合成本。齿轮与轴采用整体加工结构，相比分体式键连接结构，能承受更高的扭矩冲击，避免频繁正反转工况下的键连接失效问题，侧板采用双金属烧结材料，摩擦系数低且耐磨性能优异，即使在短期缺油的工况下也不会出现严重的烧蚀拉伤。
