哈罗斯轮毂总成纳本鲍格鲁佩结构设计

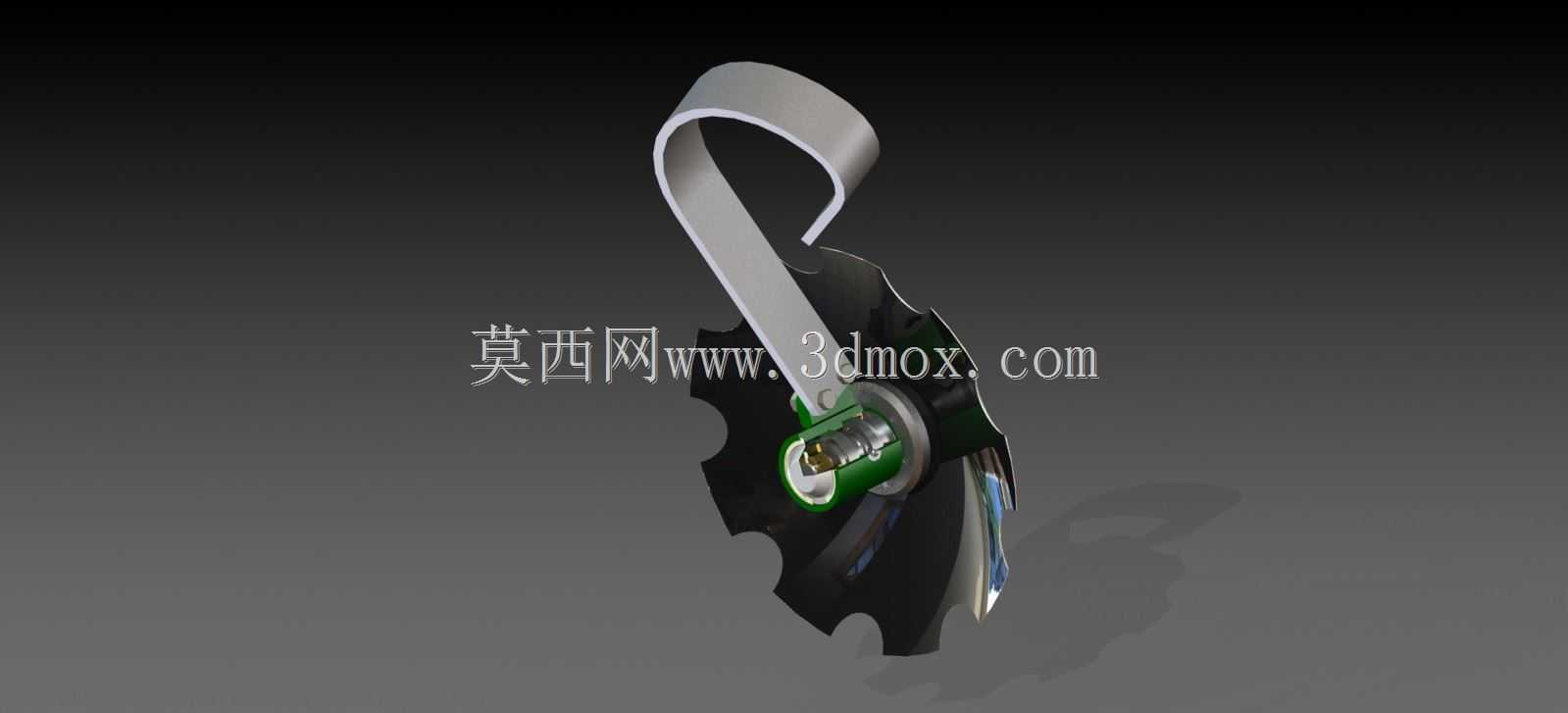

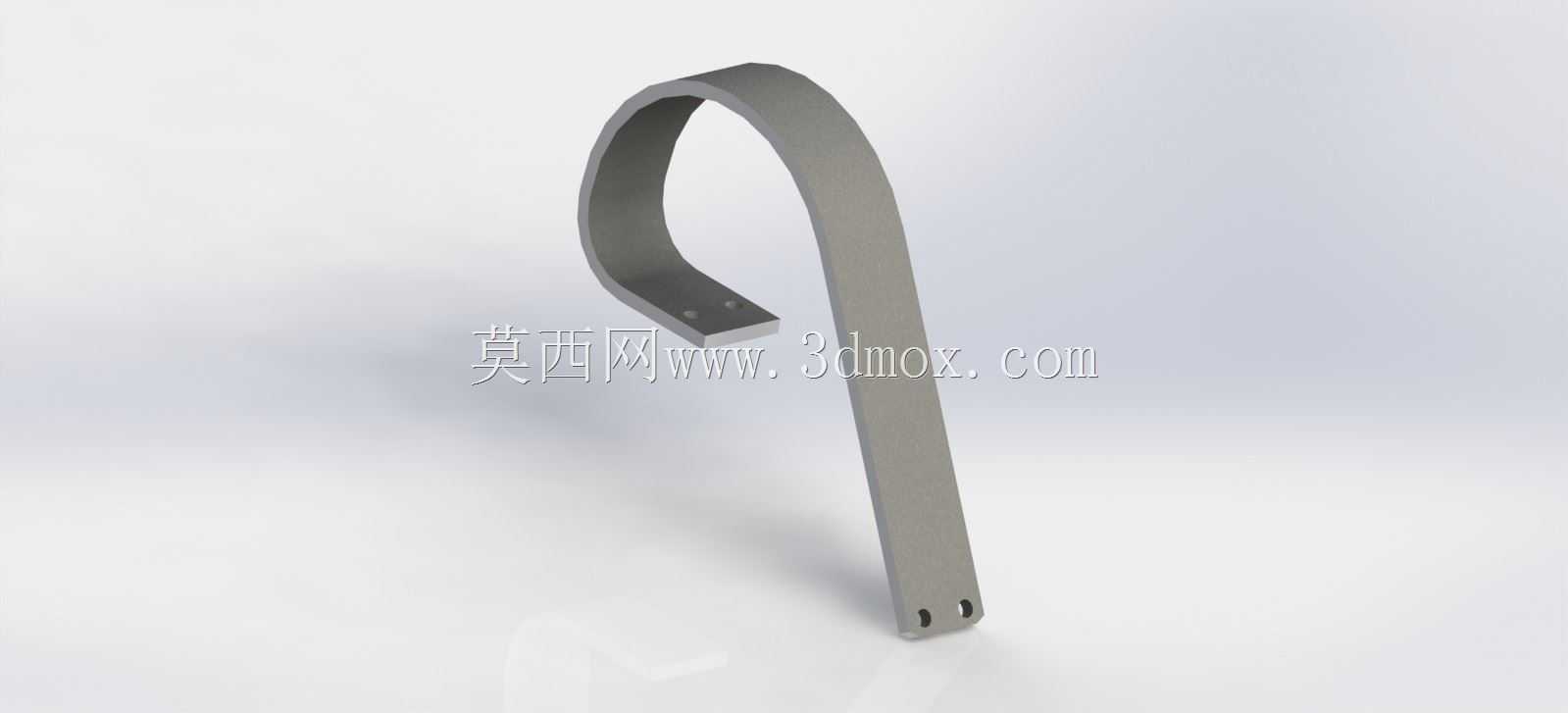

　　该轮毂总成结构主要适配非道路轮式行走设备的轮端承载需求，在小型农用作业机械、园林作业机具、短途非公路转运设备的轮组系统中，这类轮毂总成承担着连接轮辋与行走驱动轴、传递行走扭矩、承载设备整机自重与作业载荷的核心作用，同时需要兼顾轮端转动过程中的径向、轴向载荷缓冲，避免作业过程中路面颠簸带来的载荷冲击直接传递至驱动桥或转向节部件。从结构设计逻辑来看，该总成采用分体式组合结构，上部设置的弧形挂接结构并非传统轮毂的轮辐延伸，而是适配特定机具轮组的快装挂接位，可实现轮组与机具支架的无工具快速拆装，在需要频繁更换轮组适配不同作业场景的园林机具上，这种挂接结构能大幅降低换型作业的辅助时长，相比传统螺栓紧固的轮毂连接方式，

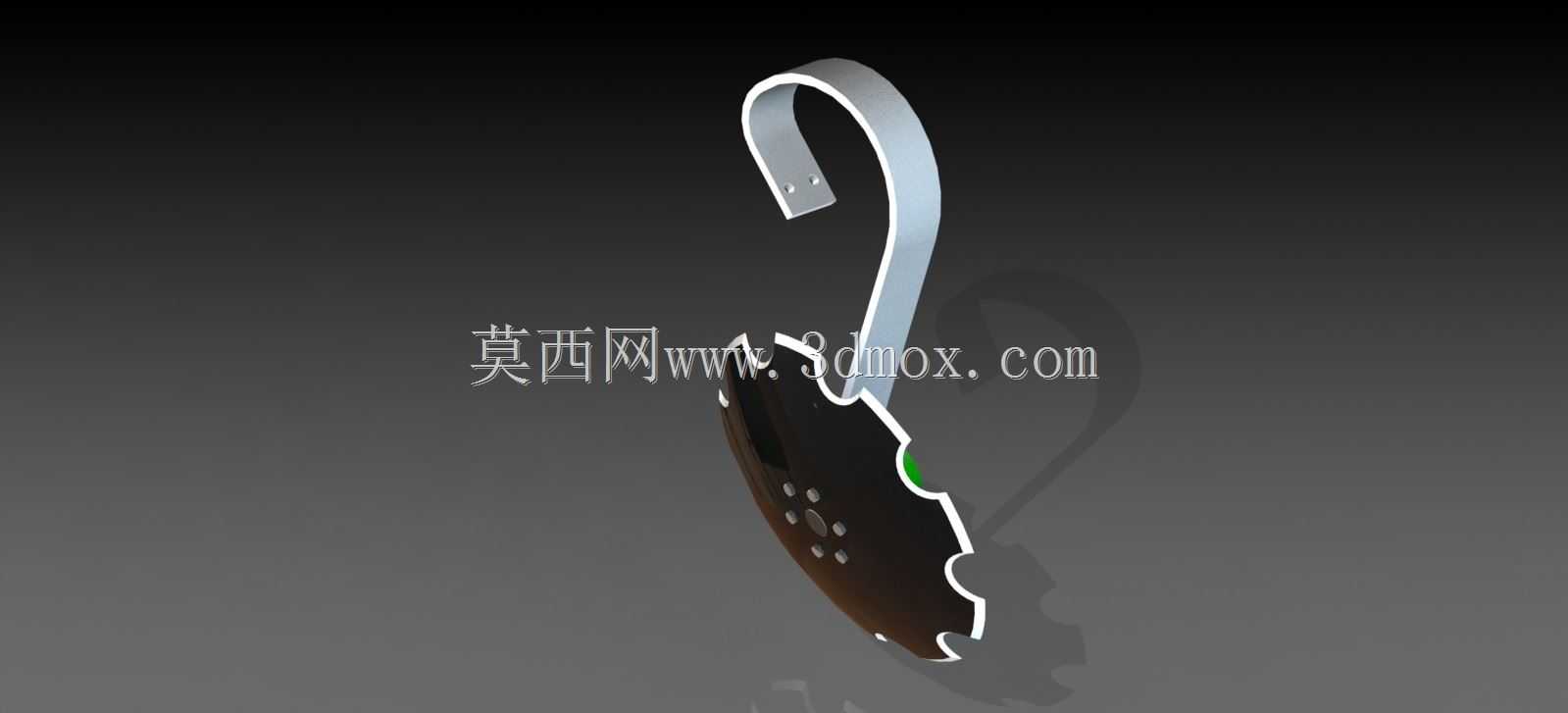

　　挂接位设置了定位止口与防脱卡槽，安装到位后可自动锁止，避免作业过程中轮组意外脱落。下部的轮盘主体采用多螺栓孔位布局，孔位沿轮盘圆周均布，可适配对应节圆直径的标准轮辋安装，轮盘边缘做了齿形避让结构，并非加工缺陷，而是为了适配配套的轮边制动机构，制动蹄片可直接贴合轮盘外缘实现轮端制动，无需额外加装制动鼓结构，能有效压缩轮端的轴向安装尺寸，对于轮边安装空间受限的小型机具来说，这种集成制动配合面的设计能减少轮端的零件数量，降低装配复杂度。从安装边界来看，该轮毂总成的轴向安装厚度控制在紧凑区间，中心轴孔适配对应直径的驱动半轴，轴孔内可设置键槽传递扭矩，也可根据需求改为花键连接形式，上部挂接结构的弧形曲率与配套机具的挂接轴完全匹配，

　　安装时仅需将挂接位对准支架轴推入即可完成定位，配合防脱销即可完成全部安装流程。在实际作业场景中，这类轮毂总成需要承受作业过程中的交变载荷，因此轮盘主体采用等强度设计，在螺栓孔位周边做了局部加厚处理，非承载区域做了减重挖除，在保证结构强度满足额定载荷要求的前提下，尽可能降低轮组的转动惯量，减少行走驱动过程中的动力损耗。轮盘表面的安装孔位公差按照通用机械零部件的配合要求设计，既能保证轮辋安装后的同轴度，避免轮组转动过程中出现偏摆跳动，也能在售后维护时快速更换同规格轮辋，无需额外做适配加工。整体结构没有冗余的设计元素，每一处结构特征都对应实际的装配或功能需求，挂接结构的折弯角度经过反复校核，保证轮组安装后与地面的接触角度符合机具的行走重心要求，不会出现轮缘偏磨的问题，轮盘边缘的齿形结构尺寸与制动蹄片的张开行程匹配，制动过程中蹄片与齿形面的接触面积满足制动力矩要求，不会出现制动打滑的情况。
