平面型坞定位器与目标对接工装结构

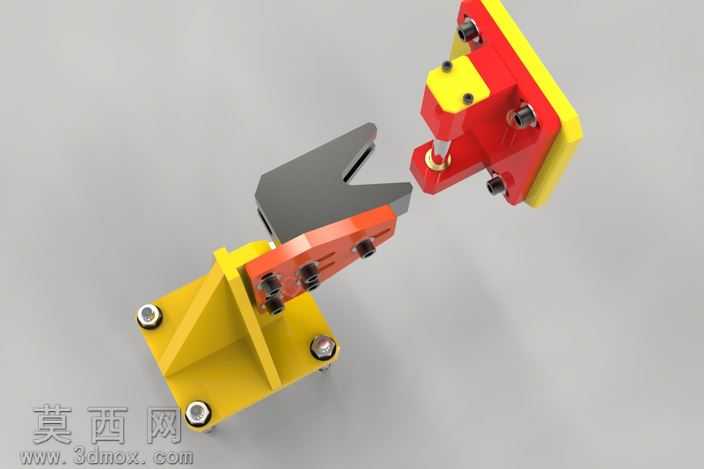

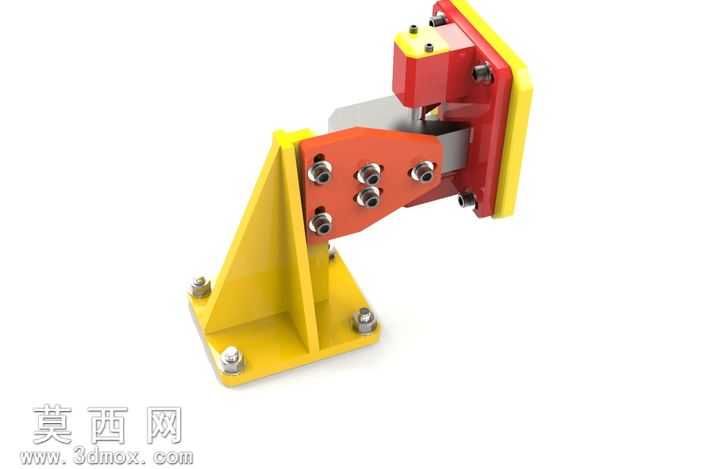

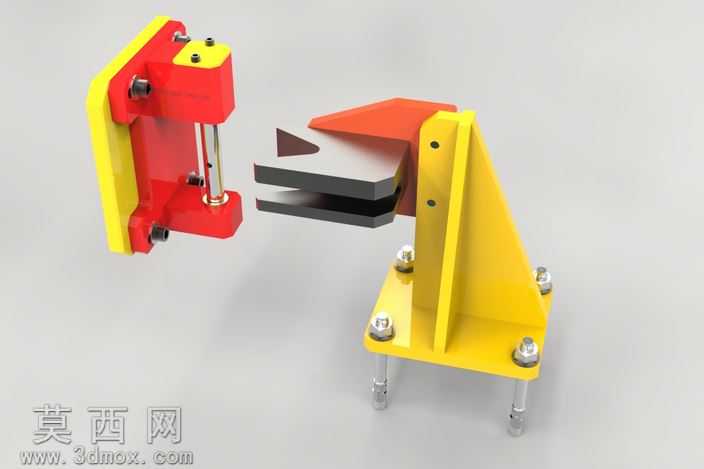

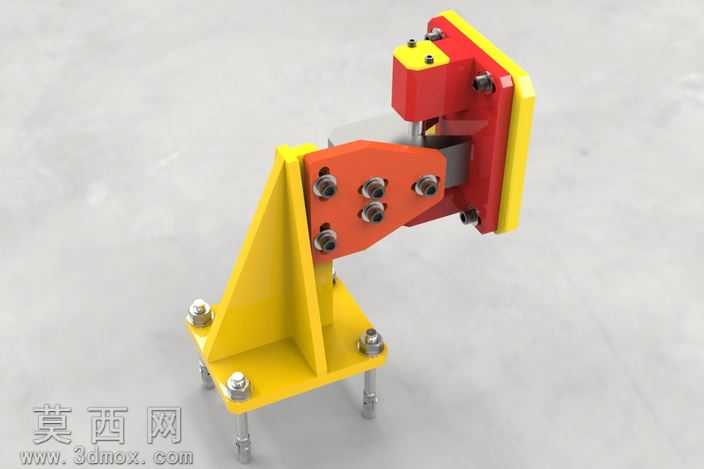

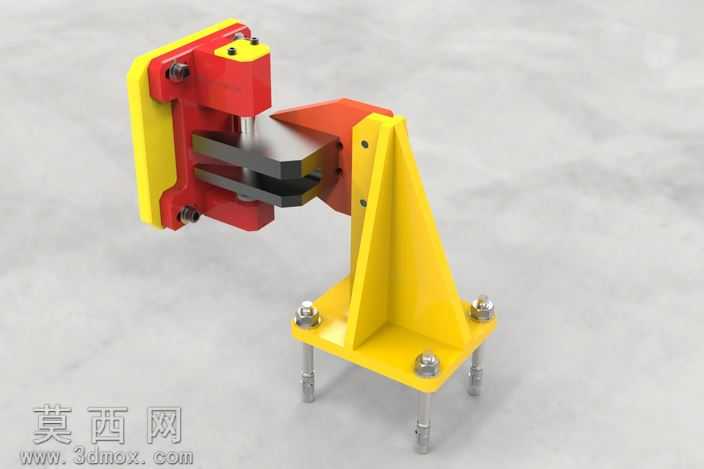

本作品为面向x-y平面精密坞定位对接场景设计的三维结构模型，整体采用模块化分层设计思路，通过三维建模软件完成全参数化零件构建与整机装配，经渲染处理清晰呈现各部件的装配关系与功能特征。模型整体分为固定基座、对接定位块、目标对接端三个核心功能模块：底部固定基座采用三角加强筋结构设计，搭配四个沉头安装孔位，可通过螺栓稳固安装在平面基准面上，建模过程中对筋板的厚度、安装孔的沉头深度、基座底面的平面度做了参数化约束，保证基座安装后的基准精度；中部的活动对接臂采用铰接式结构，搭配橙色涂装的臂身与黑色铰接紧固件，建模时还原了铰接处的转动间隙与紧固件的装配细节，可模拟对接过程中的角度微调动作，适配对接时的微小位置偏差；上部的定位端分为V型槽定位块与锥销式对接头两部分，灰色V型定位块用于粗定位导向，红色安装座搭配黄色缓冲垫层的锥销对接头用于精确定位锁紧，建模时对V型槽的开口角度、锥销的锥度、缓冲垫的压缩余量都做了精准的尺寸设定，保证对接时的导向顺滑与锁紧后的位置精度。材质渲染方面，对不同功能部件做了差异化材质区分：金属结构件采用磨砂金属材质还原机加工零件的质感，紧固件采用镀锌亮面金属材质，缓冲垫层采用哑光橡胶材质，不同材质的光影反射参数经过调试，让整体渲染效果层次分明，清晰区分各功能部件。设计思路上，该结构聚焦x-y平面内的重型目标精密对接需求，垂直方向不做约束，通过V型粗定位+锥销精定位的组合方式，降低对接时的对位难度，同时铰接式臂身可吸收对接过程中的横向冲击力，基座的加强筋结构保证整体刚性，可适配工业场景中重型部件的平面坞内定位对接作业，模型中还预留了标准螺栓的安装位，可直接适配Fischer FAZ二12-10型锚定螺栓，方便实际生产中的选型装配。
