PROJUMP弹跳高跷机械结构设计

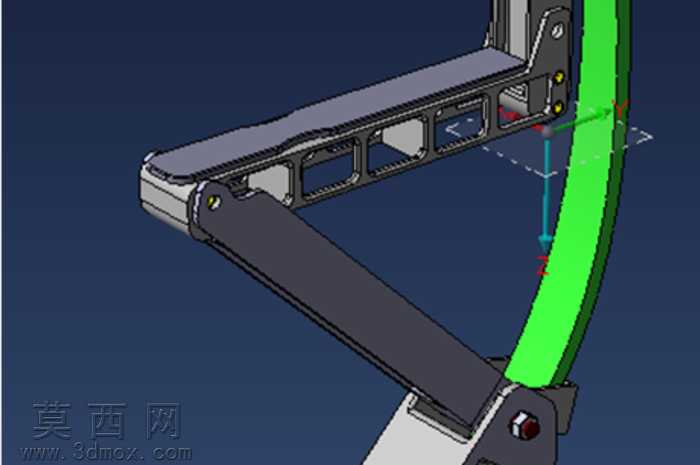

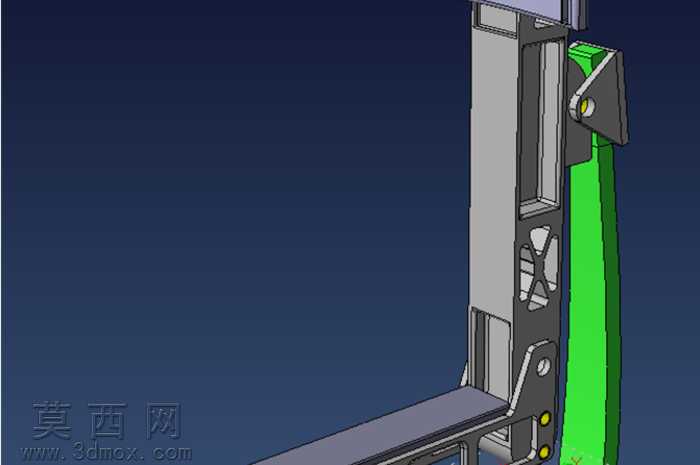

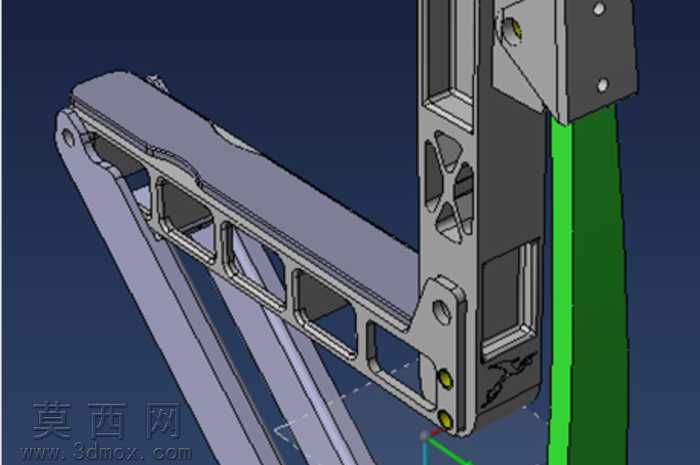

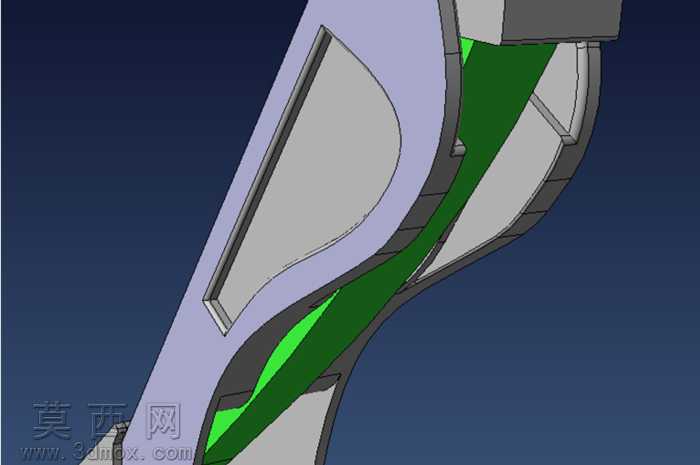

本作品为PROJUMP弹跳高跷的三维结构设计模型，建模过程中采用参数化特征建模思路，先完成主体承载框架的草绘轮廓搭建，通过拉伸、切除命令生成带镂空减重槽的主支撑臂结构，镂空区域采用类桁架的多边形开孔设计，在保证结构刚性的前提下最大限度降低整体自重，适配跳跃运动的轻量化需求。模型对各连接铰接点做了精细化还原，铰接位置的销轴、衬套结构均单独建模，清晰呈现转动副的装配关系，可直观展示高跷在受力状态下的转动行程与运动轨迹。主体支撑件采用金属质感材质渲染，表面做哑光金属处理，还原铝合金型材的磨砂质感，侧边的弹性储能部件采用亮面绿色高分子材质渲染，与金属框架形成鲜明视觉区分，便于快速识别核心储能结构。设计过程中充分考虑人体工学与力学传递逻辑，主支撑臂的弯折角度经过反复调整，贴合人体穿戴后的腿部姿态，铰接点的位置排布经过运动仿真验证，确保跳跃过程中力的传递路径顺畅，弹性部件的压缩与回弹行程匹配人体跳跃的发力节奏，不会出现运动干涉问题。模型还还原了高跷与穿戴部位连接的固定支架结构，支架上的安装孔位、加强筋结构均完整呈现，加强筋采用三角形布局设计，提升连接部位的抗冲击强度，避免跳跃落地时连接部位出现应力集中导致结构损坏。整体模型装配关系清晰，各部件的配合公差在建模时做了预留，可直接用于后续的工程图导出、实物打样验证，也可作为运动器械结构设计的参考案例，帮助设计者理解弹跳类助力器械的力学设计逻辑与结构排布思路。
