钩联式万向节传动结构动画演示模型

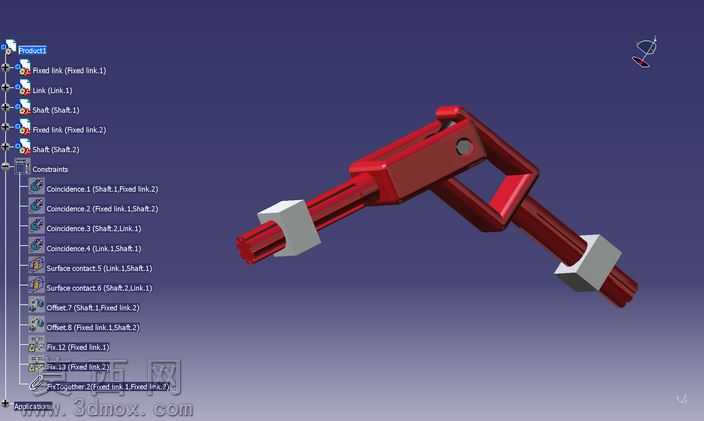

本作品为钩联结构万向节的三维运动仿真模型，依托Catia V5平台完成全参数化建模与DMU运动机构搭建，完整还原了该类万向联轴器的实际传动运行逻辑。建模阶段首先完成各核心零件的结构绘制：两根传动轴采用轴类特征建模，精准还原轴段的配合尺寸与安装基准面；中间的钩联架采用实体拉伸、切除与倒角组合特征完成，严格控制钩爪的配合间隙与铰接孔的同轴度公差；两端的定位滑块采用方块类基础特征建模，预留与轴段、钩联架的配合接触面，所有零件的建模均遵循机械加工的工艺合理性，未出现违背实际生产逻辑的悬空特征与非正交不合理结构。材质与渲染层面，模型对不同零件赋予了差异化的视觉材质：传动轴与钩联主体采用哑光金属红材质模拟合金结构钢的表面质感，定位滑块采用浅灰色哑光材质模拟调质处理的滑块零件，背景采用渐变深蓝底色突出主体结构，配合软件自带的环境光遮蔽效果，让各零件的装配层级清晰可辨，铰接位置的结构细节能够直观呈现。运动仿真搭建阶段，严格按照实际万向节的运动约束关系添加配合：两根传动轴分别添加旋转副作为动力输入与输出端，钩联架与两根轴之间添加对应的铰接约束，滑块与轴、钩联架之间添加符合实际滑动逻辑的高副约束，同时添加接触约束避免运动过程中出现零件穿模的问题，最终完成的动画可流畅演示两轴存在夹角情况下的扭矩传递过程，直观展现钩联万向节补偿轴间角偏差的工作特性，可作为机械原理教学、传动结构选型参考的直观演示素材，帮助设计者快速理解该类联轴器的运动特性与结构组成，为后续的非标传动结构设计提供可视化的参考依据。
