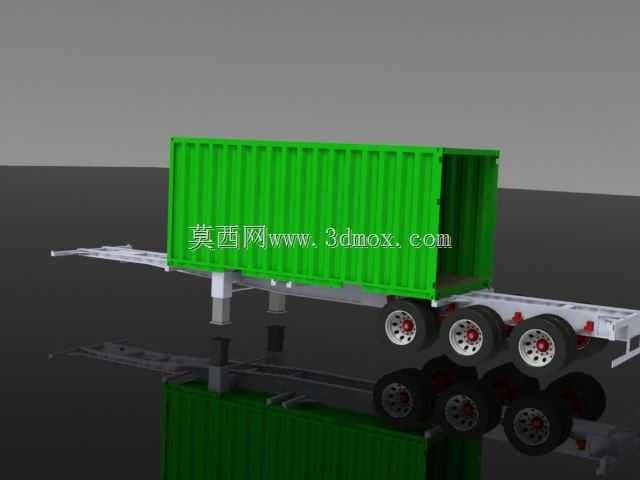

三轴集装箱半挂运输车架结构设计

　　在干线公路货运场景中，三轴集装箱半挂车承担着港口、物流园区与货主仓之间的标准货柜转运任务，是多式联运体系里衔接公路段运输的核心载具。本次设计的半挂车架采用低合金高强度钢作为主纵梁材质，纵梁截面做变高度处理，鹅颈位置对应牵引车鞍座连接区域做局部加厚补强，避免频繁牵引冲击带来的焊缝疲劳开裂。车架后部设置三轴空气悬架安装位，每轴对应两个轮毂安装座，轮距匹配标准公路货运车道宽度，车桥上方预留制动气室、ABS传感器线束的固定走线槽，避免后期改装时管线与悬挂运动件发生干涉。车架前端设置可伸缩支腿结构，支腿的支撑盘尺寸经过接地比压校核，可在硬化货场、普通铺装路面稳定支撑满载状态下的车架与货柜总重，支腿的摇把操作位置设置在车架侧方，

　　方便驾驶员在摘挂时单人操作。货柜锁止位置严格匹配标准海运集装箱的角件尺寸，四个角锁的安装座做机加工定位处理，保证锁头与角件锁孔的同轴度，避免货柜吊装就位时出现卡滞，车架侧方预留边灯、示廓灯、防护栏的安装孔位，符合道路车辆外廓尺寸与安全防护的强制要求。设计过程中优先考虑装配工艺性，所有横梁与纵梁的连接位置采用塞焊加角焊的组合焊缝形式，减少后期应力集中点，车架上平面的平面度公差控制在每米2mm以内，避免货柜就位后出现局部受力不均导致的角件变形。车架的离地间隙匹配国内绝大多数干线公路、收费站与物流园区的限高要求，在搭载标准20英尺集装箱时，整车总高度不超过道路限高阈值，同时车架尾部的后悬长度经过转弯半径校核，

　　在常规城市道路路口转弯时不会出现后轮刮蹭路沿的情况。悬挂系统的安装支座采用整体铸钢件，与纵梁焊接后做去应力退火处理，避免长期重载颠簸下支座出现断裂，制动管路采用快插接头布局，方便后期维保更换，车架侧方的工具箱安装位预留标准螺栓孔，可直接适配通用型挂车工具箱，满足驾驶员存放捆扎工具、防滑链等随车物品的需求。
