商用车悬架用变截面钢板弹簧结构设计

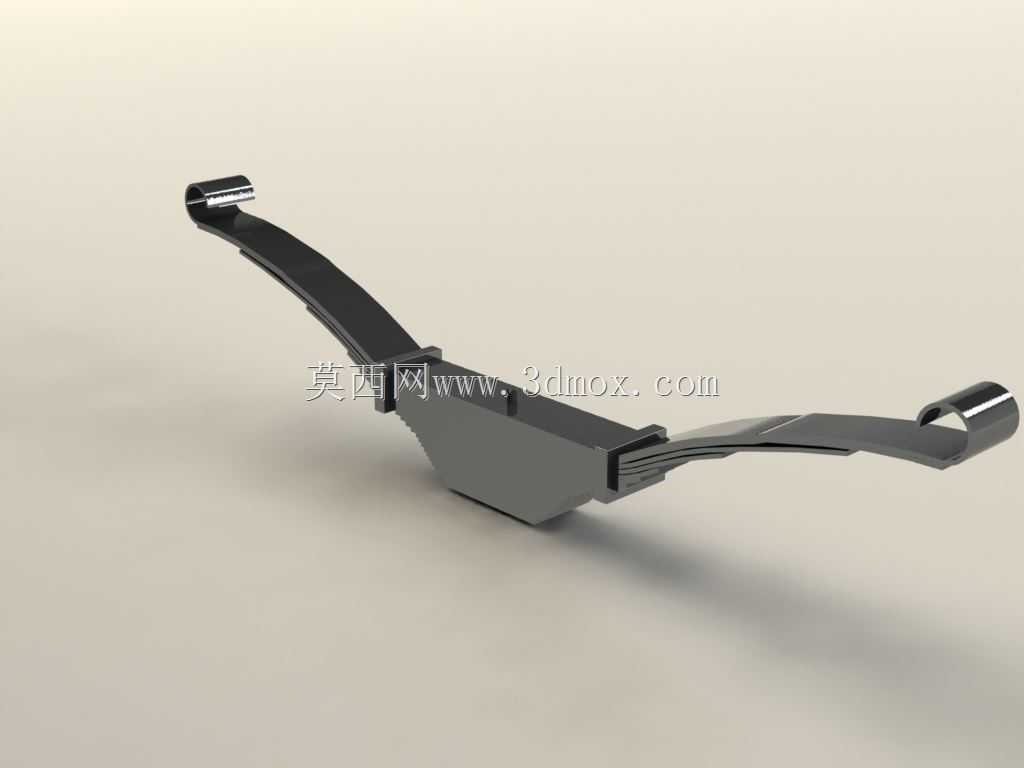

　　在商用车底盘悬架系统的设计选型中，钢板弹簧作为核心的弹性承重部件，直接决定了车辆行驶过程中的滤振表现与重载工况下的结构可靠性。这款变截面钢板弹簧采用少片变截面设计思路，区别于传统多片等截面钢板弹簧的叠片结构，通过对单片钢板的轧制截面进行差异化设计，在保证承载能力的前提下有效降低了总成自重，同时减少了片间摩擦带来的振动传导，提升了行驶平顺性。从结构布局来看，该弹簧中部设置了集成式安装座，用于匹配车桥的固定安装位，安装座上预留的定位槽与螺栓孔可实现与车桥的精准对位，避免行驶过程中出现横向窜动；两端的卷耳结构分别对应车架上的吊耳与固定铰点，前端卷耳通过销轴与车架刚性铰接，后端卷耳配合可摆动的吊耳结构，能够适应弹簧受力变形时的长度变化，

　　避免结构出现卡滞。设计过程中需要重点校核不同载荷下的弧高变化曲线，空载状态下弹簧的初始弧高需要匹配车架的设计高度，保证车辆的通过性与姿态水平；满载工况下的最大变形量需要控制在悬架动行程的合理区间内，避免极限冲击时出现弹簧压并、缓冲块提前接触的问题。同时，弹簧片的端部做了渐薄切边处理，能够有效降低片间的接触应力集中，减少长期交变载荷下的疲劳断裂风险，表面的喷丸强化处理进一步提升了表层的压应力水平，延长部件的使用寿命。在安装边界方面，中部安装座的宽度与车桥安装面的尺寸完全匹配，两端卷耳的同轴度公差控制在0.2mm以内，保证销轴安装时无别劲现象；弹簧总成的最大伸展长度与压缩极限长度需要和车架吊耳的摆动行程相适配，

　　避免极限工况下出现结构干涉。这类钢板弹簧广泛应用于轻卡、微卡以及部分商用客车的非独立后悬架中，除了承担车身与货物的垂直载荷之外，还能够传递纵向力与侧向力，同时通过自身的弹性变形吸收路面颠簸带来的冲击，减少振动向车架与驾驶室的传导，在重载运输场景下，这种结构的可靠性与维护便捷性远高于螺旋弹簧等其他弹性元件，后期更换时仅需针对损坏的单片进行替换，无需整体更换总成，能够有效降低车辆的运维成本。
