翼式手动红酒开瓶器结构造型

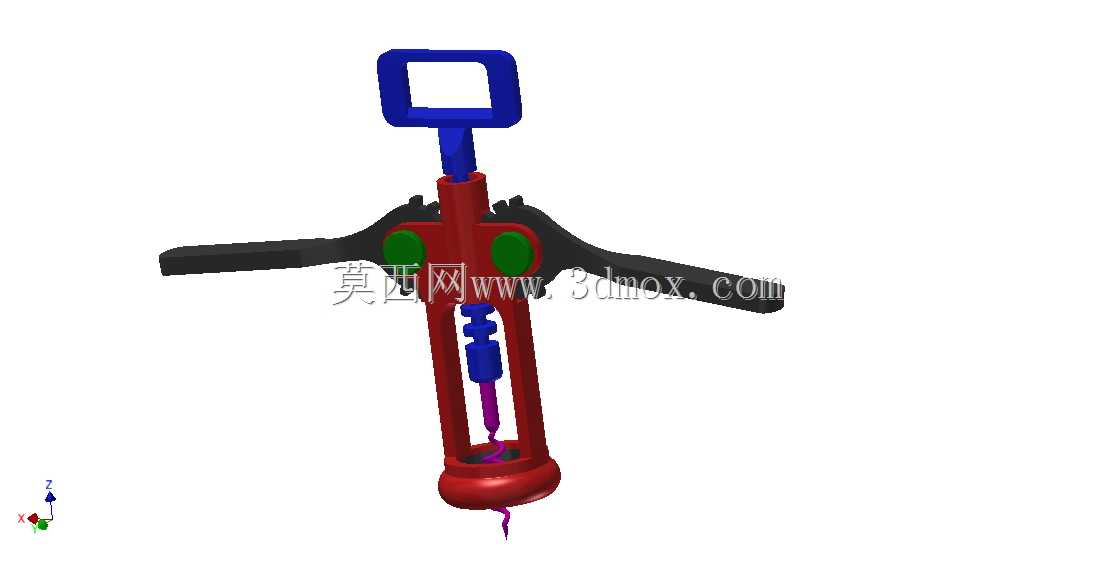

　　该作品呈现的是一款翼式手动红酒开瓶器，整体由顶部旋拧手柄、中央螺杆传动段、螺旋钻针、两侧翼形压杆、主体导向筒和底部瓶口承托环组成。模型以装配关系为核心，把日常开瓶动作中旋转、导向、杠杆下压和瓶口定位等功能集中在一个紧凑结构内，适合用于厨房小工具结构拆解、五金用品造型设计、手动器具运动原理演示以及产品外观方案评审。

　　从实际使用场景看，这类器具主要出现在餐厅、酒吧、家庭餐台、酒店客房和礼品包装配套中。红酒瓶塞通常压入瓶口较深，单凭手力拔出既不稳定也容易损伤软木塞。翼式开瓶器通过底部圆环套住瓶口，先让螺旋针沿瓶塞中心旋入，再利用两侧翼杆在螺杆上升过程中的杠杆作用，把旋入瓶塞的钻针连同软木塞一起向上提起。相比简单T型开瓶器，双翼结构能够把操作人员的手部压力转化为较平稳的轴向拔出力，减少偏摆、断塞和瓶口受力不均的问题。

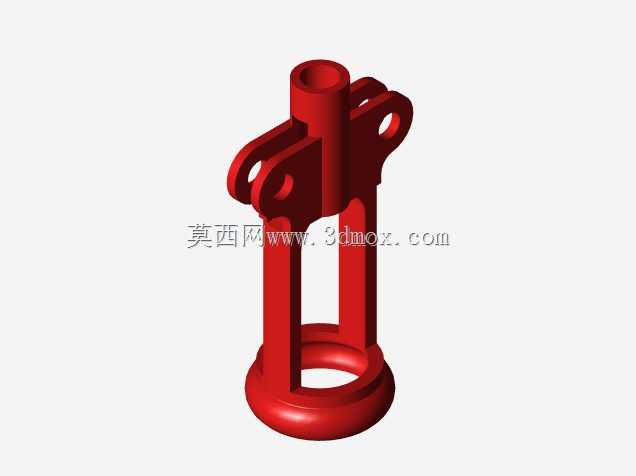

　　结构设计上，顶部方形环柄承担旋转输入功能，中空框形轮廓便于手指穿握，也能在施力时形成足够力臂。中央红色主体为主要承载件，内部需要容纳螺杆的轴向运动，并限制螺旋钻针的旋转与进给路径。两侧黑色翼杆通过铰接点与主体相连，工作时随螺杆螺母部位的抬升逐渐张开；当瓶塞旋入到位后，双手同时向下压动两翼，铰接机构便带动中央螺杆上升。底部圆形承托环用于贴合红酒瓶口端面，它不仅是定位基准，也是反力支撑面，因此在真实产品中该部位常采用圆角过渡并增加接触面积，以避免压伤瓶口或在施力时滑移。

　　螺旋钻针是功能关键件。其末端呈尖细螺旋状，旋入软木塞时应保持居中，针体螺距和直径需要兼顾抓塞力与钻入阻力。若钻针过细，提拉时容易撕裂软木塞；若直径过大，则会增加旋入扭矩并可能把瓶塞推向瓶内。模型中钻针沿主体轴线布置，与顶部手柄、底部承托环保持同轴，这一布置直接决定开瓶过程是否顺畅。中央蓝色分段结构体现了螺杆与导向件的层次关系，工程建模时应重点检查螺纹段、光杆段、铰接配合段和钻针夹持段之间的同轴度，以及两翼转动时是否与主体外壳发生干涉。

　　外形尺寸方面，该类工具通常以手持操作和桌面收纳为边界。整体高度需满足螺旋针完全进入红酒瓶塞并保留提拉行程，两翼展开后的宽度则要适配成人双手下压，收纳时两翼回落可减小横向占用。底部承托环内径应围绕标准红酒瓶口外径设计，环面下方需留出避让瓶口唇边的空间；主体外径不宜过粗，否则会影响视线对准瓶塞中心，也会增加不必要的重量。顶部手柄在旋转时应保证手指握持空间，框形内孔不能过小，边缘应做圆润处理，以免长时间施力造成局部压手。

　　从建模思路看，装配体可以按照固定主体、旋转输入、螺旋进给、杠杆提升和瓶口支撑五个模块划分。主体筒件适合采用回转体加加强筋的方式建立，翼杆则需要兼顾外形曲面和铰接孔位；螺旋钻针不宜只用简单锥体替代，应通过螺旋曲线或扫掠方式表达真实齿形，以便后续检查钻入轨迹。两翼与中央传动件之间的配合要保留转动间隙，底部承托环与主体之间可设置加强肋，以承受杠杆下压时产生的弯矩。色彩分区虽然用于展示，但在工程文件中仍应保持各零件独立，便于后续修改材料、表面处理和装配间隙。

　　在产品落地时，还需要考虑材料与受力的匹配。翼杆和手柄常采用金属冲压件或增强塑料，主体可使用锌合金、不锈钢或硬质塑料，钻针则需采用强度较高的金属线材并做表面处理。接触瓶口的环面应避免尖锐棱边，频繁受力的铰接孔要考虑耐磨衬套或铆钉连接。整体结构虽小，却包含螺旋传动、杠杆增力、同轴导向和瓶口定位等典型机械原理，对五金工具设计人员理解手动器具的功能集成具有较强参考价值。
