长管材运输半挂货运拖车结构设计

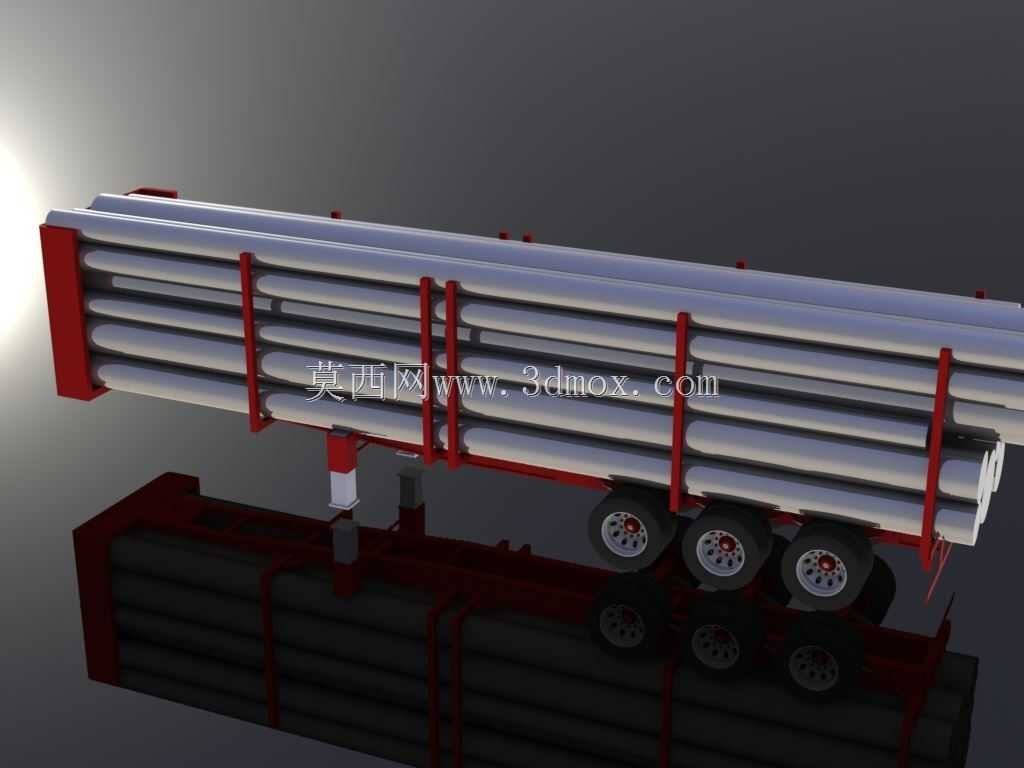

　　这款长管材运输半挂拖车，主要面向大宗长尺寸金属管材、型材的干线公路运输与厂区周转场景，适配冶金企业成品出库、建材市场批量配送、管道工程现场物料转运等作业需求，解决常规栏板货车无法适配6米以上定尺长材运输的痛点。从结构设计逻辑来看，整车采用低承载面布局，三轴后桥排布在货台尾部区域，通过合理的轴荷分配，在保证额定承载能力的同时，缩小转弯半径，适配厂区内部狭窄道路与城乡非铺装路面的通行需求。货台两侧设置多组可快拆的立式挡料桩，挡料桩沿货台长度方向等距排布，相邻桩体间距匹配常规管材堆码的受力支撑点，避免长管材在运输过程中因跨距过大产生塑性弯曲变形，挡料桩顶部预留有捆扎带挂接位，可配合柔性捆扎带对整垛管材进行多点位固定，防止车辆急加减速、

　　转弯时管材出现窜动、滚落风险。货台前端设置有与牵引车对接的牵引销连接结构，连接区域做了加强筋补强处理，可承受起步、制动时的纵向冲击载荷，牵引座安装高度匹配主流货运牵引车的鞍座高度参数，无需对牵引车做额外改装即可完成挂接。整车外形长度适配12米定尺管材的装载需求，货台宽度符合公路货运车辆外廓尺寸限值要求，装载后整车高度满足道路通行限高规定，挡料桩的高度设计兼顾堆码层数与行驶稳定性，堆码后整车重心高度控制在安全阈值内，避免高速行驶时出现侧倾风险。车桥采用重载型设计，搭配常规货运挂车通用的轮毂与制动系统，零部件通用性强，便于后期运维更换，悬挂系统采用钢板弹簧结构，可缓冲复杂路面的颠簸冲击，保护所载管材的表面质量，

　　避免管材因颠簸产生磕碰划伤。在建模过程中，对挡料桩与货台的连接结构做了细节还原，可直观看到插销式固定的装配关系，后桥的轮胎、制动气室等附属结构也做了等比例复刻，能够直观呈现整车的装配关系与结构组成，可作为同类运输装备结构设计、改装方案验证的参考模型，也可用于物流场景的运力配置模拟演示。
