汽车用通风打孔盘式制动结构设计

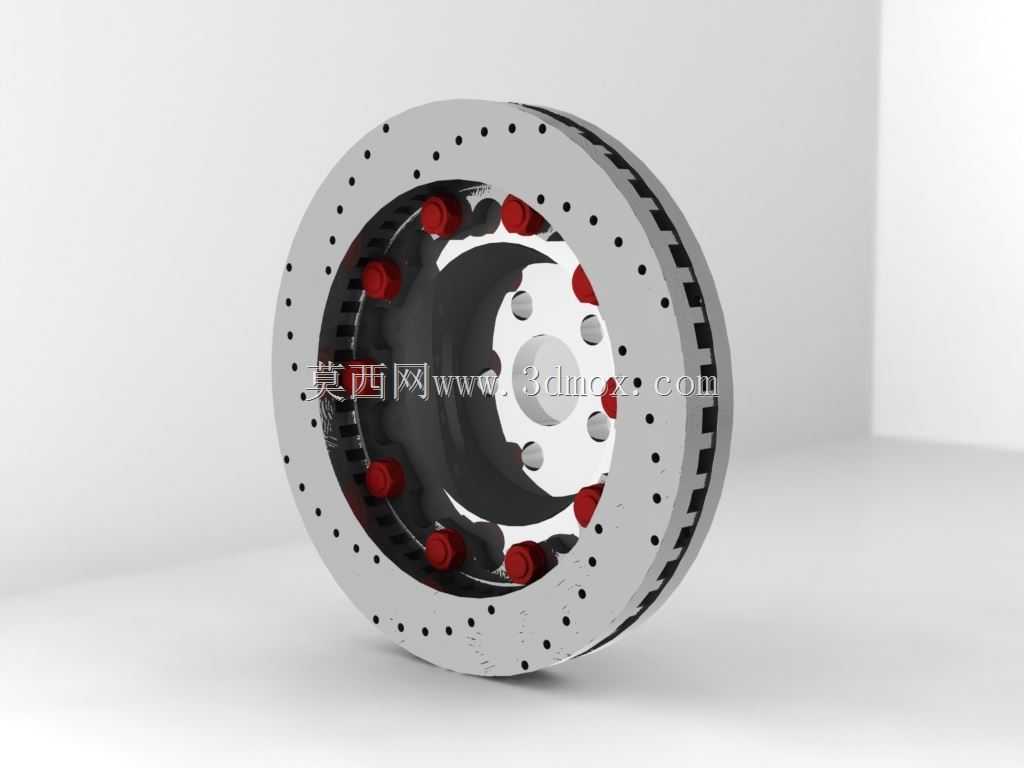

　　日常做整车底盘制动系统匹配时，盘式制动器是乘用车辆、轻型商用车辆前轮制动的首选结构，相比传统鼓式制动，其散热效率更高、热衰退抗性更强，在连续制动、高速制动工况下能保持更稳定的摩擦系数输出，避免制动力陡降带来的安全隐患。这套打孔通风盘结构，在设计阶段优先考虑了制动过程的热管理需求，制动盘本体采用双层通风腔结构，两层摩擦面之间布置径向导流筋，车辆行驶时气流可顺着导流筋从盘心向盘缘快速流通，带走摩擦产生的热量，盘面均匀分布的轴向通孔，一方面能增加散热接触面积，另一方面可在雨天行驶时快速破除摩擦面水膜，减少水衰退现象，同时也能在制动过程中排出摩擦产生的磨屑，避免磨屑在摩擦面堆积造成制动抖动。从安装边界来看，

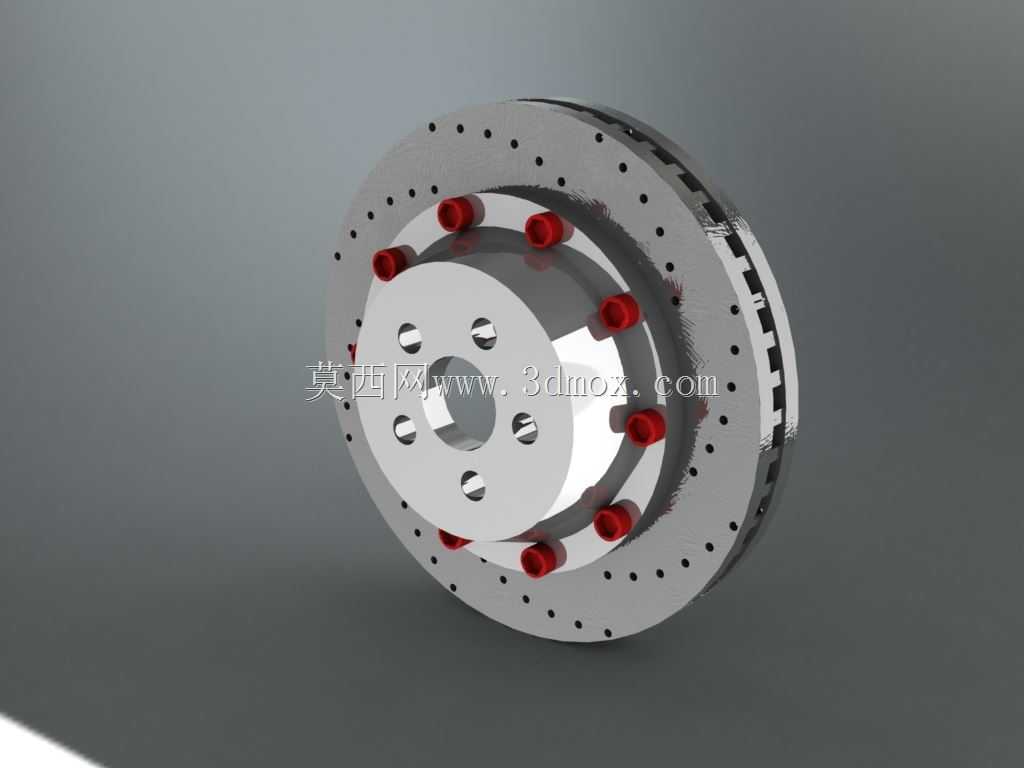

　　制动盘中心的定位止口与轮毂轴头采用过渡配合，保证盘体旋转时的同轴度，止口周边均匀分布的螺栓过孔，用于将制动盘紧固在轮毂法兰上，孔位的位置度公差控制在0.05mm以内，避免高速旋转时出现动不平衡量引发方向盘抖动。盘体与轮毂连接的端面上，红色标识的紧固件为高强度合金螺栓，预紧扭矩按照整车轴荷参数匹配，确保大制动力矩下连接无松动。设计过程中，摩擦面的平面度、端面跳动量是核心控制参数，端面跳动量需控制在0.03mm以下，否则会引发制动踏板抖动、刹车片偏磨等问题。通风筋的排布角度经过流场仿真优化，在常用车速区间能获得最优的散热效率，同时兼顾盘体的结构强度，避免在紧急制动的大载荷下出现盘体开裂。这类打孔通风盘多用于对制动性能要求较高的乘用车型、

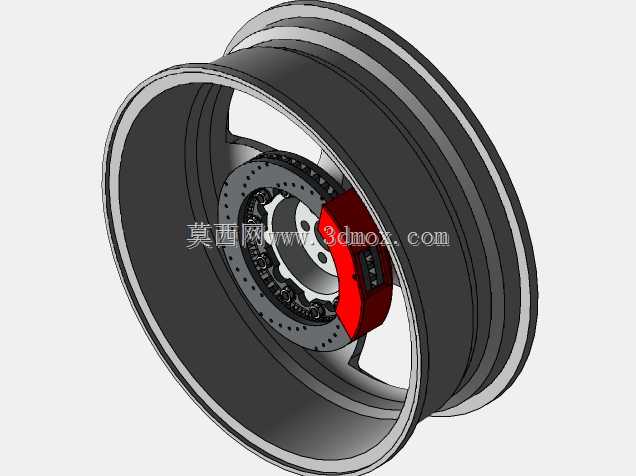

　　运动型车辆，也可适配部分轻型载货车辆的前轮制动系统，在进行三维建模时，需要严格匹配整车的轮辋内径、卡钳安装位置、转向节的接口尺寸，保证制动盘旋转时与周边零部件无运动干涉，预留足够的热膨胀间隙，避免制动盘受热膨胀后与周边部件发生刮擦。建模时还需考虑刹车片的磨损行程，制动盘的有效摩擦半径需与卡钳的推力参数匹配，保证制动力矩满足整车制动距离的法规要求，同时摩擦面的厚度要满足刹车片全生命周期的磨损余量，避免过早更换制动盘。
