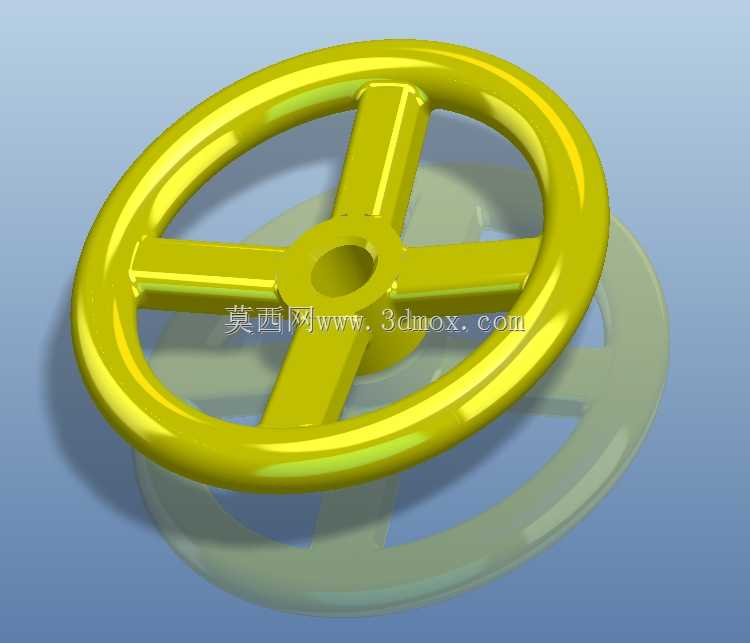

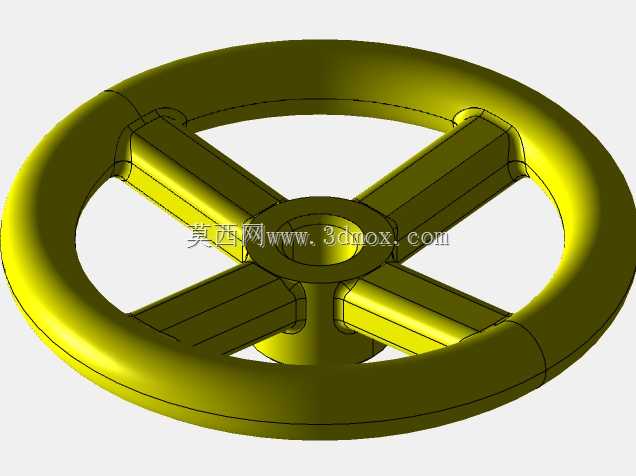

十字辐条式工业操作手轮结构设计

　　这类十字辐条手轮是工业设备手动操作环节的核心执行部件，常见于机床进给调节、阀门开度控制、工装夹具锁紧、输送线张紧调整等需要人工精准施力的工位，区别于小型旋钮或握柄式手轮，这类大直径轮盘结构能通过更长的力臂降低操作力矩，操作人员无需施加过大握力即可完成大扭矩调节动作，适配需要频繁微调、带一定负载阻力的操作场景。从结构设计逻辑来看，轮缘采用圆弧过渡的环形截面，表面做光滑圆角处理，避免操作时剐蹭操作人员手部，握持区域的截面宽度贴合成年人手掌自然握持的弧度，长时间操作不易产生硌手的疲劳感；四根等距分布的十字辐条采用等强度梁结构设计，从中心轮毂处向轮缘方向做渐变厚度过渡，既保证辐条承受扭转力矩时的结构刚性，又能减少不必要的材料冗余，

　　降低整体自重，避免手轮自重过大导致设备调节位置出现自行偏移的问题。中心轮毂位置设计有标准通孔安装位，孔位公差按照通用传动轴的配合精度设定，可直接适配常见直径的调节轴端，轮毂端面预留有紧定螺钉安装位，安装时可通过紧定螺钉将手轮与轴端做周向固定，防止操作过程中手轮与轴出现相对打滑，安装边界上，轮盘的整体回转直径覆盖常规操作位的施力需求，安装后轮毂端面与设备操作面板的预留间隙满足手指伸入握持的空间要求，轮缘后方的预留避让空间可避免手轮回转时与设备外壳、周边管线产生运动干涉。实际使用过程中，这类手轮的辐条对称结构能保证回转时的动平衡，即使快速转动手轮也不会出现偏摆晃动的情况，轮缘的环形结构允许操作人员在任意角度握持施力，

　　无需刻意对准握柄位置，在设备操作空间受限、操作人员无法正对调节轴的场景下，依然可以顺畅完成调节动作。针对不同设备的操作力度需求，这类手轮的壁厚设计经过受力校核，在承受额定操作扭矩时辐条与轮缘的变形量控制在弹性形变范围内，不会出现永久变形或断裂问题，表面的光滑处理也不易积存油污、切削碎屑，在机床加工车间、化工管路操作区这类工况环境下，日常清洁维护十分便捷，无需复杂的保养工序即可长期保持稳定的操作手感。
