精密传动蜗杆机械结构三维设计

　　蜗杆作为蜗轮蜗杆传动副的核心组成零件，常被应用在交错轴传动场景中，两轴空间交错角多取90度，在减速传动、分度机构、进给传动系统中承担核心动力传递作用，常见于机床进给箱、自动化输送设备的减速单元、起重设备的自锁传动段、阀门驱动机构等场景，这类传动结构具备单级传动比大、运行平稳噪音低、反向自锁性强的特点，能在小空间内实现大扭矩减速输出，适配很多对安装空间有严格限制的传动需求。

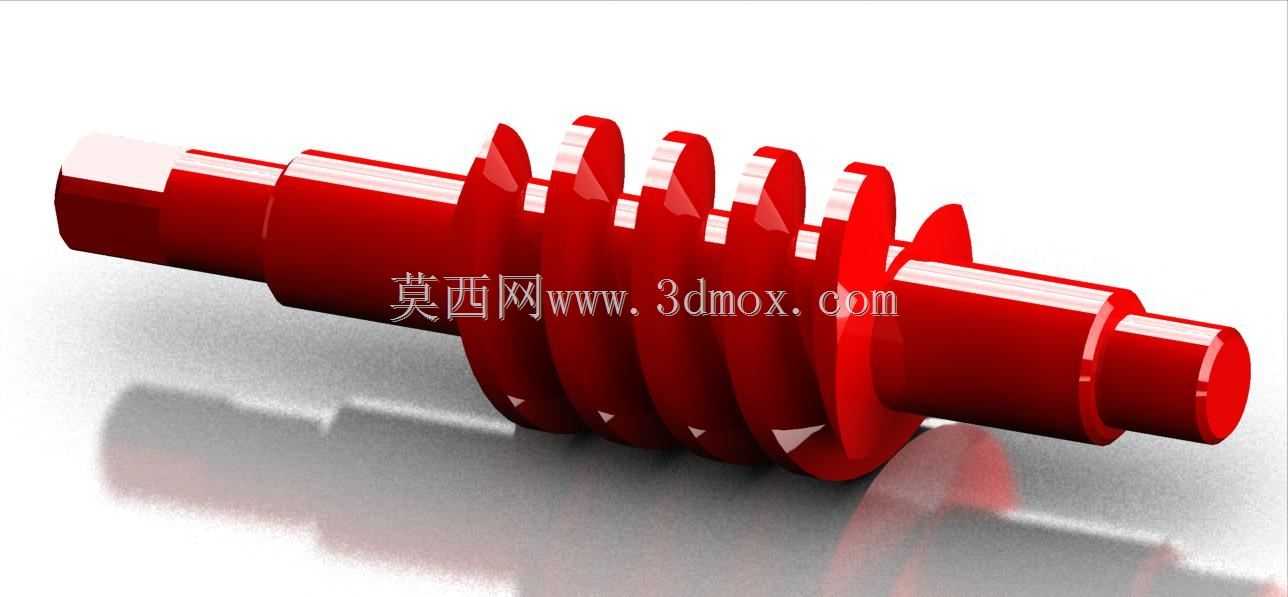

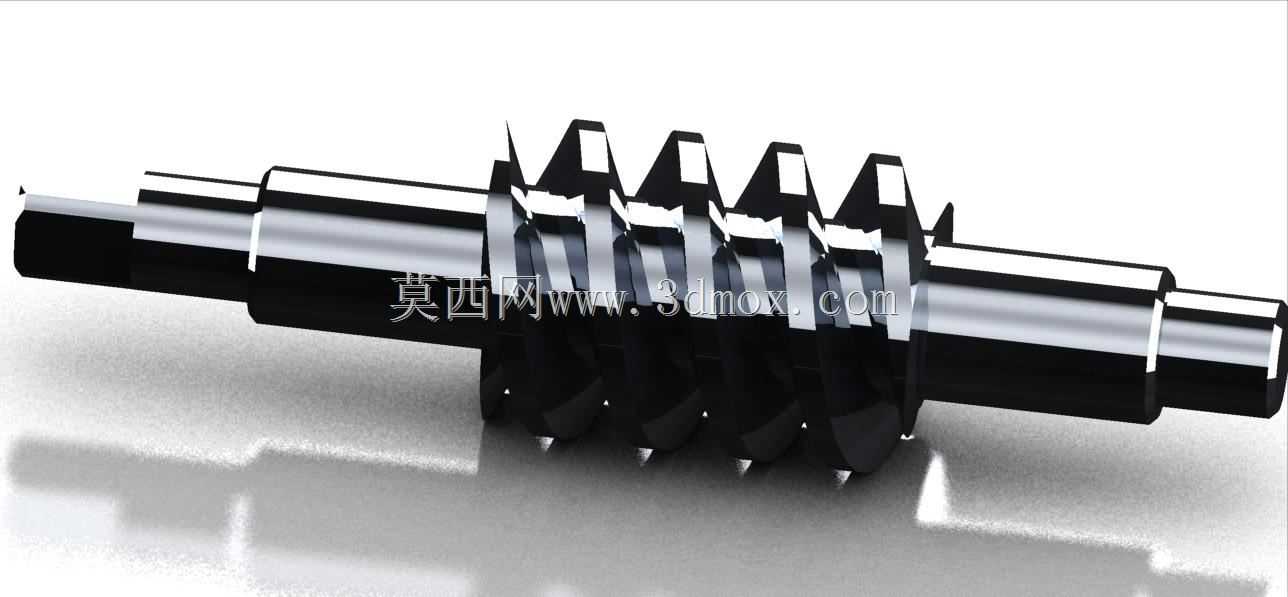

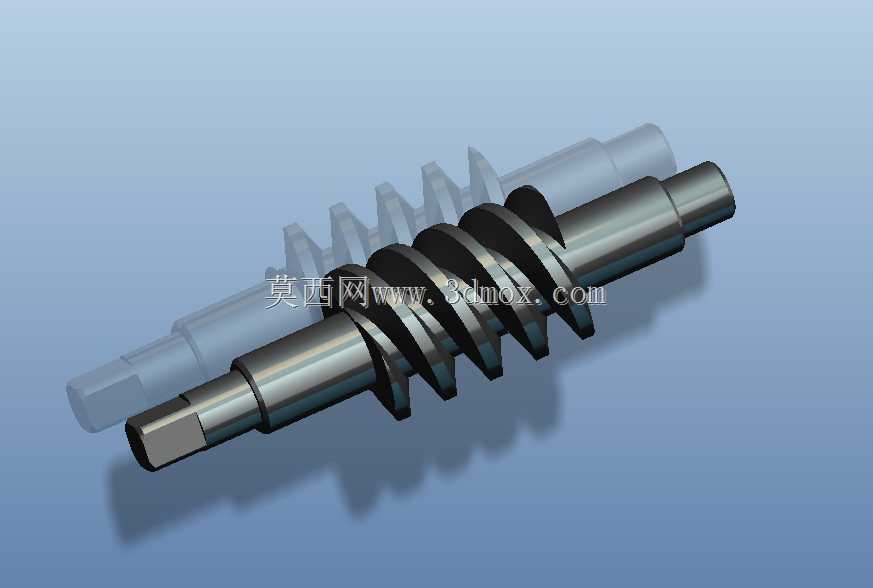

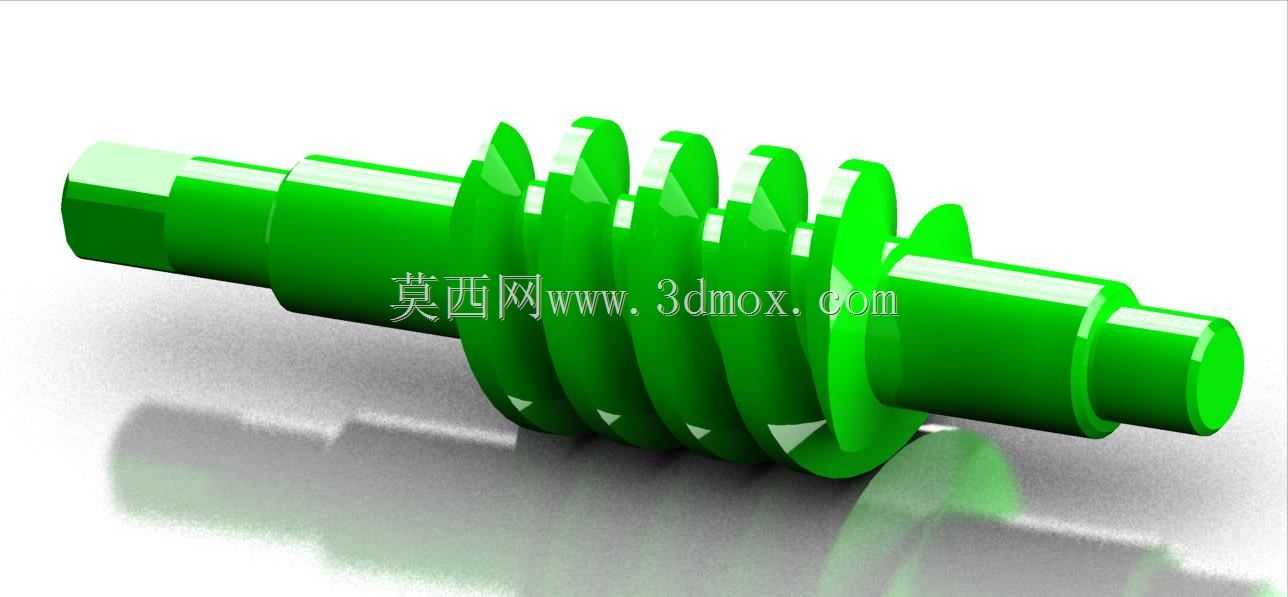

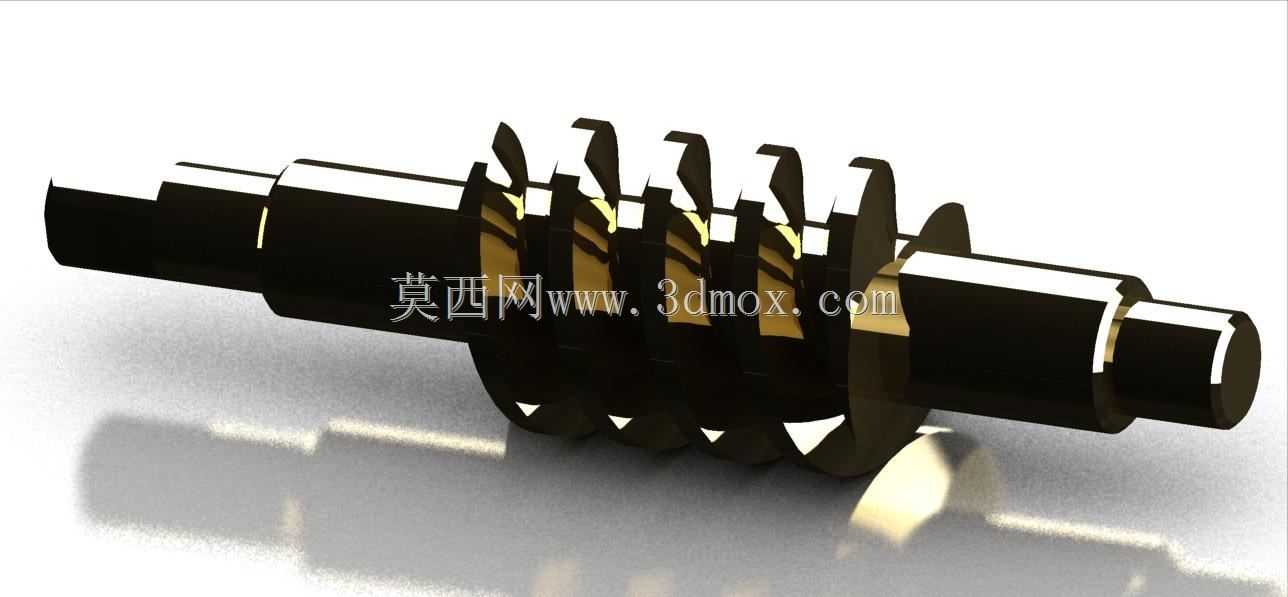

　　从结构设计来看，这款蜗杆采用整体式轴齿一体结构，两端预留阶梯式安装轴颈，轴端设计有方形装夹段，方便装配时施加扭矩完成锁紧固定，避免轴件与安装座之间出现周向窜动。齿部采用阿基米德蜗杆齿形设计，齿面经过参数化建模完成螺旋升角、齿厚、齿距的精准匹配，可与对应模数的蜗轮完成无侧隙啮合校验，建模过程中对齿根过渡圆角做了优化处理，减少应力集中风险，提升交变载荷下的零件疲劳寿命。

　　安装边界方面，两端轴颈的直径公差按照h6级精度设计，适配深沟球轴承或者滑动轴承的安装配合，轴肩位置预留有轴承定位端面，端面跳动公差控制在0.02mm以内，保证装配后蜗杆的回转精度。齿部的有效啮合长度覆盖蜗轮的全齿宽啮合行程，避免出现啮合边缘接触导致的偏磨问题。轴件的整体长径比经过刚性校核，在额定扭矩载荷下的最大挠度不超过0.03mm，防止大负载下出现挠曲变形导致的啮合卡滞、齿面异常磨损问题。

　　在实际选型匹配时，这类蜗杆需要和对应参数的蜗轮配对使用，设计过程中需要同步校验传动效率、滑动速度、齿面接触强度，针对不同的负载工况调整齿面硬度参数，重载场景下可采用表面淬火处理提升齿面耐磨性能，轻载分度场景下可适当降低齿面硬度提升跑合性能。建模过程中完整还原了轴件的所有工艺结构，包括退刀槽、倒角、轴端中心孔等细节，可直接用于工程图导出、装配干涉校验、运动仿真分析，也可作为传动方案选型阶段的参考模型，帮助设计人员快速完成传动单元的布局规划，减少重复建模的工作量，提升整体设计效率。
