吸泥泵前置带检查口的连接管道结构

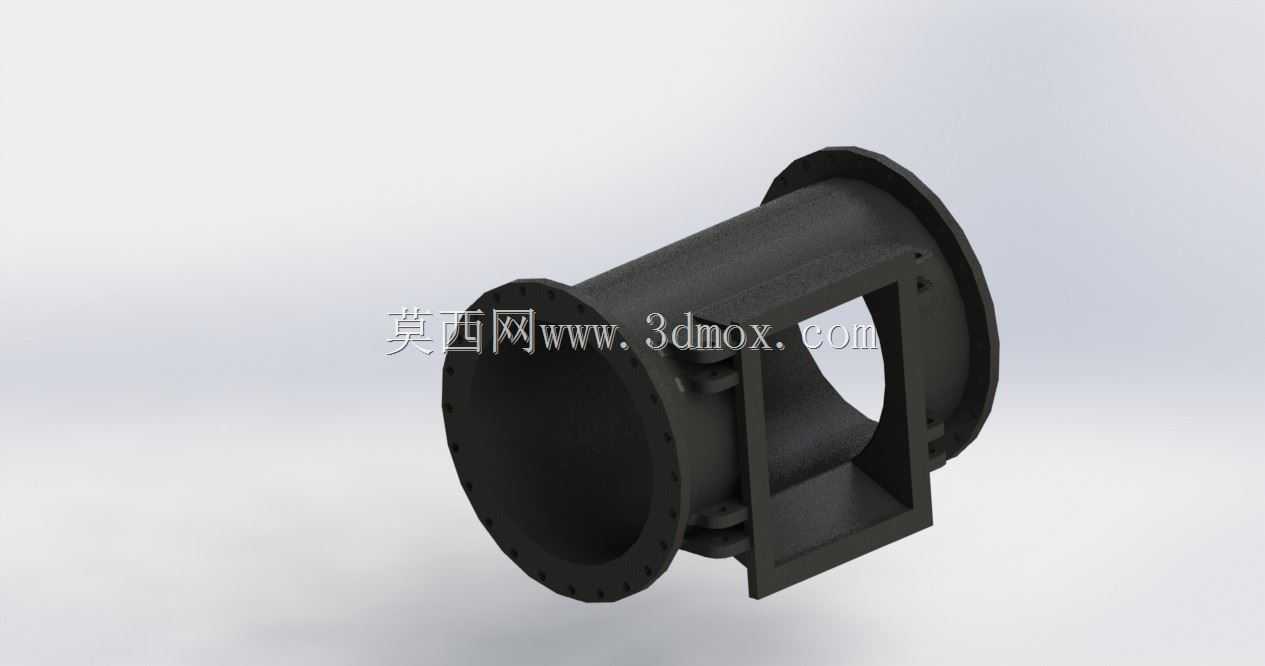

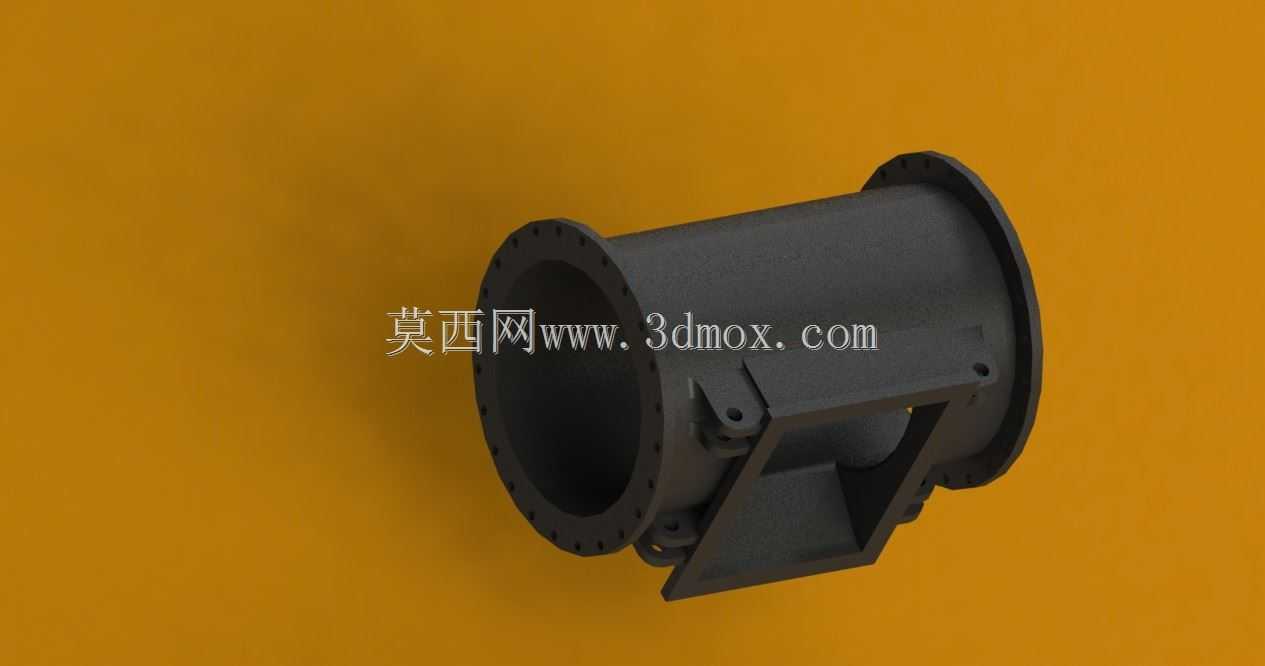

　　这款带检查口的管道结构，主要适配8000m³/h处理量级的吸泥泵入口段安装，在市政清淤、河道疏浚、污水处理厂污泥输送这类工况中，承担泵前流体导流与日常检修通道的双重作用。从结构设计来看，管道主体采用圆筒形流道设计，两端配置带螺栓孔的连接法兰，可直接与上游管路、泵体入口端通过螺栓紧固实现密封对接，法兰的螺栓孔排布严格匹配对应通径管路的安装标准，现场安装时无需额外加工适配法兰，能直接完成对接装配。管道侧壁开设的方形检查口是核心功能结构，日常运行时检查口通过配套盖板实现密封，不会出现流体泄漏问题，当泵体出现入口堵塞、需要排查管路内杂物卡滞情况时，无需拆解整段管路与泵体的连接法兰，仅需拆开检查口盖板即可进入管路内部完成杂物清理、

　　流道检查作业，能大幅缩短设备停机检修的时间，降低运维过程中的拆装工作量。设计阶段充分考虑了大流量污泥输送的工况特性，流道内壁做了顺滑过渡处理，检查口与主管道的衔接位置没有突兀的直角凸起，能减少污泥输送过程中的流阻损失，避免纤维类、大颗粒杂物在衔接位置挂壁堆积造成堵塞。安装边界方面，管道整体轴向长度适配常规泵前管路的安装预留空间，检查口的方形结构向外延伸的尺寸经过核算，不会与周边的管路支架、泵体附属部件产生安装干涉，现场布置时只需保证检查口盖板侧预留足够的拆装操作空间即可，不需要额外调整原有管路的整体排布走向。这类结构在大流量杂质泵、污泥泵的入口管路设计中应用十分广泛，相比普通无检查口的直连管道，能有效解决高含杂流体输送过程中管路入口段易堵、检修拆装工作量大的痛点，结构强度上也做了针对性加强，检查口周边设置了加强筋结构，能承受污泥输送过程中管路内的压力波动，长期运行不会出现结构变形、密封失效的问题。
