8000m³/h吸泥机泵壳前盖大尺寸结构件

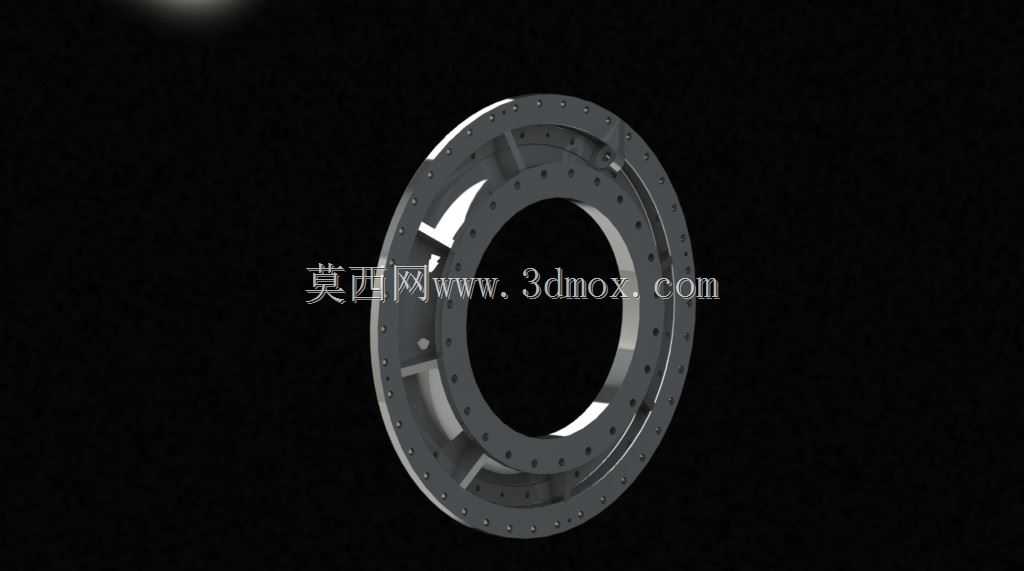

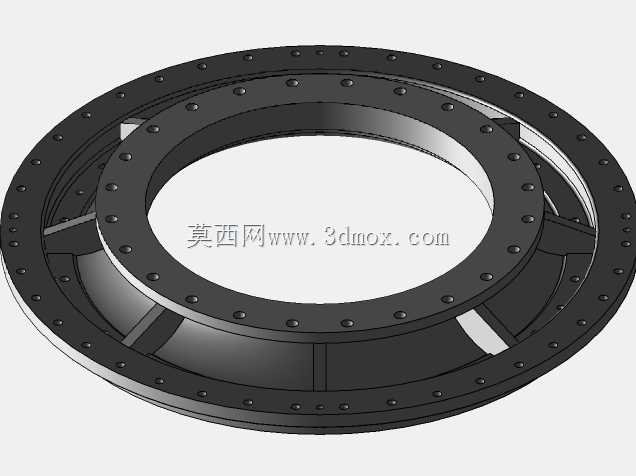

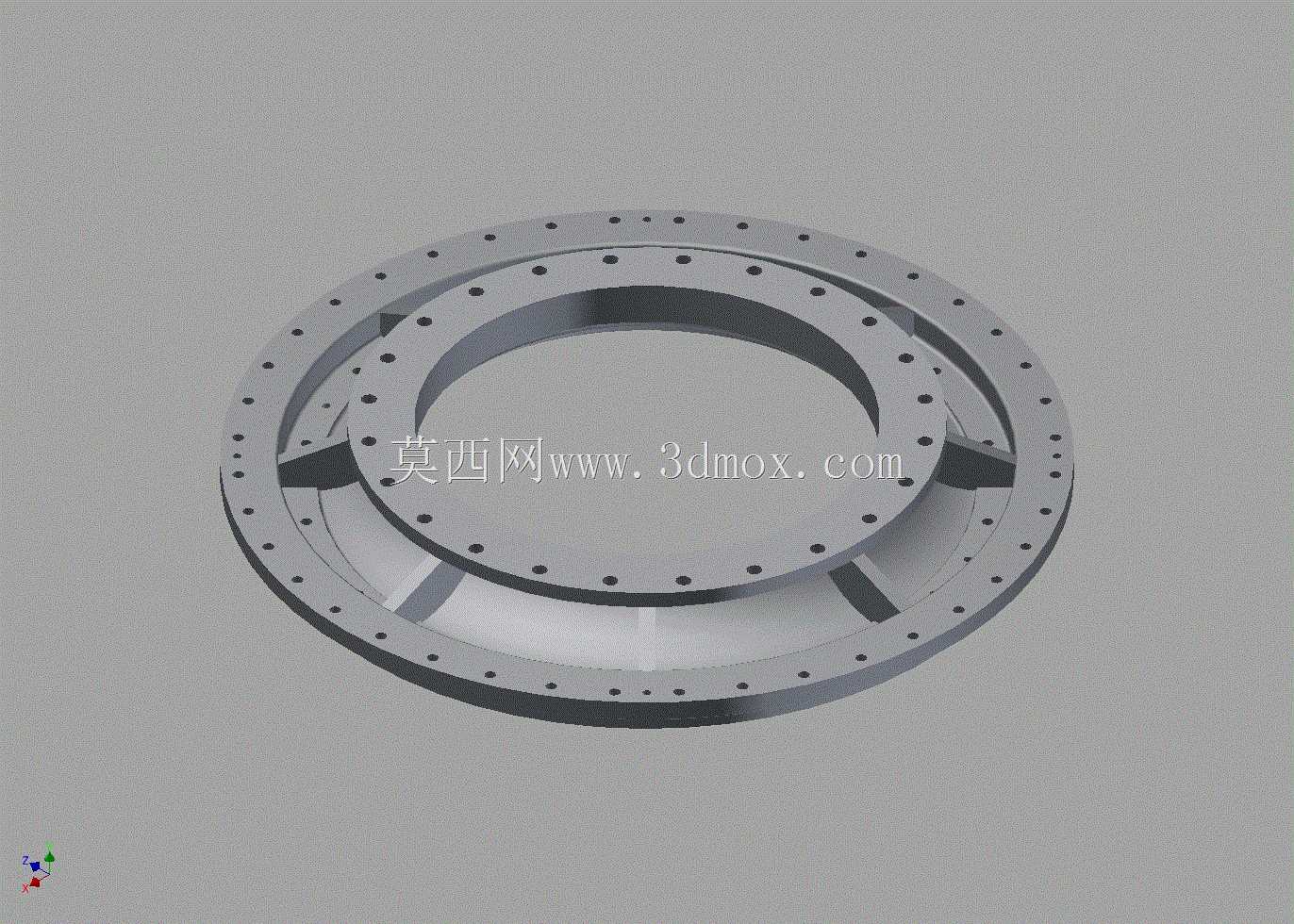

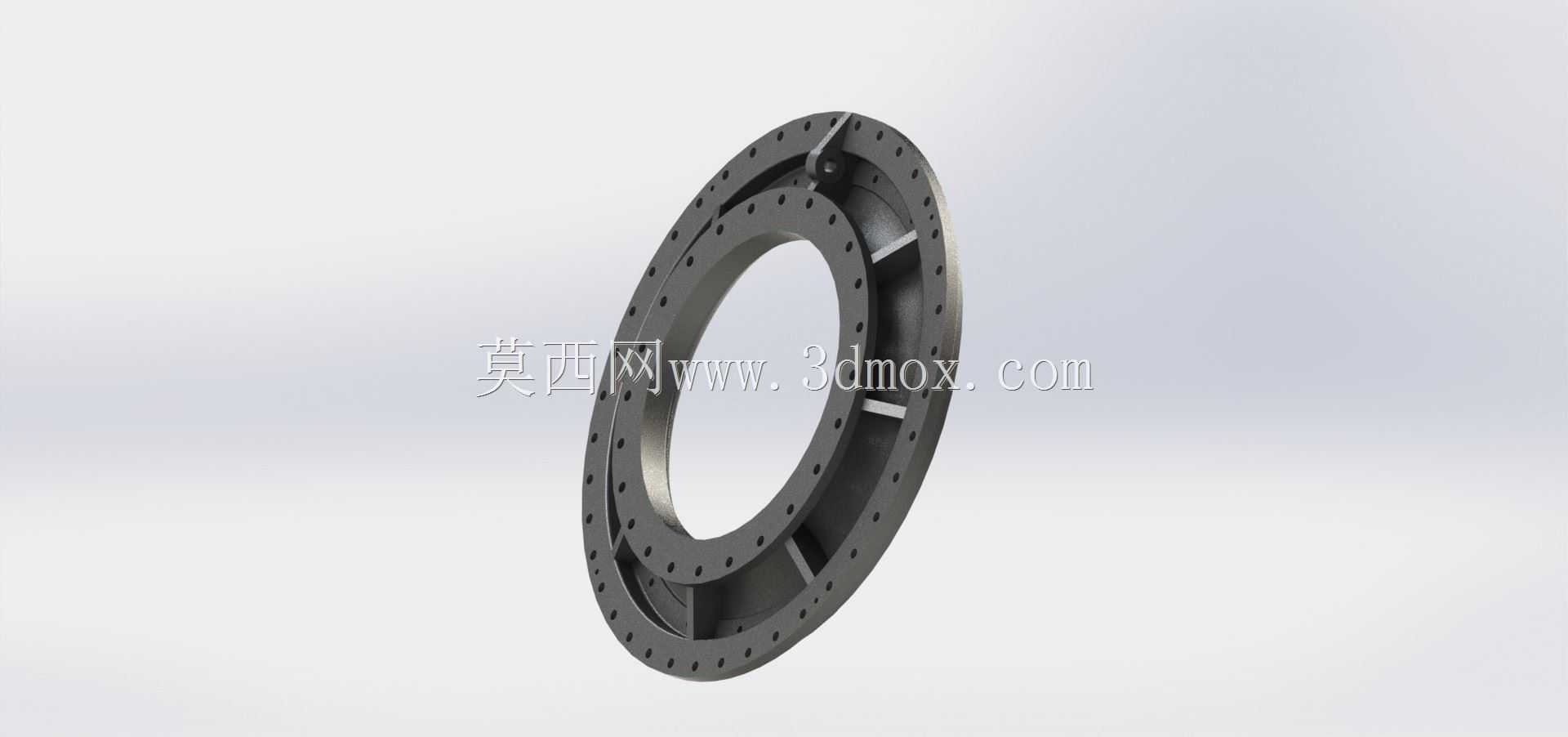

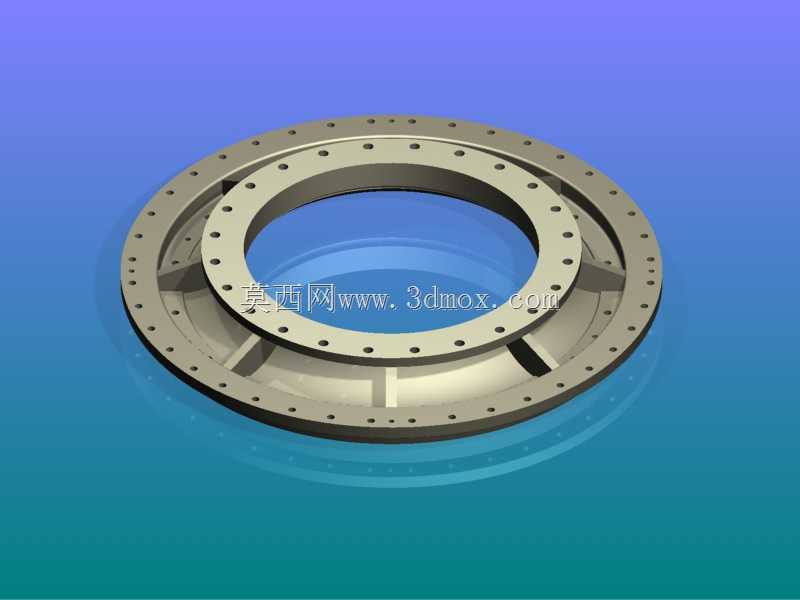

　　该零件为大流量吸泥机泵的前端承压端盖，适配每小时8000立方米流量规格的吸泥泵工况，主要应用于市政清淤、河湖疏浚、污水处理厂沉砂池排泥、工矿企业沉淀池污泥输送等场景，作为泵体前端的密封与支撑构件，承担着介质导流、叶轮腔封闭、旋转部件轴向定位、外接管路连接的多重作用。从结构设计来看，零件整体为带法兰边的环形盘类结构，外圈法兰沿圆周均匀分布多组安装螺栓孔，用于和泵壳主体实现端面密封连接，螺栓孔的孔位公差、端面平面度直接决定泵腔的密封性能，设计时需结合配套泵壳的止口尺寸设置定位配合面，避免装配后出现同轴度偏差导致的叶轮擦壳、密封件偏磨问题。环形内圈为介质过流通道，内壁设置多道径向加强筋，连接内圈过流壁与外圈法兰基体，

　　这一设计是考虑到大尺寸端盖在承受泵腔内部泥浆介质压力、外部安装载荷时，容易出现端面翘曲变形，加强筋的排布沿圆周均布，筋板厚度根据承压工况的有限元应力分析结果设置，既避免筋板过厚导致的铸件缩松缺陷，也防止筋板过薄无法满足刚度要求，减少端盖在高压工况下的形变量。零件的轴向安装尺寸需匹配泵腔内部叶轮的前端间隙，端盖内侧的止口深度直接决定叶轮与泵腔的轴向窜量，设计时需预留密封件的安装槽位，适配机械密封或者填料密封的安装尺寸，避免介质沿轴端泄漏。外圈法兰的背面设置有定位凸台，装配时嵌入泵壳主体的定位止口内，保证端盖与泵体、叶轮的同轴度，降低旋转部件的径向跳动。考虑到吸泥泵输送的介质为含泥沙、固体颗粒的混合流体，

　　端盖过流面的圆角过渡均做了大圆弧处理，避免直角区域出现涡流冲刷导致的局部磨损，同时减少介质流动阻力，提升泵的水力效率。零件的安装边界需匹配现场管路的连接尺寸，法兰端的螺栓孔中心圆直径、通孔直径均适配对应压力等级的法兰连接标准，现场更换时无需额外加工适配，端盖外侧的吊装结构设计也考虑了大尺寸零件的现场安装需求，预留的吊装位可配合车间起重设备完成装配对位，避免大重量零件安装时出现磕碰密封面的问题。
