砾石分离装置用偏心传动轴结构设计

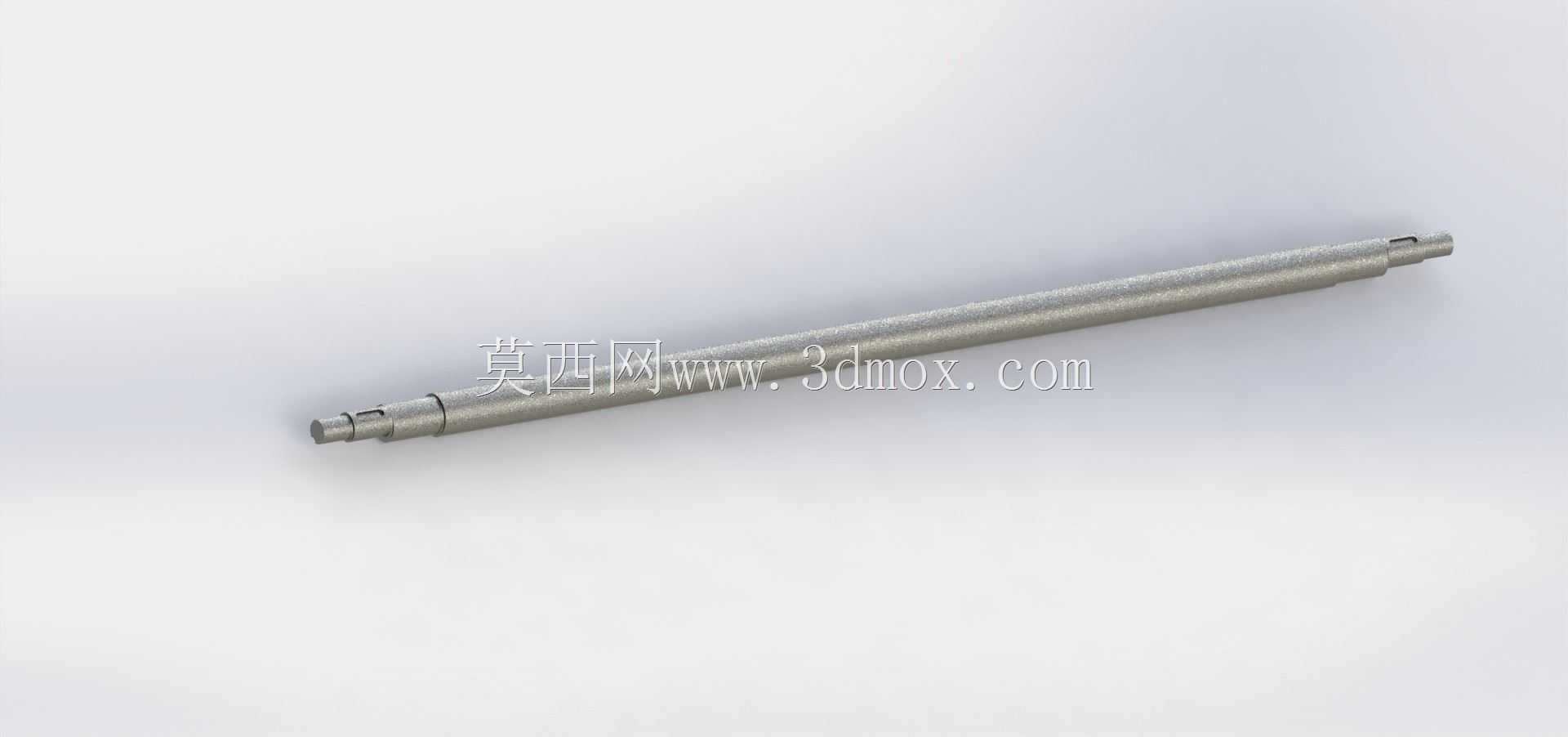

　　在砂石骨料处理、矿山筛分、建筑固废资源化处理的作业场景里，砾石分离设备承担着不同粒径骨料分级、剔除夹杂异物的核心功能，而偏心轴作为这类筛分设备激振机构的核心传动部件，其结构设计合理性直接决定整机的筛分效率、运行稳定性与连续作业寿命。这款偏心轴采用整体式长轴结构设计，轴身沿轴向设置多段不同直径的阶梯轴段，从功能分区上可划分为驱动端安装段、轴承配合段、偏心配重段、筛箱连接段与末端定位段，各轴段之间通过圆角过渡避免应力集中，适配重载交变载荷下的长期运行需求。从安装边界来看，驱动端轴段预留了键槽与锁紧螺纹结构，可直接与带轮、联轴器等驱动部件连接，轴承配合段的轴径公差按照过渡配合要求设计，能适配常用的深沟球轴承或调心滚子轴承安装，

　　无需额外加装轴套即可满足装配精度要求；偏心段的偏心距经过严格计算，可在额定转速下产生稳定的激振力，带动筛箱做规律的往复振动，让筛面上的砾石物料产生分层与向前滑移的运动轨迹，实现不同粒径砾石的快速分离。轴身表面做了调质处理，表面硬度控制在合理区间，既保证轴芯具备足够的韧性承受冲击载荷，又让配合面具备足够的耐磨性，减少长期运行过程中的轴颈磨损问题。末端定位段设置有径向销孔，可安装锁紧挡圈对末端轴承进行轴向定位，防止设备运行过程中轴承出现轴向窜动，影响传动精度。在实际设备装配过程中，该偏心轴的轴向尺寸与筛箱侧板的安装孔位完全适配，无需对筛箱结构做额外改造即可直接替换原有同规格偏心轴，降低设备维护的配件适配成本。不同于普通的等径传动轴，

　　这款偏心轴的偏心质量块与轴身采用一体化加工成型，不存在装配式偏心块的连接松动风险，在高频振动的作业环境下能长期保持激振力的稳定性，避免因偏心块移位导致的设备振动异常、轴承过热等常见故障。轴身各阶梯段的退刀槽、圆角半径都按照机械设计手册的规范取值，在加工过程中可通过普通车床一次装夹完成大部分轴段的粗精加工，再通过外圆磨床保证轴承配合段的尺寸精度与表面粗糙度，加工工艺性良好，适合批量生产加工。
