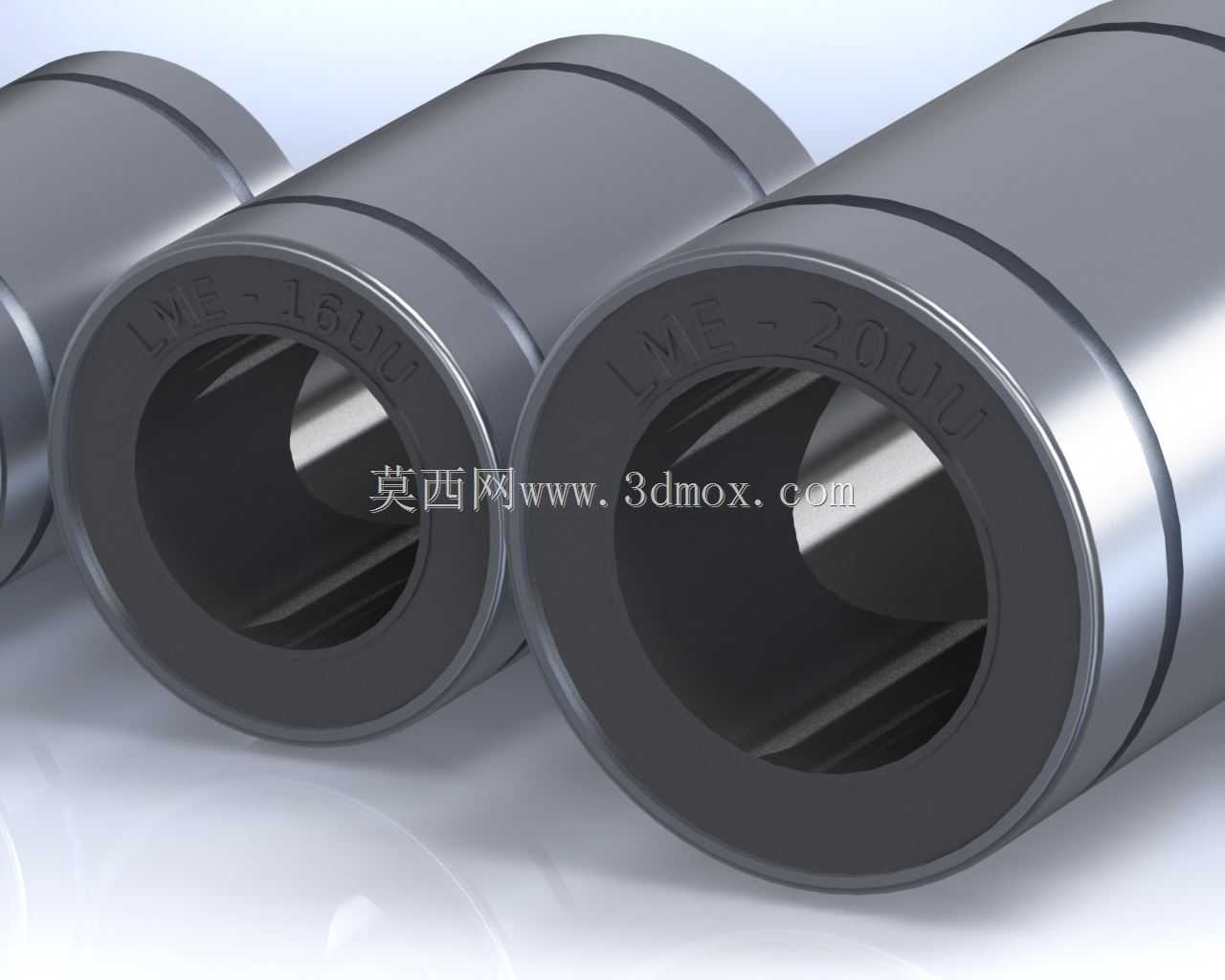

LME系列直线轴承线性运动组件

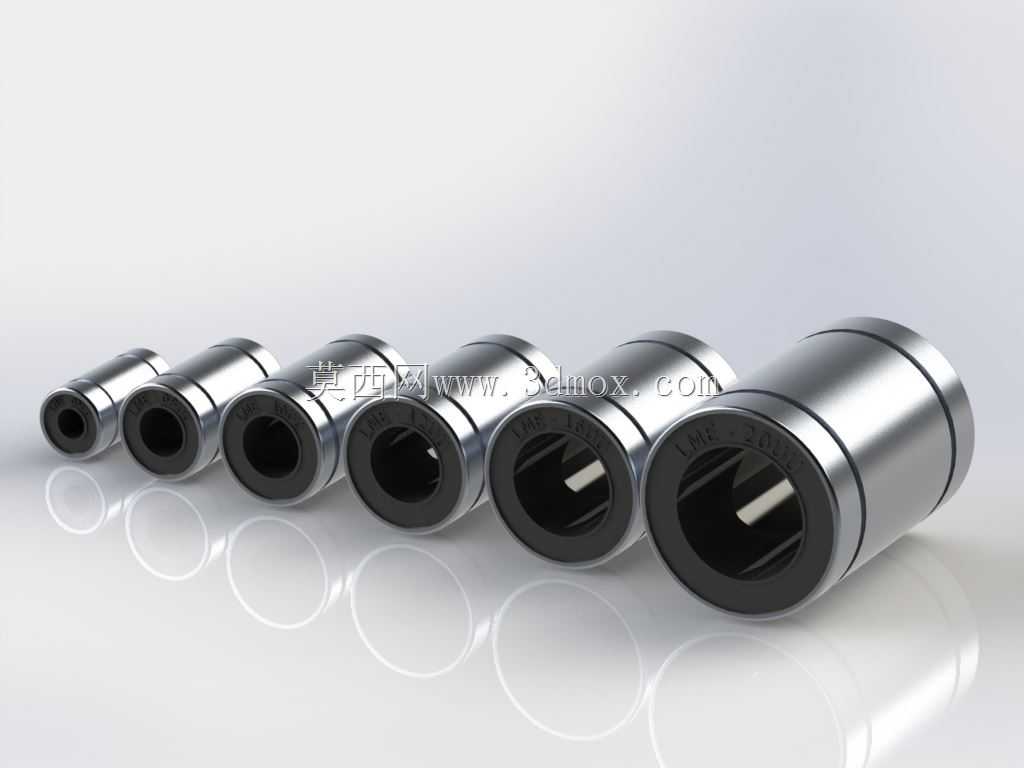

　　在自动化输送线、3D打印设备、精密检测平台、数控滑台这类需要做直线往复运动的机构里，直线轴承是承担低摩擦导向功能的核心基础件，本次呈现的LME系列欧标尺寸直线轴承，覆盖5mm到20mm的常用内径规格，能适配多数轻载、中速的线性传动场景。从实际选型角度看，这类轴承采用外圈合金钢淬硬处理，内部保持架嵌入钢球循环滚动结构，相比同尺寸的铜套滑动导轨，摩擦阻力可降低70%以上，低速运行时无爬行现象，能保证运动机构的重复定位精度稳定在0.02mm以内，适合对传动平顺性有要求的装配工位、物料推送机构使用。设计层面采用了简化的直筒型外形结构，两端自带密封圈槽位，可根据使用工况加装防尘圈阻挡粉尘、切削液进入内部滚道，

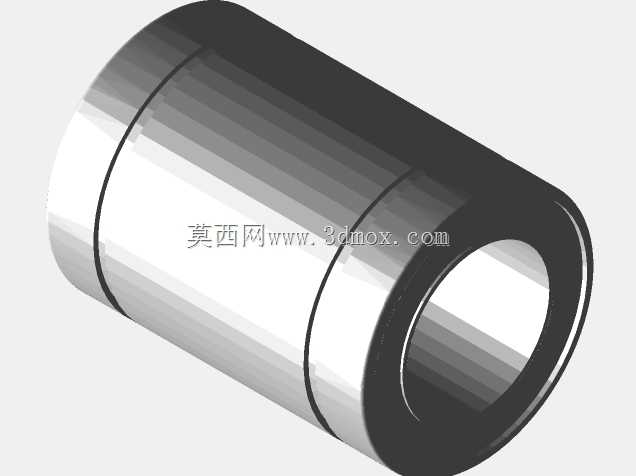

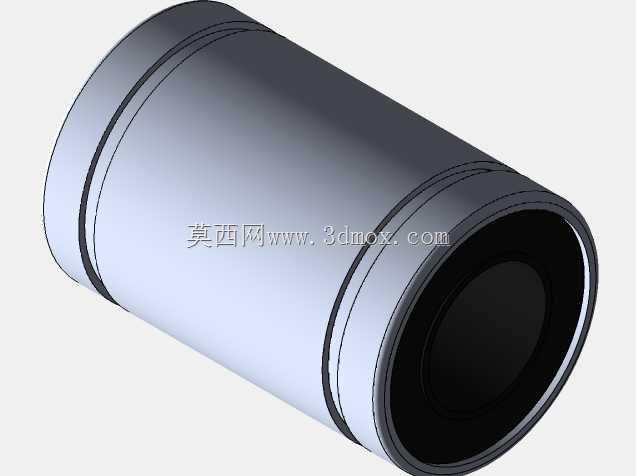

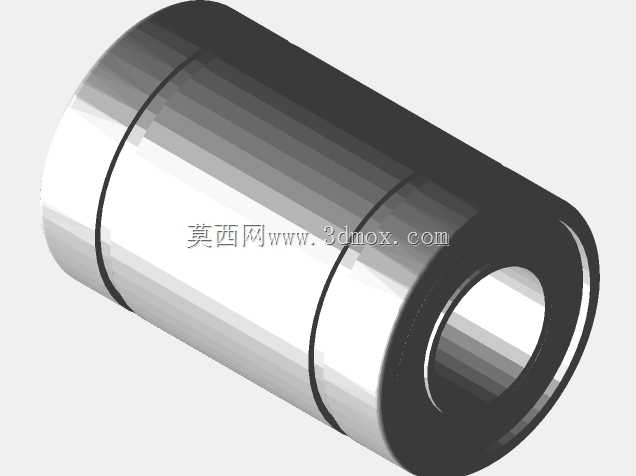

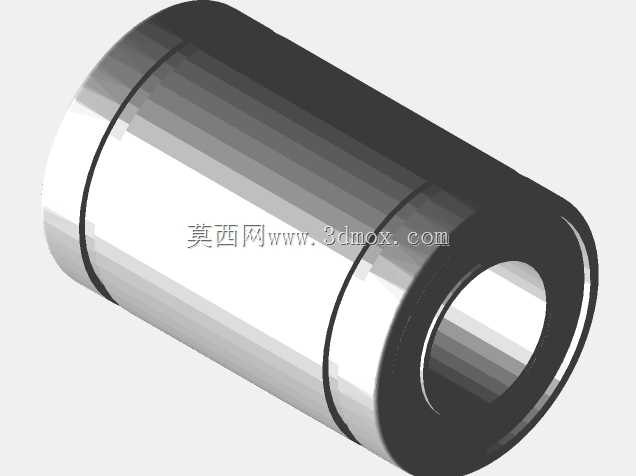

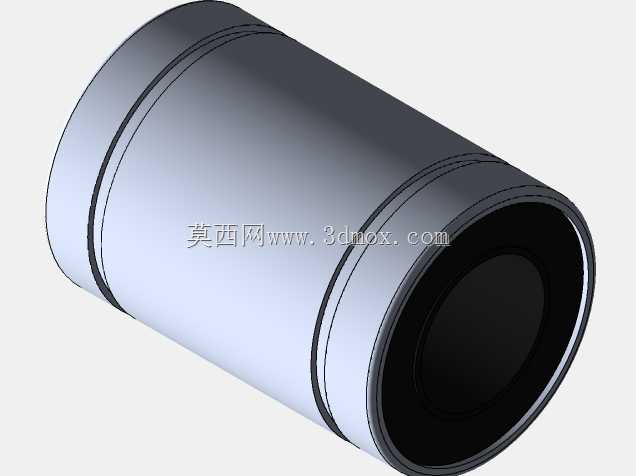

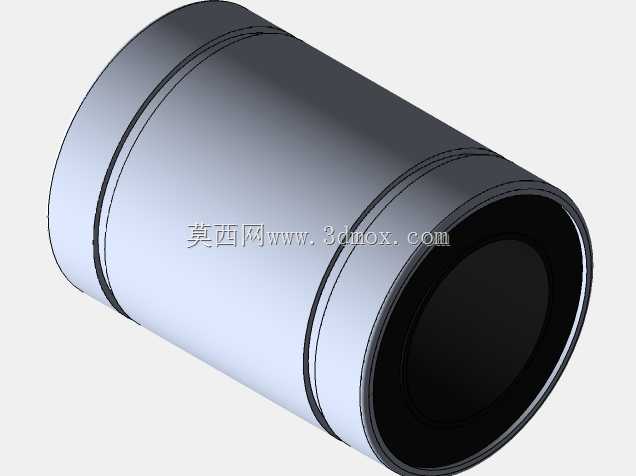

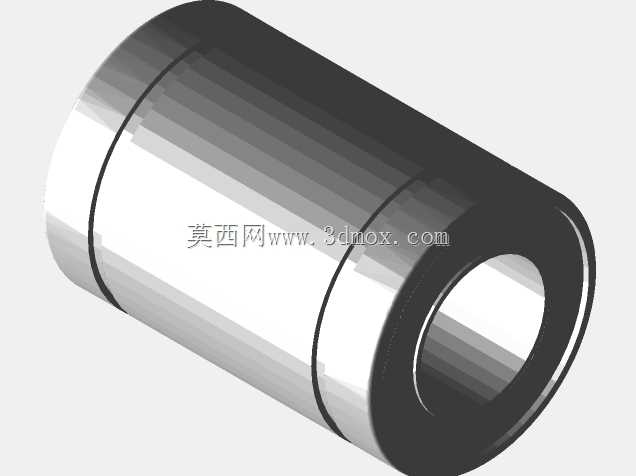

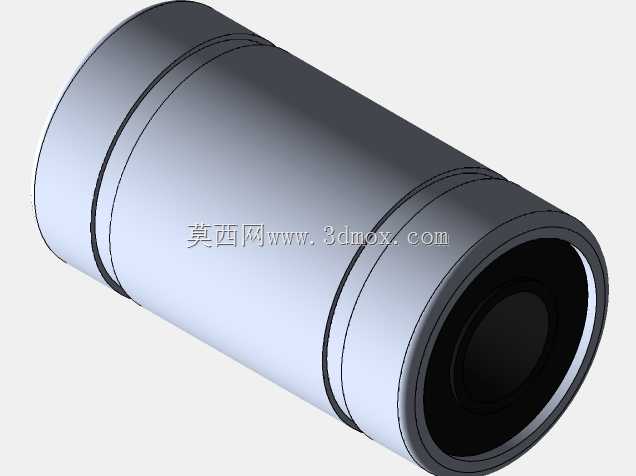

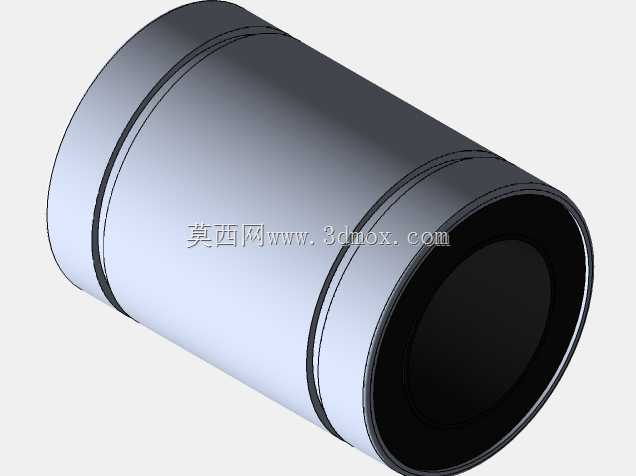

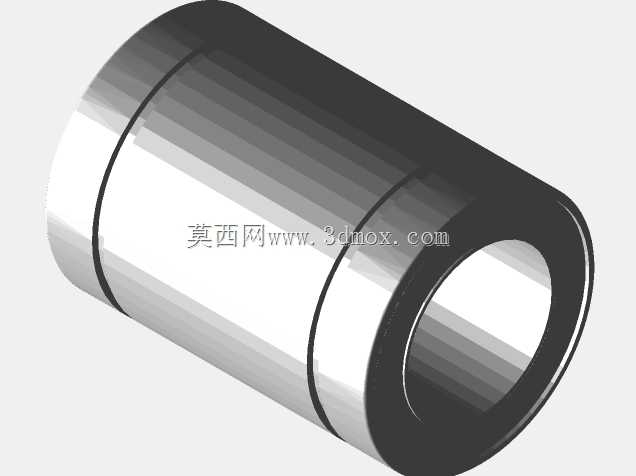

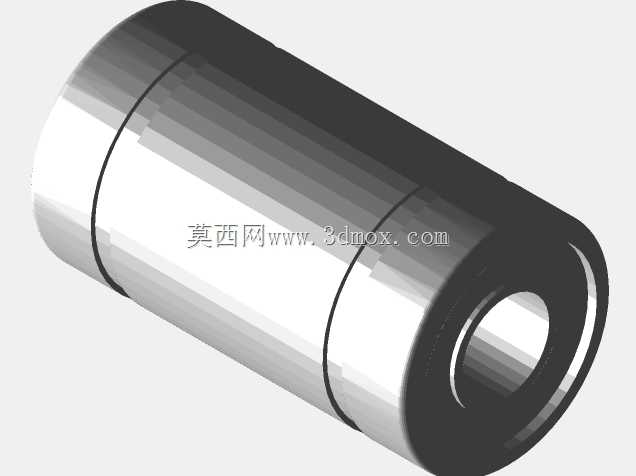

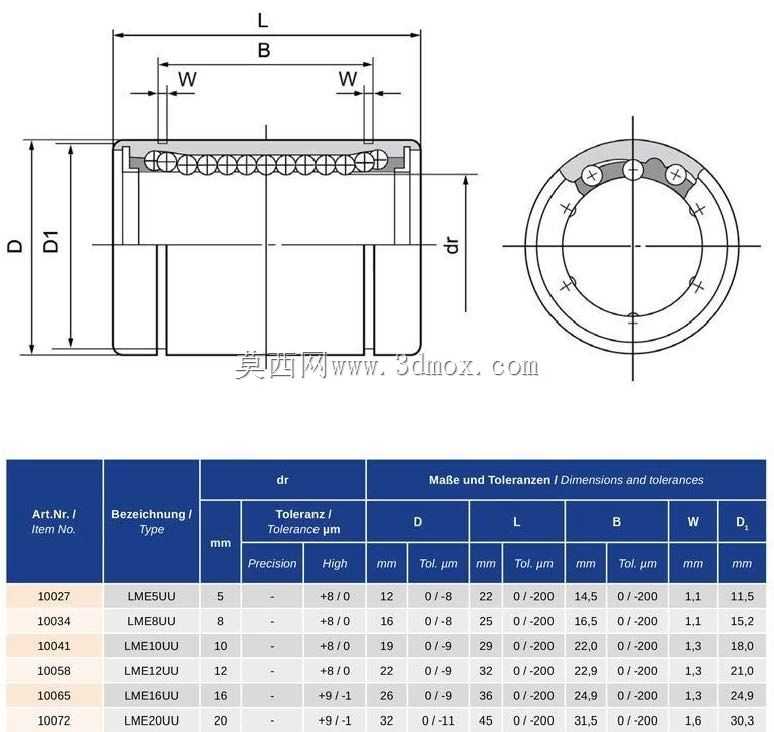

　　轴承的外径公差严格遵循欧标LME系列的安装尺寸规范，安装时直接压入对应公差的轴承座孔即可，不需要额外做轴向定位结构，能大幅缩短设备装配的调校周期。不同内径规格的轴承对应不同的额定动载荷，比如LME5UU适合小型检测探针的导向机构，LME20UU可承担单轴100kg以内的径向载荷，适配包装机的横封机构、点胶设备的Z轴升降模组这类常见工位。建模过程中还原了轴承内部的钢球循环通道、保持架的卡槽结构、外圈的淬硬层标识位，同时保留了安装所需的所有边界尺寸，包括轴承的总长、外径倒角尺寸、内孔的配合公差参考值，设计人员在做机构装配时，可以直接调用模型完成干涉检查，不需要反复核对样本手册的尺寸参数。这类直线轴承在使用时通常搭配光轴导轨组合使用，

　　安装时要注意保证轴承座孔与光轴的平行度误差控制在0.1mm/m以内，避免偏载导致钢球滚道过早磨损，日常维护时只需定期在两端密封圈位置注入锂基润滑脂，就能保证长期运行的稳定性。从结构细节上看，该系列轴承的保持架采用尼龙材质注塑成型，钢球在保持架的兜孔内均匀排布，运行时不会出现钢球互相挤压的异响，相比金属保持架的产品，运行噪音可降低15分贝左右，适合对噪音控制有要求的办公类自动化设备、医疗检测仪器使用。
