高压管道隔离用密封连接插头结构

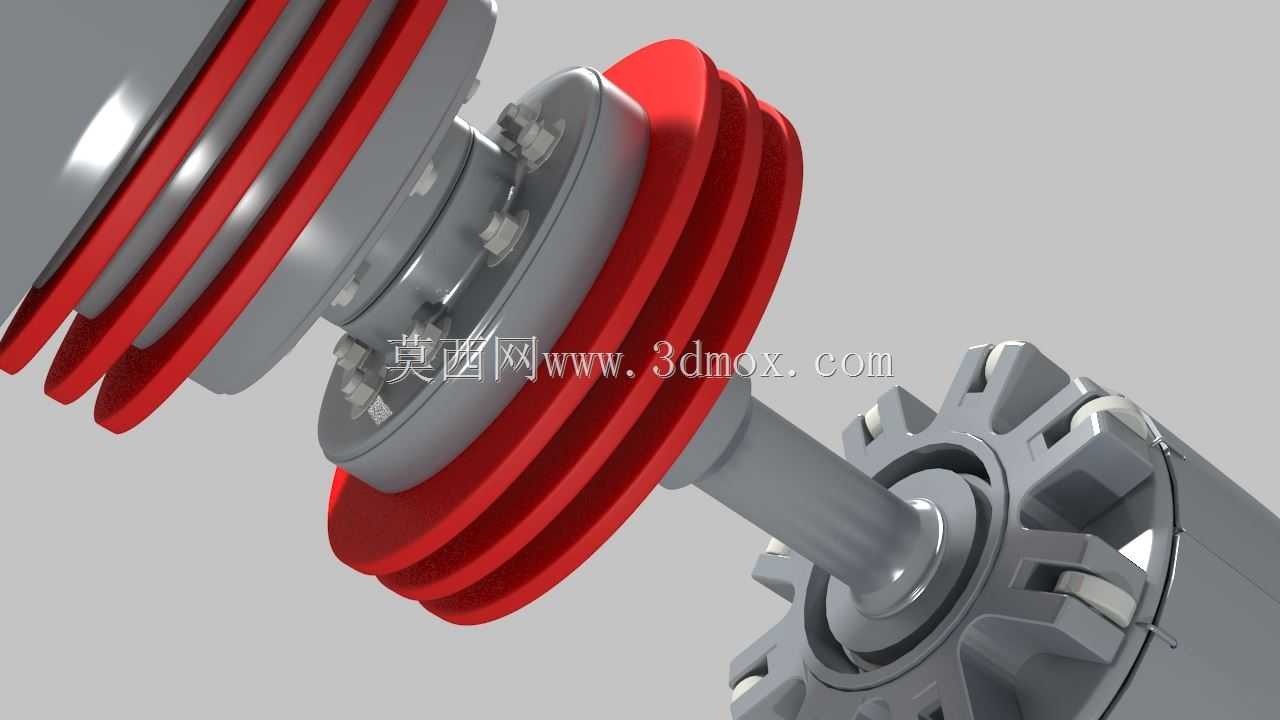

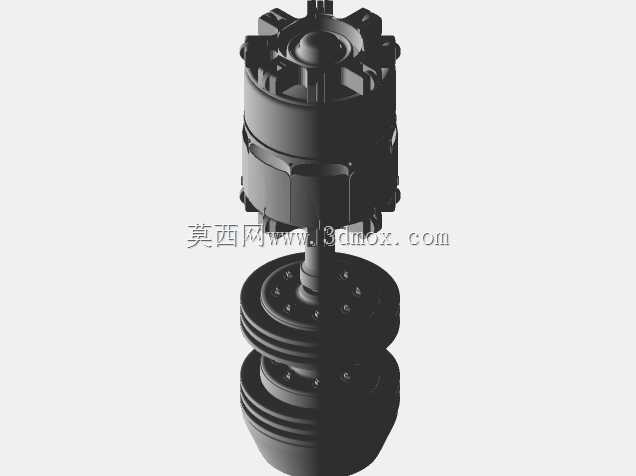

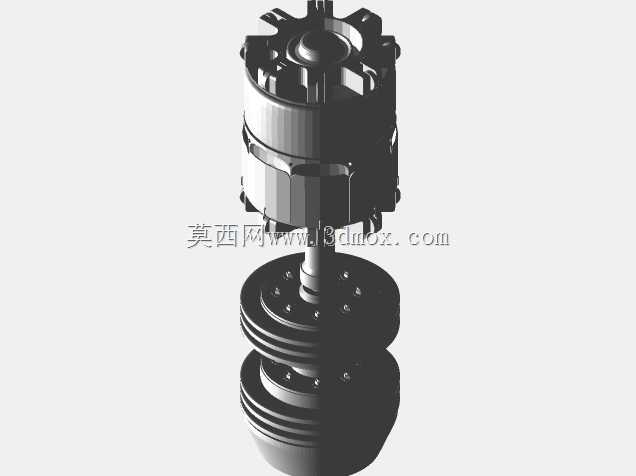

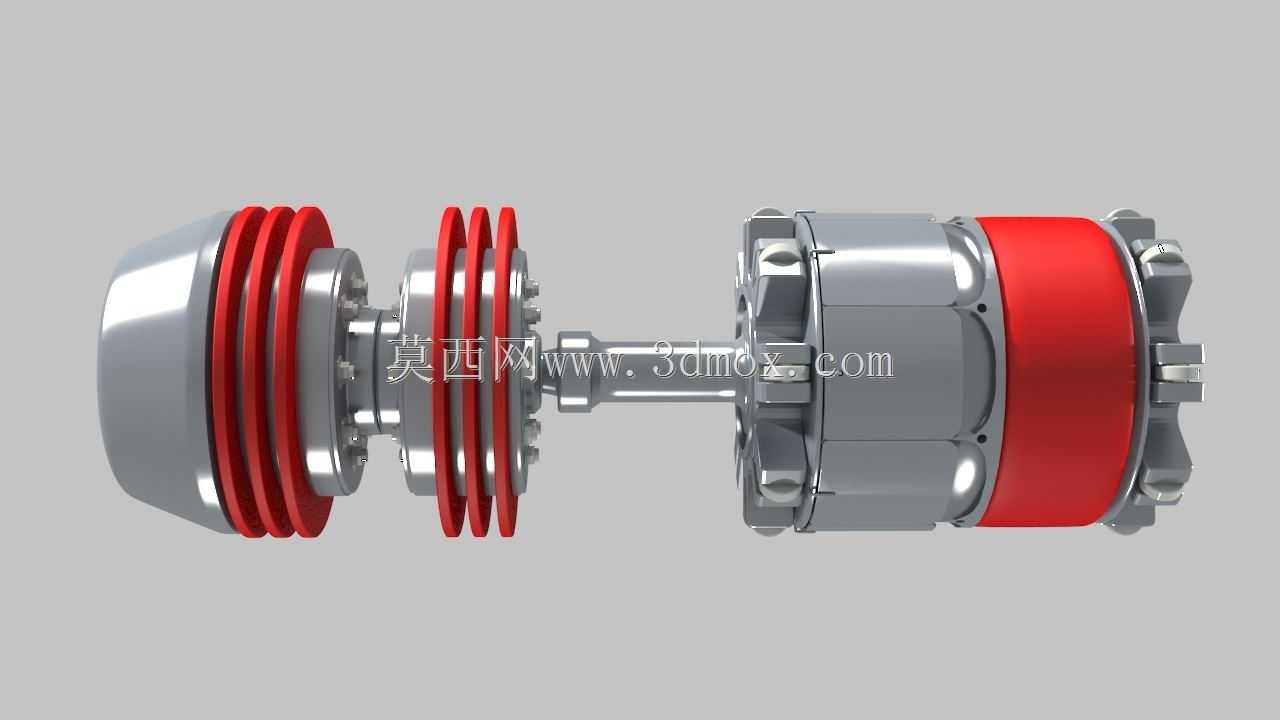

　　在石化、市政供水、长输管线等带压运维场景中，管线段的临时隔离是检修作业的核心前置环节，这类密封连接插头正是为解决带压工况下的管线封堵需求设计，无需整体切断管线介质输送，即可实现局部管段的压力隔离，为后续维护、检修、部件更换作业提供安全的无压操作空间。从结构设计来看，该部件采用多道环形密封槽搭配弹性密封件的布局，红色密封段采用耐介质腐蚀的弹性体材质，密封唇口的过盈量经过反复校核，可在额定工作压力下实现与管道内壁的紧密贴合，避免介质渗漏；金属基体部分采用高强度合金结构钢加工，表面做防锈防腐处理，可承受管道内压带来的轴向推力与径向挤压力，不会在高压工况下出现结构变形或密封失效。中间的连接轴段做了同轴度公差严格控制，

　　两端的定位结构可与管道内壁的定位台阶配合，保证安装后插头整体与管道轴线重合，避免偏载导致的密封件偏磨。端部的卡接结构采用多爪式弹性定位设计，安装时可通过专用工具推入管道指定位置，卡爪自动弹开卡入管道内壁的预设卡槽，实现轴向定位，防止介质压力将插头推出管段；拆卸时只需通过工具收拢卡爪即可顺利取出，可重复用于不同管段的临时封堵作业。设计过程中充分考虑了不同管径的适配性，密封段的外径公差按照管道内径的H8公差带匹配，可适应一定范围内的管径尺寸偏差，同时密封件的压缩率控制在15%-25%区间，既保证密封比压满足高压工况要求，又不会因压缩量过大导致密封件过早老化失效。安装边界方面，该插头的整体长度适配常规管道的检修操作空间，

　　推入端做了圆弧导向处理，安装时不会刮伤管道内壁的防腐层，端部的操作接口可与常规的推杆工具配合，无需定制专用安装工装，现场运维人员可快速完成安装与拆卸作业。实际应用中，这类部件可替代传统的焊接盲板封堵方式，省去焊接、探伤、切割拆除的繁琐工序，大幅缩短管线检修的停机时间，同时避免焊接作业带来的动火安全风险，尤其适合易燃易爆介质输送管线、长距离输水管线的日常运维与应急抢修场景。结构上的多道密封设计可实现冗余密封，即使单道密封出现轻微损伤，其余密封段仍可保证隔离效果，提升作业过程的安全系数；金属部件的圆角过渡处理避免了应力集中，可承受反复装拆带来的载荷冲击，满足多次重复使用的强度要求。
