数控加工用触控触发式测量触针结构

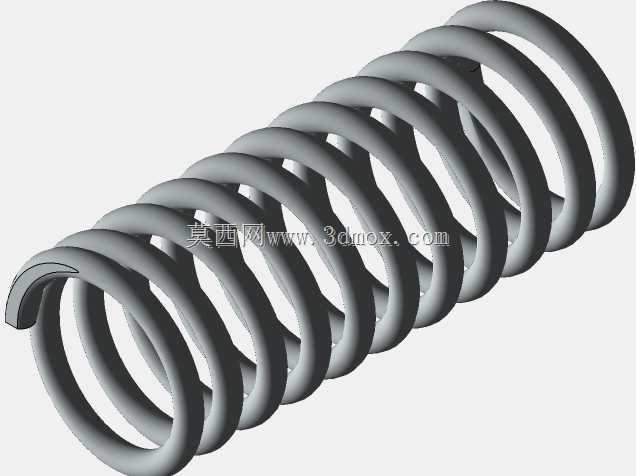

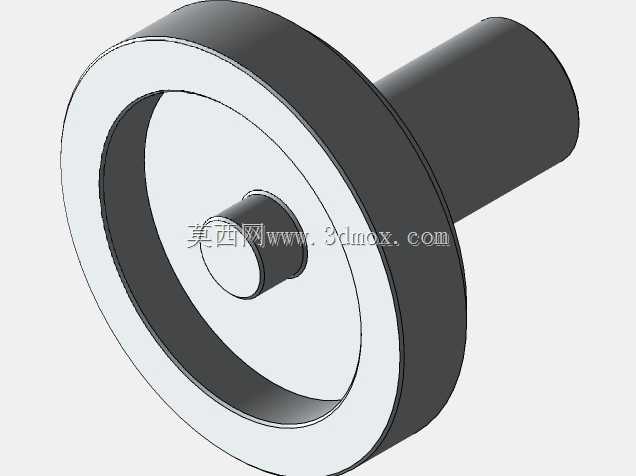

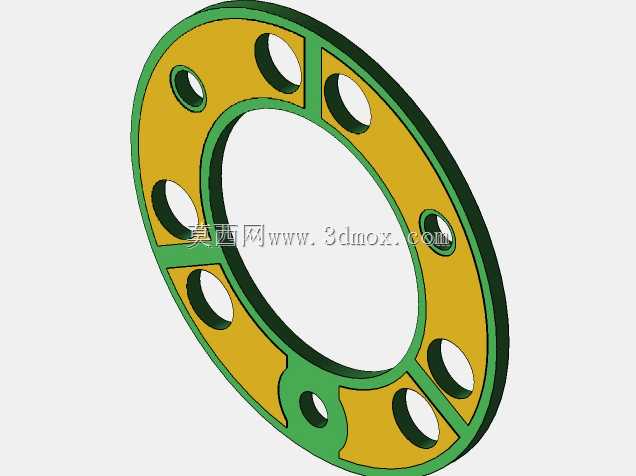

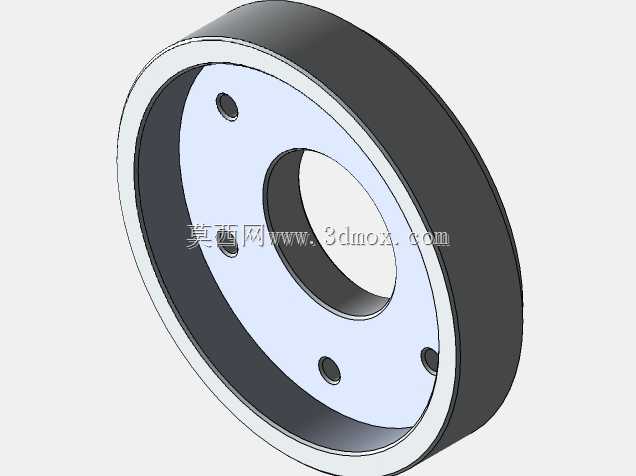

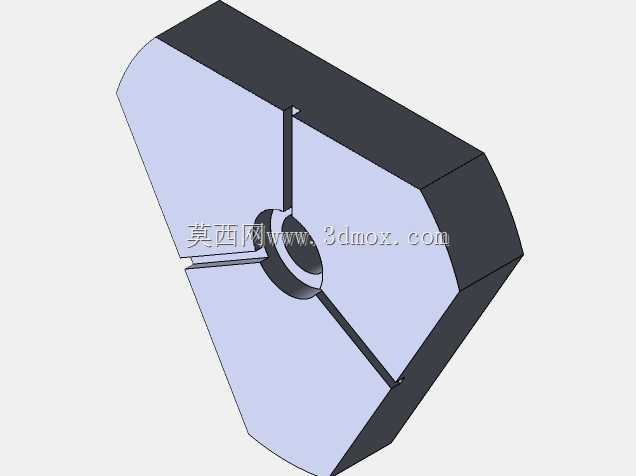

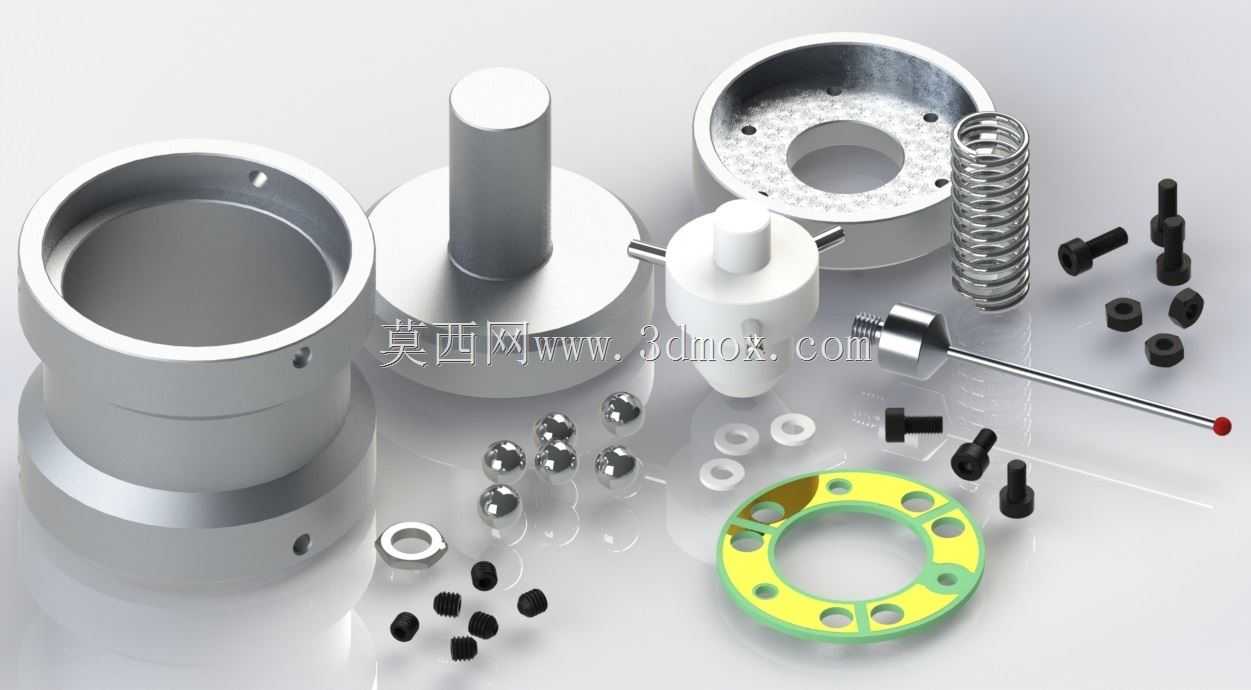

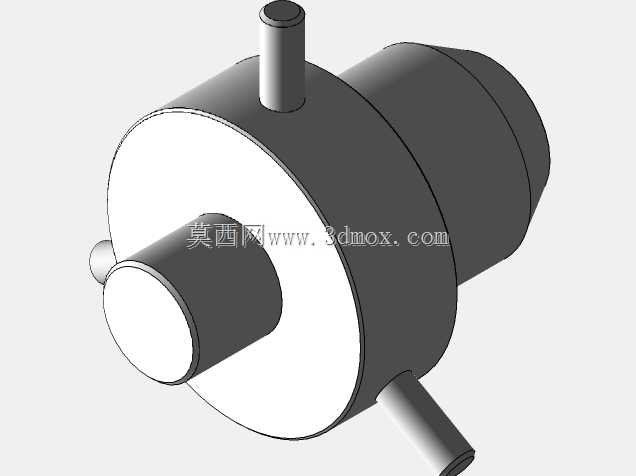

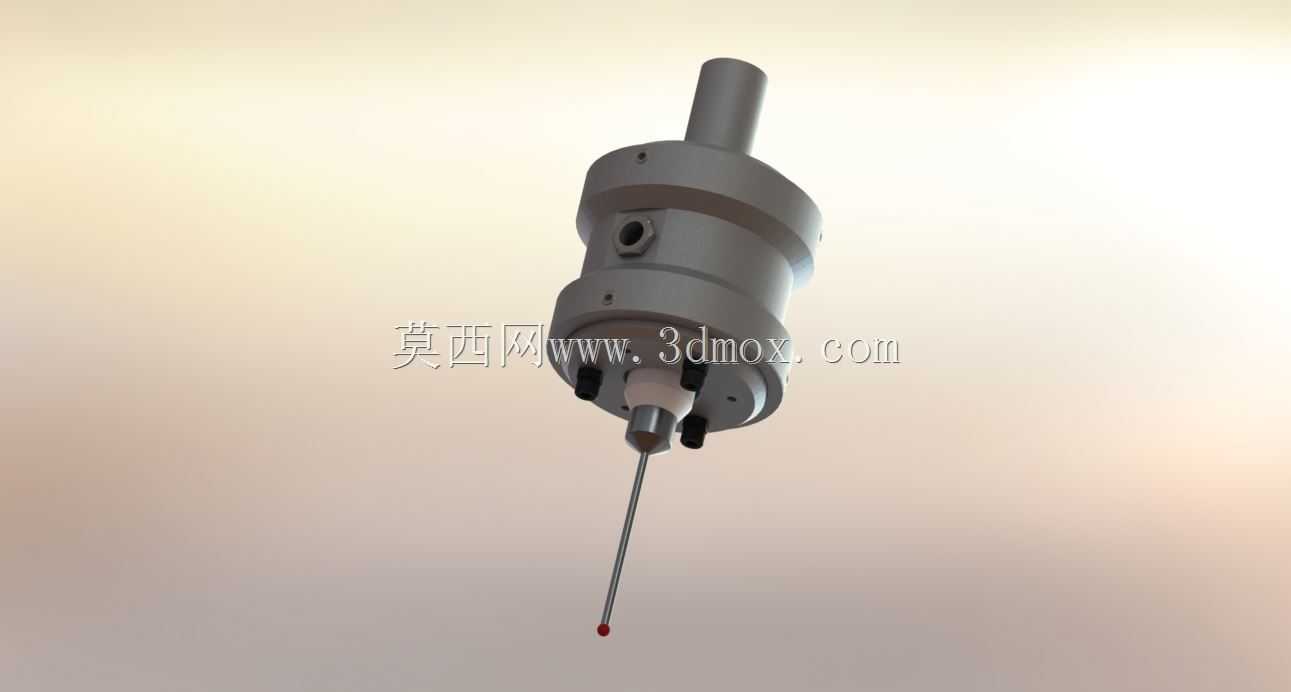

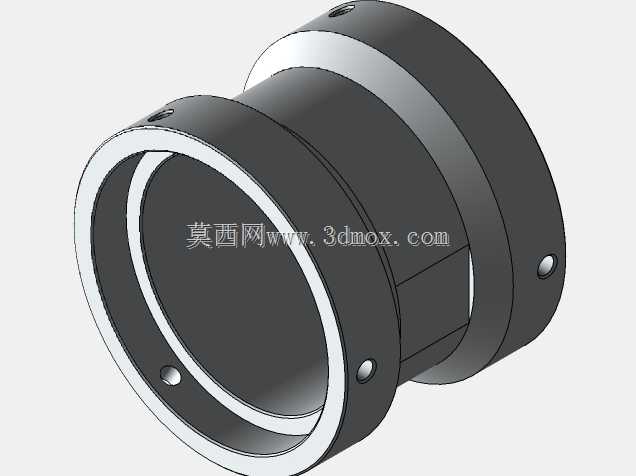

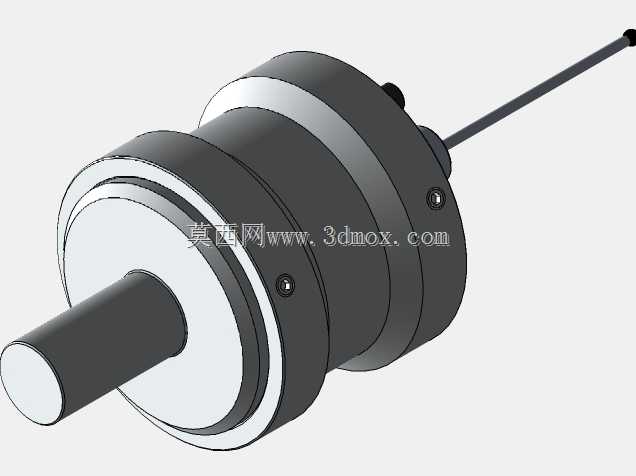

　　这款触控探针主要适配数控加工中心、精雕机等金属切削设备的在机检测场景，日常生产中可完成工件装夹定位找正、加工尺寸序中检测、曲面轮廓扫描采点等工作，能有效减少工件二次装夹的误差累积，替代人工打表找正的重复操作，提升批量加工的尺寸一致性。从结构设计来看，主体采用阶梯式圆柱壳体布局，上部为直径统一的安装柄，可直接适配标准ER刀柄或专用测头安装座，安装时无需额外定制转接法兰，能快速装夹到机床主轴端，安装柄的圆柱度控制在0.002mm以内，保证主轴高速旋转时探针的跳动量控制在允许范围内。中部壳体集成了触发信号传输模块与防碰撞缓冲结构，内部采用三点接触式触发机构，当测针端部的红宝石球头接触到工件表面时，触发机构会瞬间断开常闭触点，

　　向机床数控系统发送阶跃信号，系统同步锁存当前主轴坐标值，完成单点数据采集；缓冲结构可在测针发生意外碰撞时产生微小轴向位移，避免内部触发机构受刚性冲击损坏，日常使用中能承受一定角度的侧向误碰撞，降低操作失误带来的配件损耗。下部伸出的测杆采用硬质合金材质，兼顾刚性与韧性，长径比经过优化，既保证测量时的形变量控制在微米级，又能深入工件的窄槽、深腔等常规量具无法到达的位置完成采点，端部的红宝石测球硬度高、耐磨性好，长期接触金属工件表面也不会产生明显磨损，能长期维持测量精度。设计过程中重点考虑了车间加工环境的适配性，壳体连接处采用密封结构，可阻挡切削液、金属碎屑进入内部机构，适配湿式加工场景；整体重量经过平衡校准，

　　安装到主轴后不会影响主轴的动平衡性能，可随主轴完成中低速旋转的多方向测量。安装边界方面，上部安装柄的直径与常用数控刀柄夹持孔径匹配，安装后整体轴向长度预留了足够的安全距离，不会在主轴移动过程中与工作台、夹具发生干涉；测杆长度可根据实际检测场景更换不同规格，适配不同深度的工件检测需求。实际使用中，这款触针可配合数控系统的测量循环，自动完成工件坐标系原点设定、平面度检测、孔位尺寸测量等工序，无需人工操作量具读数，检测数据可直接传入系统进行加工参数补偿，大幅提升复杂零件的加工合格率。
