手动龙门式小型液压压力加工设备

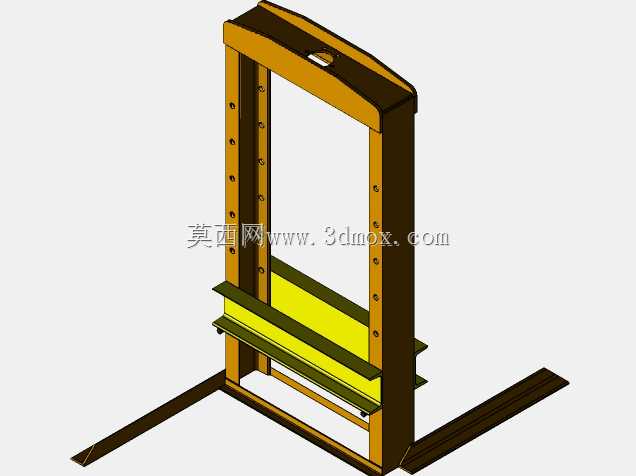

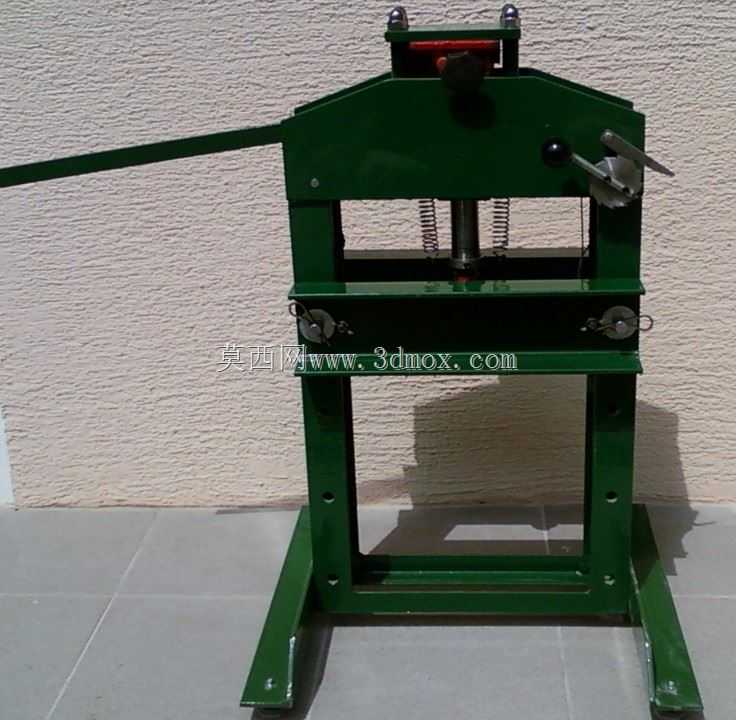

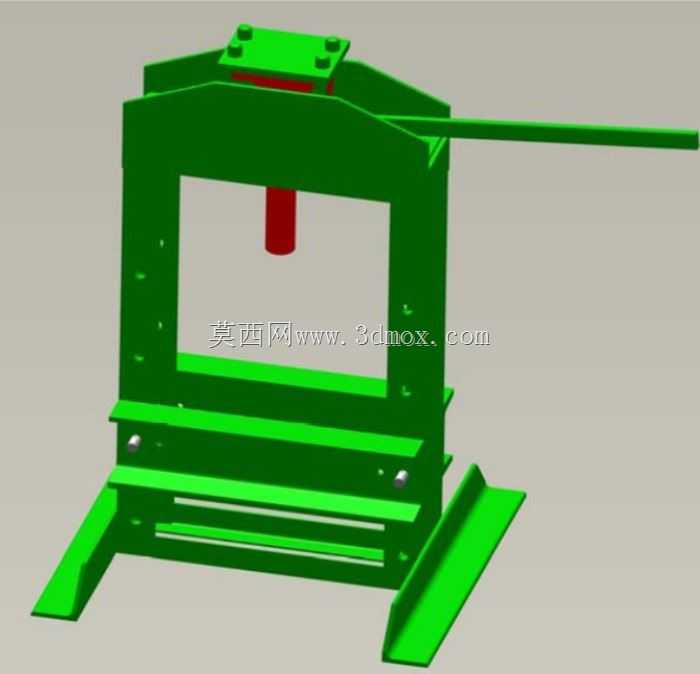

　　这款手动液压机的三维结构，针对小型机加工车间、维修站点的零散压装作业场景设计，区别于大型全自动液压生产线的高占地、高能耗特性，整体采用开式龙门框架结构，作业时可从机架正面、左右三个方向放置工件，适配多规格小尺寸零件的压装、校直、冲压成型需求。日常维修作业中可完成轴承与轴类零件的过盈压装、变形钣金件的校直复位、小型五金件的冲裁铆接，也可用于小批量非金属件的压制成型，无需外接动力源，仅通过手动杠杆驱动液压柱塞输出压力，适合无固定动力配套的野外维修、临时作业点使用。结构设计上，机架主体采用钢板焊接后整体时效处理的工艺思路，上横梁位置集成液压油缸安装位，油缸垂直向下布置，柱塞端部预留通用工装连接螺纹，可根据作业需求更换压头、胎模等配套工装；

　　手动操作杠杆布置在机架侧上方，操作行程符合人体站立作业的手臂活动范围，下压过程中力传递路径直接，无多余传动损耗。机架下部设置带定位槽的可调式工作台，工作台面开设多组平行T型槽，可通过压板螺栓固定不同规格的工装夹具，工作台支撑位置设置多档调节孔位，可根据待加工工件的高度调整上下间距，减少油缸空行程长度，提升作业效率。两侧的支撑立柱内侧加工有导向基准面，保证压头下行过程中的垂直精度，避免压装过程中出现偏载导致的工件损伤、机架变形问题。底部支撑脚向外延伸出安装平面，预留地脚螺栓孔，作业时可通过膨胀螺栓固定在水泥地面或者重型工作台上，抵消压装作业产生的反作用力，避免设备晃动偏移。整体机架的开口宽度、

　　闭合高度参数覆盖常见小型零件的作业尺寸边界，无需额外定制扩展工装即可满足多数零散压装作业需求，液压回路内置溢流保护结构，避免手动操作时压力过载损坏机架或油缸密封件，日常维护仅需定期检查液压油位、更换密封件即可，结构简单可靠，对使用人员的操作技能要求较低，适配多场景下的零散压力加工作业需求。
