内螺纹开口胀紧式连接套筒结构设计

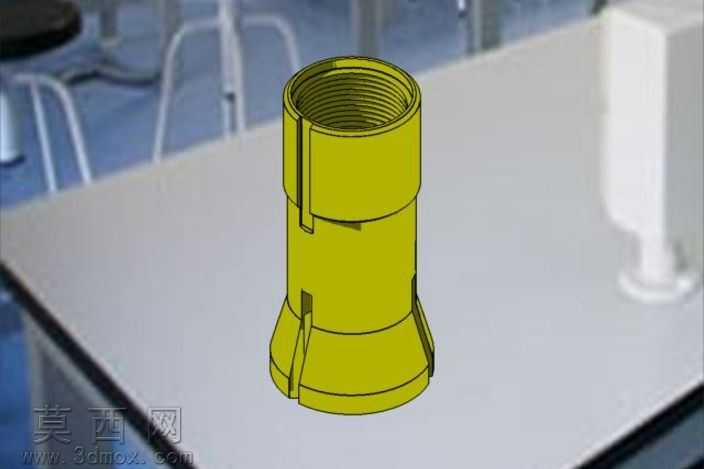

本作品为一款内螺纹开口胀紧式连接套筒，整体采用三维参数化建模方式完成全结构构建，建模过程中严格遵循机械加工工艺逻辑，对各段尺寸进行精准约束，确保模型可直接对接生产加工环节的尺寸校验需求。模型主体为阶梯式回转体结构，上部为等直径圆柱段，内壁加工有连续标准内螺纹，用于与外螺纹构件实现螺纹副连接，圆柱段外壁对称开设两条轴向通槽，为后续胀紧变形预留形变空间；中部为过渡圆柱段，做等壁厚设计，保证整体结构的同轴度与抗扭强度；下部为锥形扩口段，外壁同样对称开设轴向开槽，槽体延伸至锥面底端，当套筒受轴向挤压力时，下部锥面可沿开槽位置向外均匀胀开，实现与配套构件内壁的过盈胀紧固定。建模阶段对螺纹牙型、开槽宽度、锥面斜度等关键参数做了关联约束，修改核心参数即可快速生成不同规格的同系列套筒模型，大幅提升同系列产品的设计迭代效率。渲染环节采用金属哑光材质模拟钢制构件的表面质感，对螺纹牙底、开槽边缘等位置做了细节倒角处理，避免模型出现尖锐棱角，还原真实机加工零件的工艺特征；场景搭建采用简约工业风工作台作为展示背景，搭配柔和的环境漫反射光照，突出套筒本身的结构层次，让各段的形态差异、开槽位置、螺纹细节都能清晰呈现。设计思路上，这款套筒整合了螺纹连接与胀紧连接的双重优势，上部内螺纹实现可拆卸的轴向连接，下部开口锥面实现无间隙的径向胀紧固定，可有效避免传统纯螺纹连接在振动工况下出现的松脱问题，同时对称开槽的设计保证了胀紧过程中受力均匀，不会出现偏载导致的构件变形，整体结构紧凑，安装便捷，可广泛应用于需要可靠固定的机械装配场景，模型完整还原了产品的所有结构细节，可用于装配干涉校验、力学仿真分析、产品宣传展示等多个环节。
