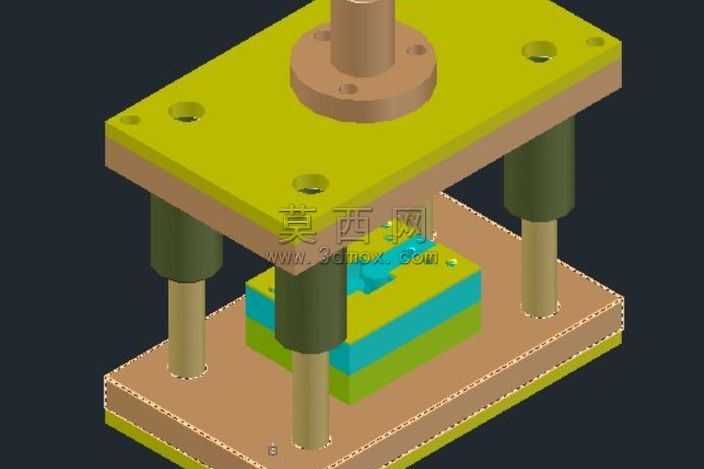

四柱式切削工装模具结构三维设计

本模型采用三维参数化建模方式完成整体结构搭建，整体为四柱导向式切削工装结构，建模过程中严格遵循机械工装设计的公差配合规范，对各组成部件进行了独立的参数化特征构建，确保各零件可单独导出用于工程图生产。模型渲染阶段采用了区分度较高的材质配色方案，上下模座采用哑光黄绿色金属材质模拟合金结构钢的表面质感，导向导柱分别采用深绿色与浅金色材质区分导套与导柱部件，中间的成型切削模块采用青蓝与亮绿色分层配色，清晰展示叠层式的模仁结构，顶部模柄采用棕褐色金属材质，还原标准模柄的装配特征。结构设计上，四根导向导柱均匀分布在模座四角，为上下模的合模运动提供精准的导向支撑，有效避免切削作业过程中出现偏载错位的问题；上模座中心设置标准模柄安装位，可适配常规压力机的滑块装夹接口，下模座预留了均匀分布的安装固定孔位，可直接通过螺栓固定在作业工作台面上；中间的切削成型模块采用分层叠装结构，便于根据不同的切削加工需求更换对应刃口部件，降低工装的整体改造成本。设计思路围绕小尺寸零件的精密切削加工作业需求展开，整体结构紧凑，导向精度高，模座采用加厚板材设计提升整体刚性，可承受切削作业过程中的持续冲击载荷，导柱与导套的配合长度经过参数化校核，确保合模行程全程都有足够的导向支撑长度，避免出现导柱脱出的风险；各连接部位的螺栓孔位均按照标准紧固件尺寸进行参数化绘制，装配关系完全符合实际机械装配逻辑，不存在干涉错位的问题，模型可直接用于虚拟装配验证、工装结构教学演示以及后续的工程图纸转化，能够为同类切削工装的设计提供完整的结构参考，帮助设计人员快速掌握四柱式工装的导向结构布局、模仁分层设计以及安装固定方式的设计要点。
