PC设备安装用异形定位板材结构

　　这款异形安装板材主要面向PC类电子设备的内部安装固定场景，在桌面级计算设备、小型通讯终端的内部结构中，这类板材承担着核心部件承载、安装点位定位、结构强度补强的多重作用。从实际应用场景来看，这类板材通常布置在设备壳体的内侧安装位，上方用于固定主板、功能模组或者散热组件，自身通过周圈的安装孔位与设备外壳的螺柱完成锁附，不需要额外增加转接支架就能直接适配对应型号设备的内部空间。

　　从功能特性上看，板材整体采用一体化裁切成型的结构，没有拼接焊缝或者额外的连接结构，整体刚性表现更稳定，长期受设备内部元器件的重量压迫也不会出现形变翘曲的问题。板材表面预留的多个沉头安装孔，位置完全匹配对应PC部件的安装螺孔点位，锁附螺丝后螺丝头可以完全沉入沉孔内，不会突出板材表面干涉上方安装的元器件，避免出现装配间隙不足导致的元器件顶壳、接触不良等问题。板材左上角预留的带孔凸台结构，是专门为走线或者卡扣固定设计的结构位，设备内部的排线可以穿过这个孔位完成理线固定，避免排线晃动接触散热部件出现老化破损，也可以直接卡入配套的塑料卡扣，固定相邻的小型功能模块。

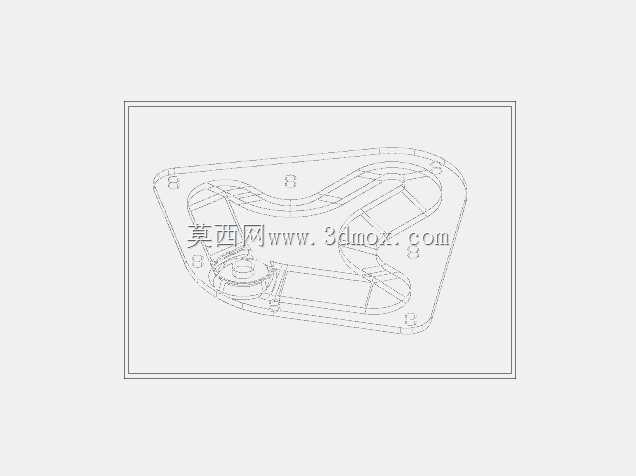

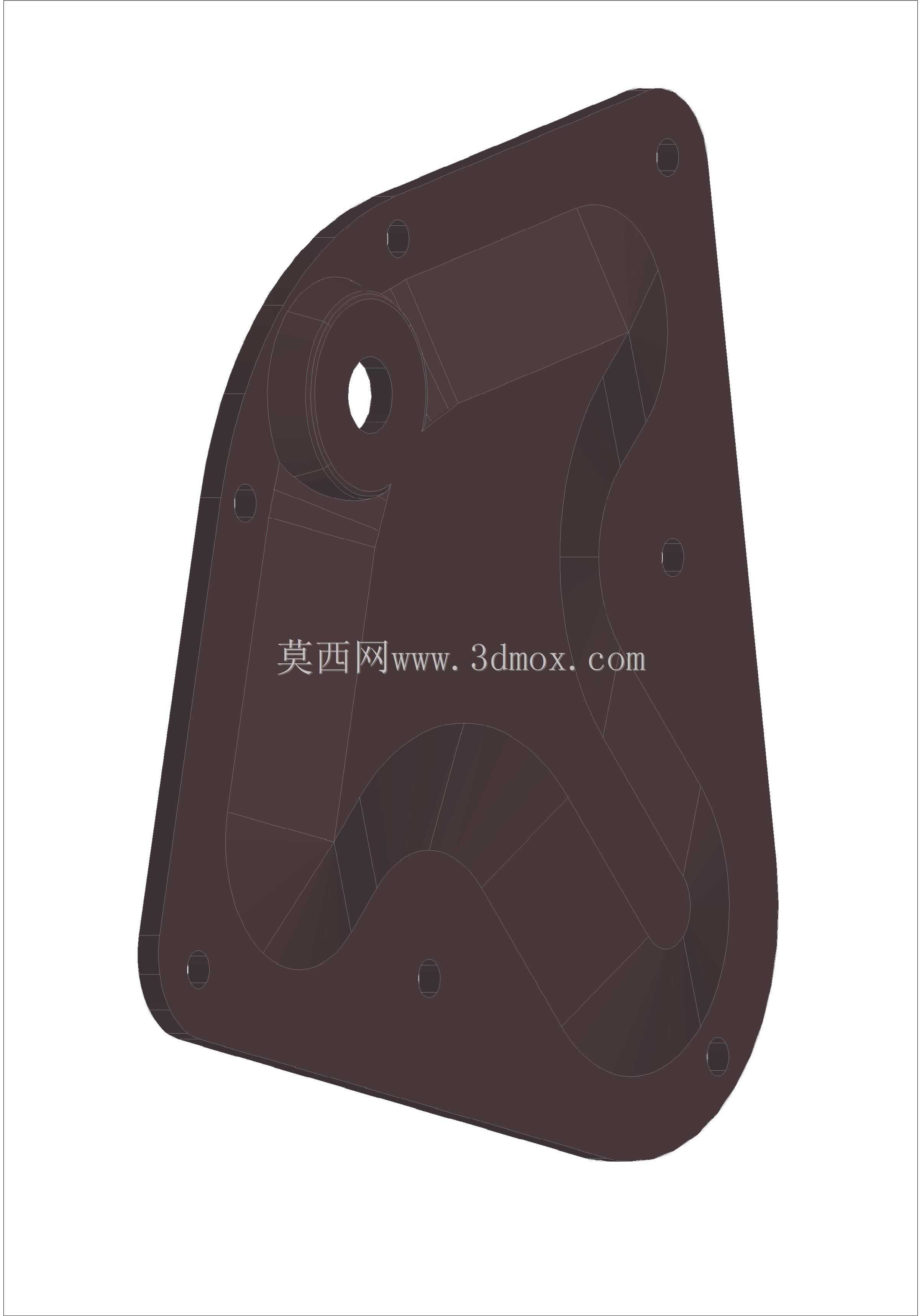

　　设计思路上，这款板材没有采用规则的矩形轮廓，而是顺着设备内部的空间边界做了异形裁切，右上角和右下角的圆弧过渡完全贴合设备外壳的内壁弧度，不会和外壳的加强筋结构产生干涉，最大化利用设备内部的有限空间。板材表面的内凹加强筋结构沿着板材的受力方向布置，不需要额外增加板材厚度就能提升整体的抗弯折性能，在控制整体重量的同时保证结构强度，避免设备受外力冲击时板材变形挤压内部元器件。板材边缘做了倒钝处理，没有尖锐的毛刺棱角，装配过程中不会划伤操作人员的手部，也不会割破设备内部的线材绝缘层，降低装配和后续使用过程中的安全隐患。

　　从安装边界来看，板材周圈的安装孔位采用对称与非对称结合的布置方式，其中几个核心定位孔的位置做了差异化设计，能够起到防呆作用，装配时不需要反复比对方向，只要孔位能完全对齐就说明安装方向正确，能有效提升产线装配的效率，减少装反导致的返工问题。板材的整体厚度适配常规M3规格的安装螺丝，沉孔深度刚好匹配标准沉头螺丝的头部尺寸，锁附后表面平整度误差控制在0.1mm以内，能够保证上方安装的元器件保持水平状态，不会出现倾斜导致的接口对位不准、散热片贴合不紧密等问题。板材的内凹区域是专门为避让设备内部的凸起结构设计的，比如电容、接口端子等突出主板表面的部件，装配后这些部件刚好落入内凹空间内，不需要额外调整元器件的安装高度，就能保证板材和主板之间留有足够的安全间隙，避免出现短路或者部件压损的问题。

　　在实际选型使用过程中，这类安装板材可以根据设备的具体重量和使用环境调整材质，常规桌面设备可以采用普通冷轧钢板做表面喷塑处理，有轻量化需求的移动类设备可以替换为铝合金板材做阳极氧化处理，在保证结构强度的同时降低整体重量。板材上的安装孔位也可以根据实际搭载的部件型号做微调，不需要改动整体轮廓就能适配不同配置的同系列设备，具备一定的通用性，能够减少同系列设备的结构件开模成本，缩短产品的结构开发周期。
