带操作钢梯平台的立式工业处理罐

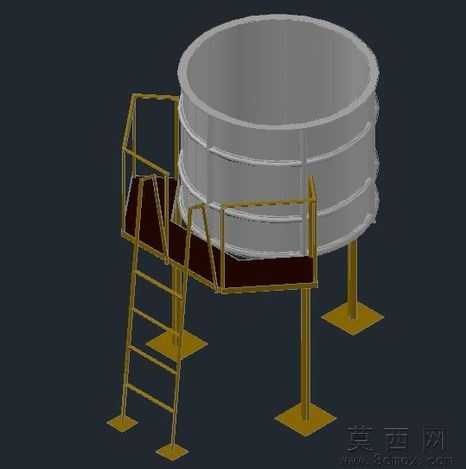

本模型为立式工业处理罐三维设计成果，建模阶段采用参数化特征建模方式构建整体结构，首先完成圆柱形罐体主体的轮廓搭建，罐体设置多道环形加强筋结构，通过环形阵列与拉伸凸台命令实现筋位的均匀排布，保证罐体结构强度的同时还原工业罐体的真实外观特征。罐体配套设计有侧装式操作平台，平台主体采用框架式钢结构，台面做防滑纹理处理，平台边缘设置符合安全规范的防护栏杆，栏杆由竖向立杆与横向扶手通过焊接约束组合而成，栏杆转角处做圆弧过渡处理，避免尖锐棱角带来的安全隐患。平台与地面之间设置直爬钢梯，钢梯踏步做等距均匀排布，梯身两侧设置连续扶手，钢梯底部与平台框架、地面预埋底座分别做固定约束，保证攀爬结构的稳定性。罐体底部采用三根均匀分布的立式支腿做支撑结构，每根支腿底部配置方形安装底座，底座表面预留安装孔位，可通过螺栓与地面基础完成固定连接，支腿与罐体侧壁之间设置加强肋板，分散罐体承重载荷，避免长期使用出现结构变形。材质渲染阶段，罐体主体采用哑光银灰色金属材质，模拟碳钢罐体做防腐涂装后的视觉效果，表面添加细微的磨砂质感与轻微的环境反射，还原工业金属的真实触感；操作平台台面采用深棕色防滑涂层材质，钢梯、栏杆、支腿等钢结构件统一采用暖金色金属漆材质，与罐体主体形成清晰的视觉区分，便于快速识别不同结构部件；背景采用深灰色纯色背景，搭配柔和的三点布光方案，主光源从斜上方投射，突出罐体的环形结构与平台的框架层次，辅助光源补充暗部细节，避免结构连接处出现死黑区域，顶光勾勒整体轮廓，让模型整体立体感更加突出。设计过程中严格遵循工业罐体的常规设计比例，罐体直径与高度比例、平台宽度与罐体直径的匹配度、钢梯踏步的间距与倾角、支腿的分布角度与承重长度均参考实际工业设备的设计规范，保证模型结构具备合理的工程参考价值，各部件之间的装配关系清晰明确，无干涉错位问题，可用于工业场景展示、设备布局规划、相关结构设计参考等场景。
