marzocchi外啮合齿轮液压动力泵结构

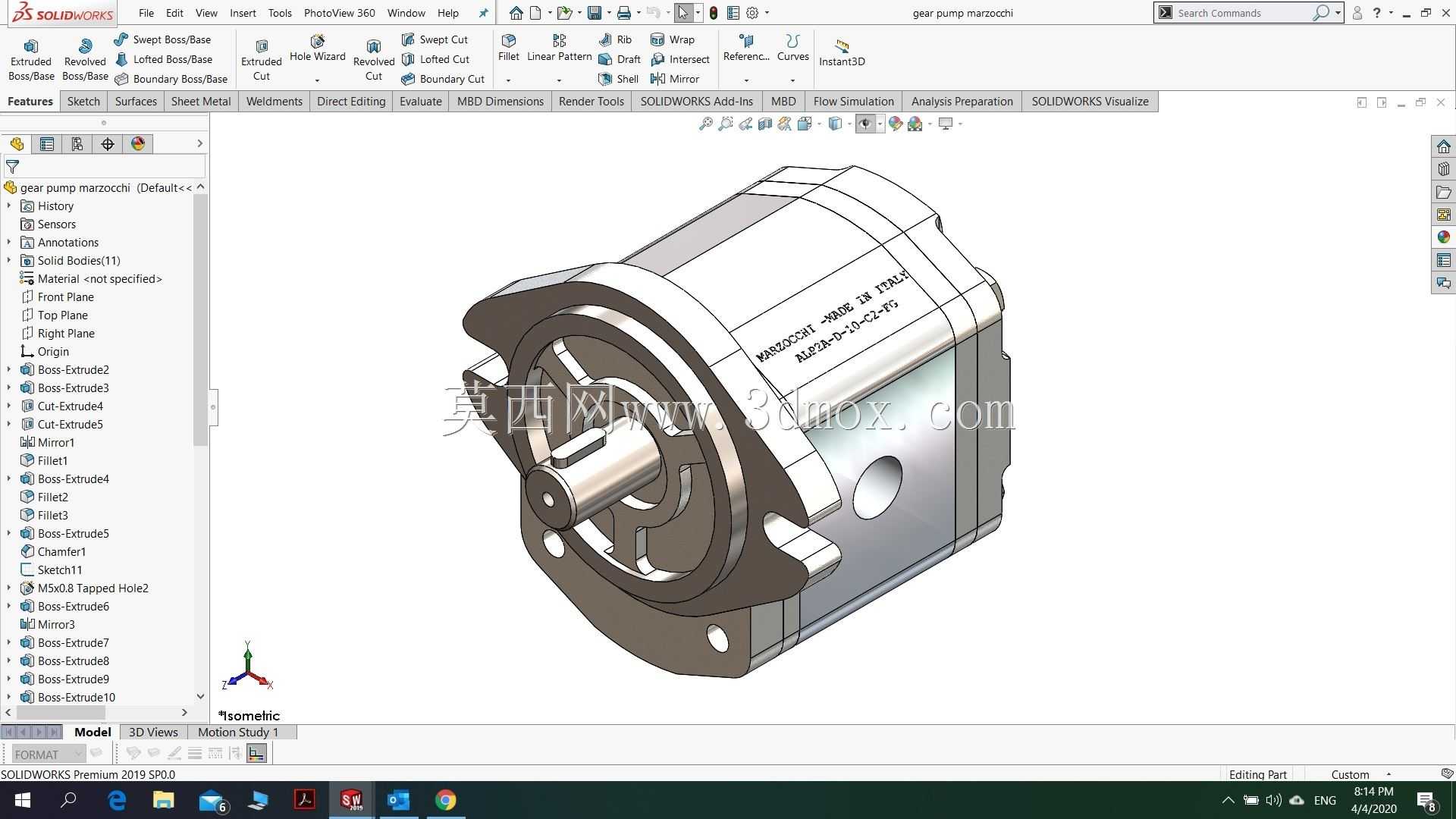

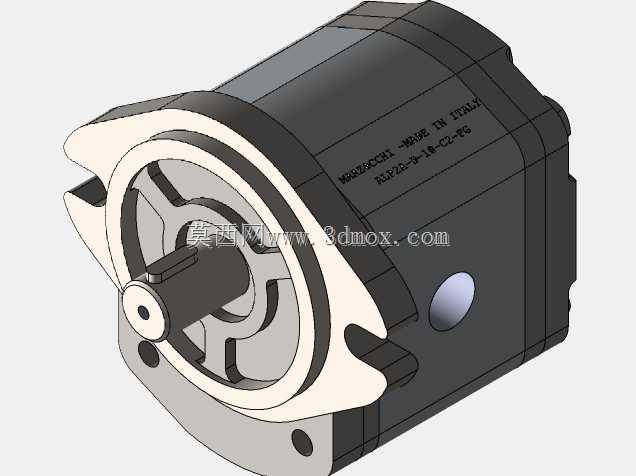

　　这款外啮合齿轮泵的三维结构，可直接用于液压系统的选型校核、安装布局模拟以及逆向结构参考，在工程机械、农用装备、工业液压站这类需要稳定高压油源的场景中十分常见，核心作用是将原动机输入的机械能转化为液压油的压力能，为后续的油缸、液压马达等执行元件提供稳定的压力油输出。从结构设计来看，泵体采用一体化压铸铝合金壳体，兼顾轻量化与耐压强度，进出油口采用侧置法兰式布局，安装时可根据管路走向调整安装方位，适配不同设备的布管需求；内部一对渐开线圆柱齿轮为核心做功部件，齿轮端面采用浮动侧板结构，可随工作压力自动补偿端面间隙，大幅降低高压工况下的内泄漏，容积效率相比固定侧板结构提升15%以上。主动轴伸出端采用双唇口油封结构，内侧封油唇阻挡液压油外泄，

　　外侧防尘唇阻挡外界粉尘、水汽进入泵腔，适配多粉尘、高湿度的户外作业工况；轴端采用平键传动结构，可直接匹配电机或内燃机的输出轴，传动扭矩传递稳定，无打滑风险。安装边界方面，前端法兰采用菱形安装止口，止口直径、安装孔位间距完全匹配行业通用安装尺寸，可直接替换同规格系列齿轮泵，无需改动设备原有安装支架；泵体总长度控制在紧凑范围内，最大外径适配小空间安装需求，进出油口通径匹配对应流量的管路通径，避免通径不匹配造成的沿程压力损失。建模过程中完整还原了内部卸荷槽结构，可直接用于流体仿真的模型前处理，避免重复建模的工作量；齿轮啮合间隙、齿顶与泵体间隙均按实际加工公差设置，可直接用于装配干涉检查、运动仿真验证，帮助设计人员快速完成液压系统的布局校核，提前规避安装干涉、管路干涉等实际装配中容易出现的问题。
