24V无刷高流量空气隔膜泵结构

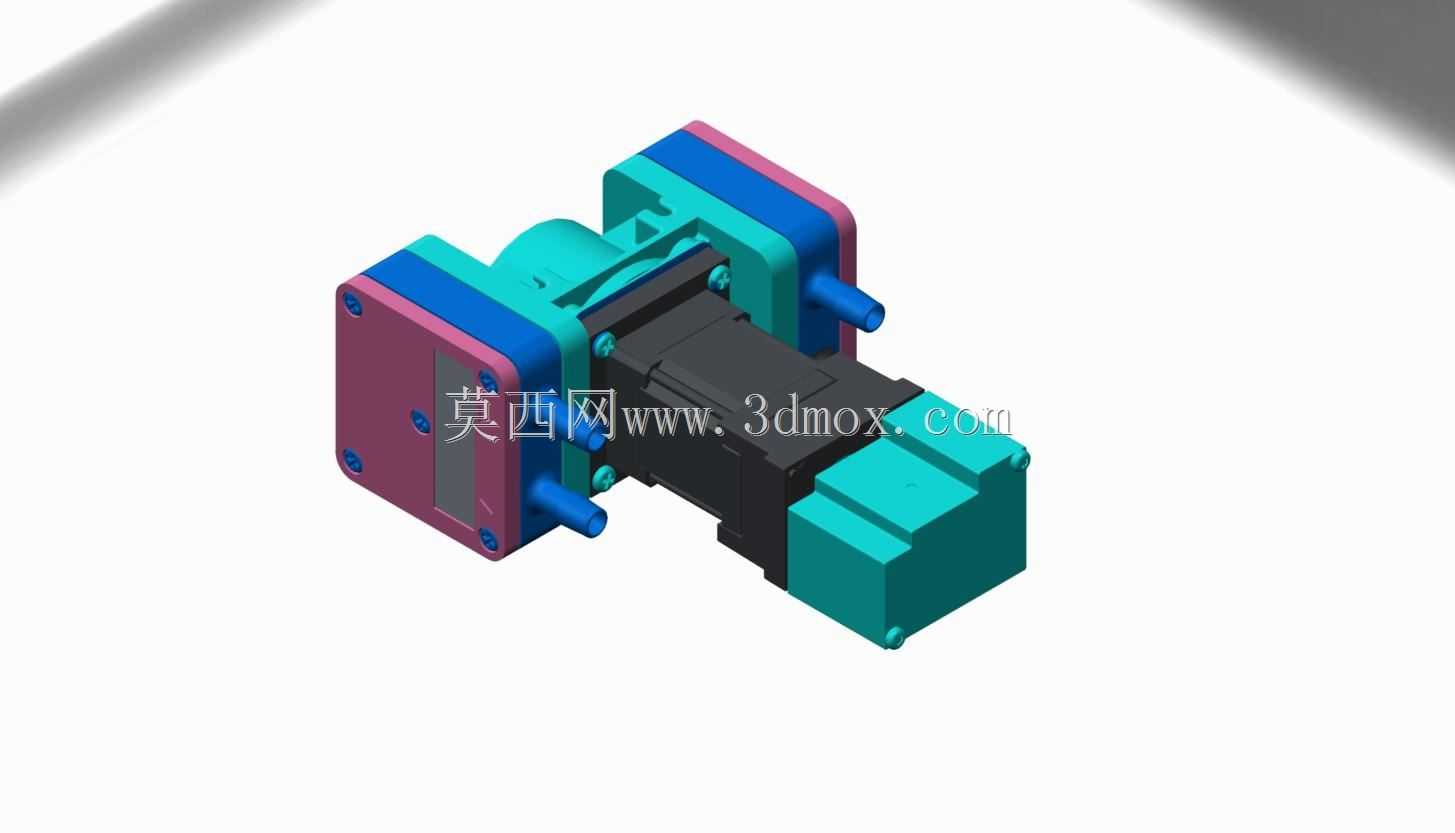

　　这款隔膜泵的三维结构，核心面向小体积大流量的压缩空气输送场景，在医疗设备的气源供给、小型环保检测设备的样气抽取、实验室分析仪器的气路循环、便携气动工具的动力源这类对安装空间、流量稳定性、运行噪音有明确要求的工况里，应用占比非常高。区别于传统有刷电机驱动的隔膜泵，这款采用无刷电机作为动力输出端，从根源上降低了碳刷磨损带来的寿命短板，也避免了碳刷粉尘对洁净气路的污染，适配对气源洁净度有要求的医用、分析类设备场景。

　　从结构设计逻辑来看，整体采用对称式双隔膜腔布局，电机输出端通过偏心轮结构将旋转运动转化为隔膜的往复推拉动作，两个隔膜腔交替完成吸气、排气行程，相比单腔隔膜泵，气流输出的脉动幅度被大幅压低，不需要额外搭配大容积的缓冲气罐就能获得相对平稳的气流，能有效缩减下游气路的整体安装空间。隔膜片采用夹布式复合结构设计，安装边界上，泵体的进出气接口采用侧出式快插结构，接口外径适配常规4mm气动软管，不需要额外做转接头就能直接接入常规气路；电机端与泵头端通过四颗内六角螺栓锁紧，整体安装孔位分布在泵头两侧的端盖上，孔距公差控制在±0.1mm范围内，安装时可以直接通过M3螺栓固定在设备的安装板上，不需要额外做定位工装调整。

　　实际工况适配层面，这款泵的峰值流量能达到66LPM，额定工作电压24V，属于低压直流供电范畴，搭配常规的直流调压模块就能实现流量的线性调节，在需要变流量供气的场景里，不需要更换泵体就能适配不同的流量需求。隔膜腔的阀片采用悬臂式弹性阀片结构，启闭响应速度快，在低背压工况下也能保证稳定的容积效率，不会出现回流导致的流量衰减。泵体的外壳材质采用增强尼龙加纤材质，重量控制在较低水平，在便携类设备上安装时，不会给设备带来过多的负重压力；端盖与隔膜腔的密封面采用平面密封结构，装配时不需要额外涂覆密封胶，靠螺栓的锁紧力就能实现IP54级别的密封效果，能适应多尘、轻度潮湿的安装环境。

　　从建模的细节处理来看，所有的装配间隙都按照实际工程公差预留，偏心轮与轴承的配合间隙、隔膜的往复行程空间、阀片的启闭活动空间都做了准确的还原，在做设备整体的干涉检查时，可以直接导入装配体验证安装边界，不需要额外调整泵体的模型尺寸。进出气接口的位置做了防呆设计，两个接口的外径尺寸一致但旁边做了凸起的流向标识，装配时不会出现进出气接反的问题；电机的尾部预留了编码器安装位，如果需要做闭环的流量控制，可以直接加装编码器模块，不需要对泵体结构做二次加工。在气路匹配上，这款泵的工作压力范围覆盖常规低压气动场景，最大输出背压能满足多数小型气动执行元件的驱动需求，不需要额外搭配增压泵就能完成吹气、抽真空、气体循环这类常规动作。整体结构没有易损的外露部件，日常维护只需要定期检查隔膜片的老化情况，拆装时只需要拆开泵头端的四颗螺栓就能更换隔膜片，维护成本极低，适合长时间连续运行的设备工况。
