液压系统用压力开关调节部件结构

　　在液压动力单元、小型液压站以及集成式液压阀组的配套设计中，这类压力调节开关部件是保障系统压力稳定、实现压力阈值触发控制的核心元件之一，常被布置在阀块的预留安装面，直接接入压力油路，无需额外增设过渡连接块，能有效缩减液压系统的整体布管空间。从实际使用场景来看，这类部件既可以作为系统超压保护的触发元件，在油路压力超过设定阈值时输出电信号切断泵源动力，也可以作为压力保持回路的控制元件，配合蓄能器实现保压区间的压力自动补偿，在小型机床液压夹具、工程车辆辅助液压回路、自动化生产线液压工装的控制系统中都有广泛适配性。

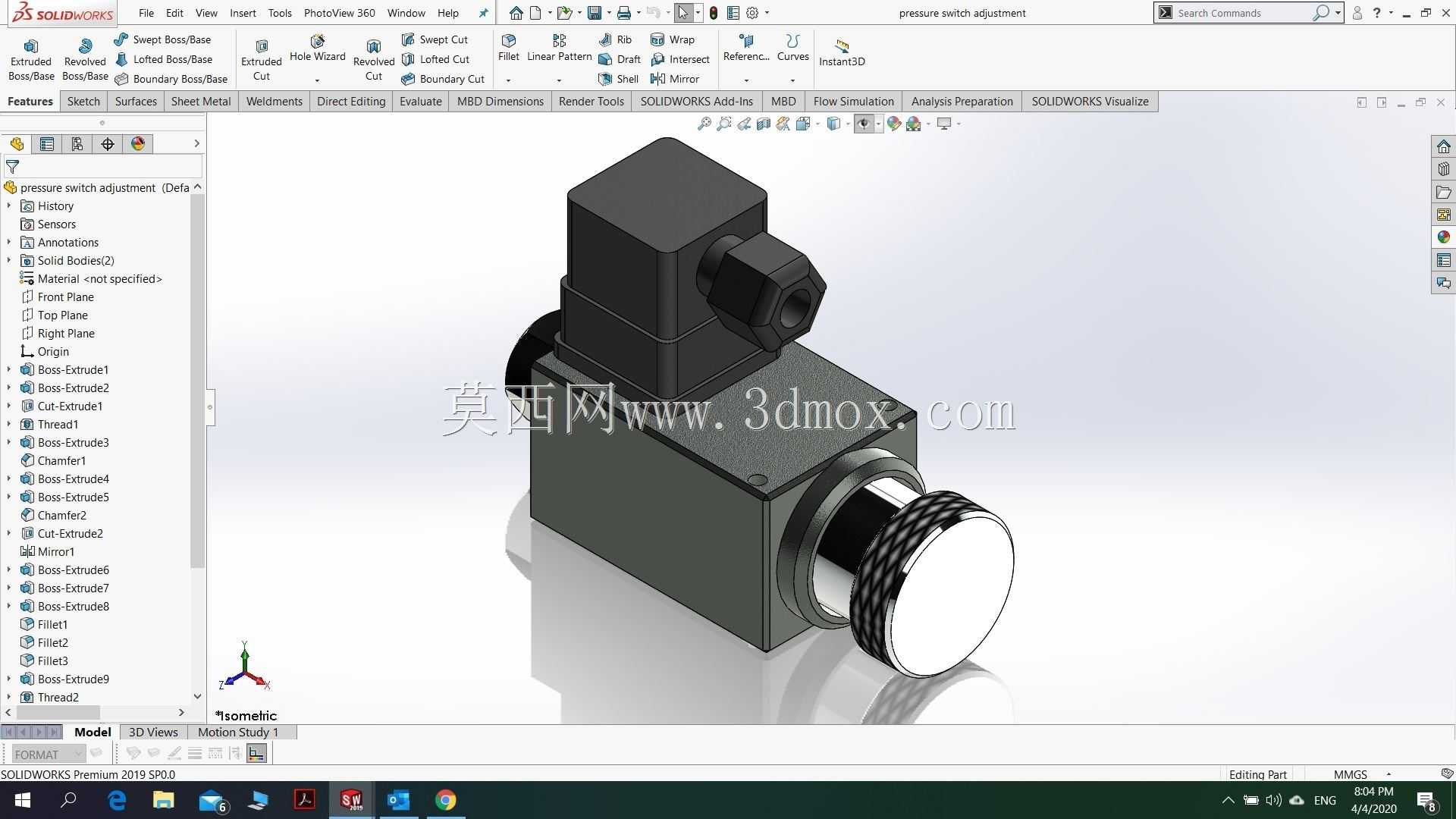

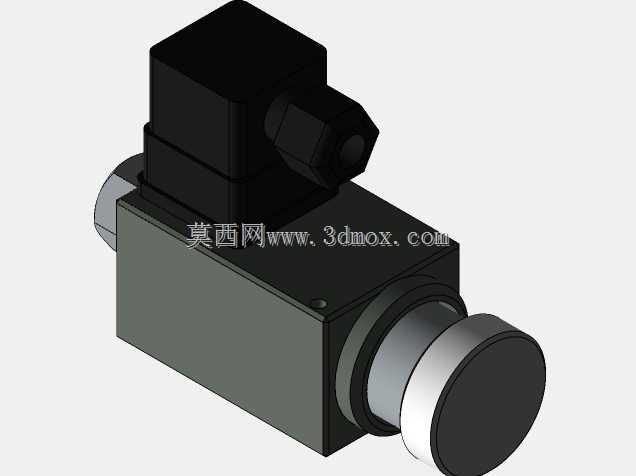

　　从结构设计逻辑来看，该部件采用阀体与电磁驱动单元集成式布局，上部的方形接线腔体预留了标准电气接插件安装位，接线端采用侧向出线设计，能避免安装后管路与线缆出现干涉，下部的阀体部分设置了标准安装贴合面，可直接通过螺栓固定在阀块平面，配合密封槽实现油路密封，无需额外配置安装支架。端部的滚花调节旋钮采用防滑纹理设计，调试人员无需专用工具即可手动完成压力阈值的粗调，旋钮内部设置了锁紧结构，调整完成后可锁定位置，避免设备运行过程中因振动导致设定值偏移。

　　在建模过程中，需要重点关注几个安装边界尺寸：首先是阀体安装面的螺栓孔位间距，需匹配常规6通径阀块的通用安装孔距，保证部件可以直接替换同规格的常规压力开关；其次是接线腔体的上部空间预留，需要留出至少20mm的接线操作空间，避免接插件安装后与周边阀件产生碰撞；调节旋钮的外伸长度也经过优化，在满足手动调节操作行程的前提下，尽可能缩减轴向尺寸，避免部件突出阀组过多导致运输、安装过程中出现磕碰损坏。内部的流道设计采用阶梯式阻尼孔结构，能平缓油路压力波动对调节阀芯的冲击，避免压力检测过程中出现信号跳变，提升压力控制的稳定性，阀芯与阀体的配合面采用高精度间隙密封设计，既保证阀芯滑动顺畅，又能减少内泄漏量，保障压力检测的精度。
