自动化设备用切边法兰型直线运动衬套

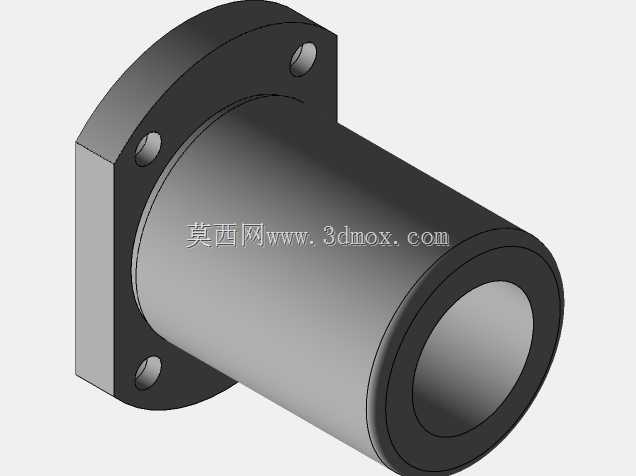

　　这类切边法兰结构的线性衬套，在自动化产线的往复运动机构里应用十分普遍，常见于点胶工位滑台、移栽模组的导向轴配套、检测设备探针位移机构这类需要低阻力直线往复动作的场景，核心作用是为光轴类运动部件提供稳定的径向支撑，同时约束运动路径的径向偏移，保证往复动作的同轴度精度。从结构设计来看，采用单侧切边的法兰安装形式，相比圆形法兰更节省安装空间，尤其适合安装面空间局促、相邻部件排布紧凑的设备内部工位，法兰端面上预留的三个安装孔位呈三角分布，安装时通过螺栓直接将衬套固定在设备安装立板或台面上，不需要额外设计衬套压盖或者定位台阶，能大幅简化安装座的机加工工序，降低装配环节的调校难度。衬套主体为等径圆筒结构，内孔与配套导向轴采用间隙配合，

　　内壁预留有润滑脂存储槽，长期运行时可以存储少量润滑介质，减少轴与衬套之间的滑动摩擦阻力，降低运动过程中的磨损量，延长整套运动机构的维护周期。设计这类衬套时，首先要匹配常用导向轴的直径公差，内孔的尺寸精度一般控制在H7级，保证轴在衬套内滑动时无卡滞、无明显径向窜动；法兰端面与衬套主体轴线的垂直度需要严格管控，避免安装后衬套轴线与安装面不垂直，导致轴运动时出现别劲、磨损加剧的问题；切边位置的设计要避开安装孔的受力区域，保证法兰安装后的连接强度，不会因为往复运动的侧向力导致法兰变形。从安装边界来看，这类衬套的法兰厚度较薄，安装时只需要在安装板上开出与衬套主体外径匹配的过孔，将衬套主体穿入过孔后，法兰切边贴合安装板定位面，

　　拧入固定螺栓即可完成安装，不需要额外的轴向固定结构，轴向占用空间远小于带锁紧结构的同类导向件，在小型自动化设备的紧凑布局里优势明显。实际选型使用时，需要根据配套轴的运动行程、负载大小确认衬套的长度，长行程、侧向负载偏大的工况下选择更长的衬套主体，提升支撑稳定性，短行程、轻负载的工位可以选择短款规格，进一步压缩机构的整体尺寸。衬套的外圆一般采用基轴制公差，与安装板过孔的配合选用过渡配合，既可以保证安装后衬套不会随轴的往复运动出现窜动，也方便后期维护时的拆卸更换。
