工业级干漆混合搅拌站成套设备结构

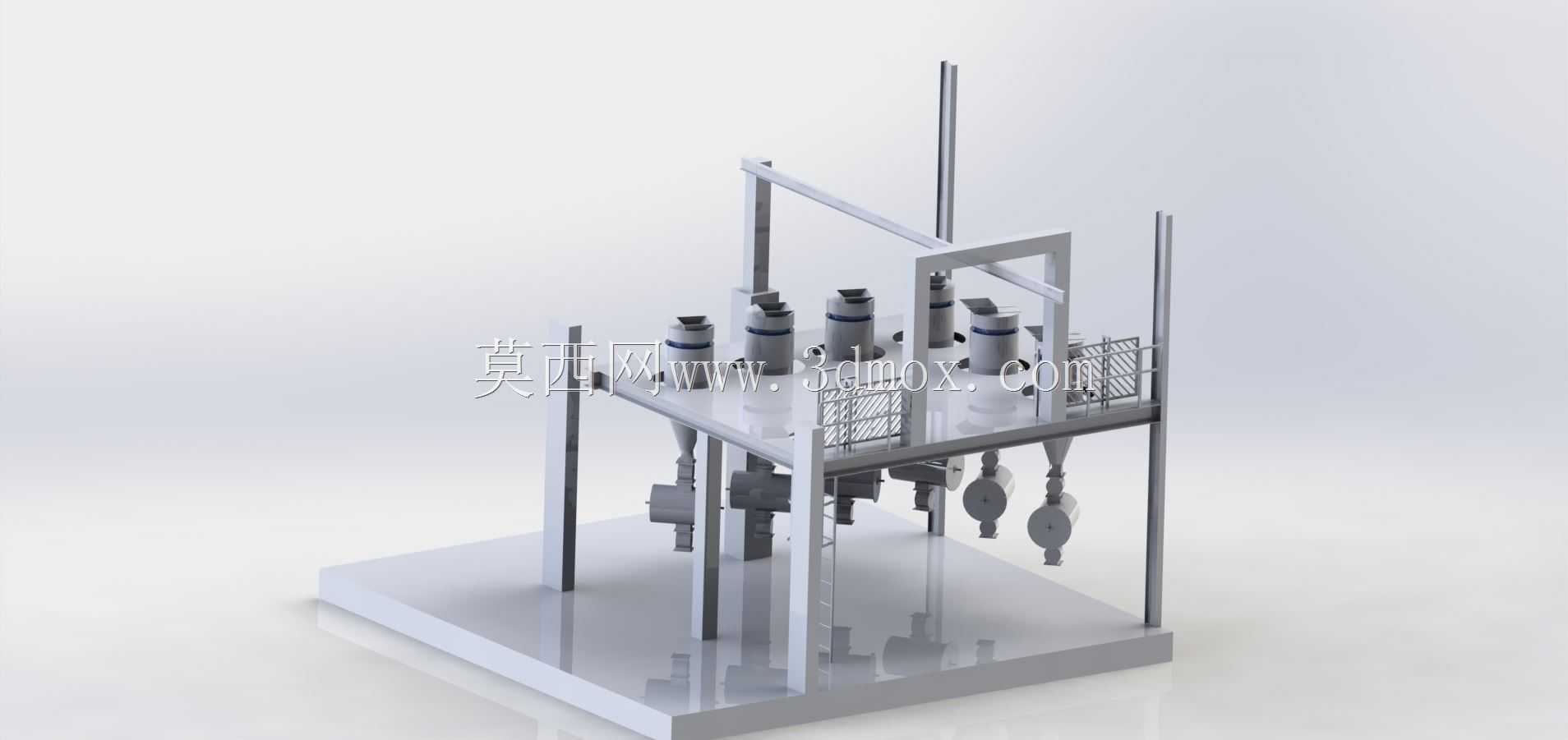

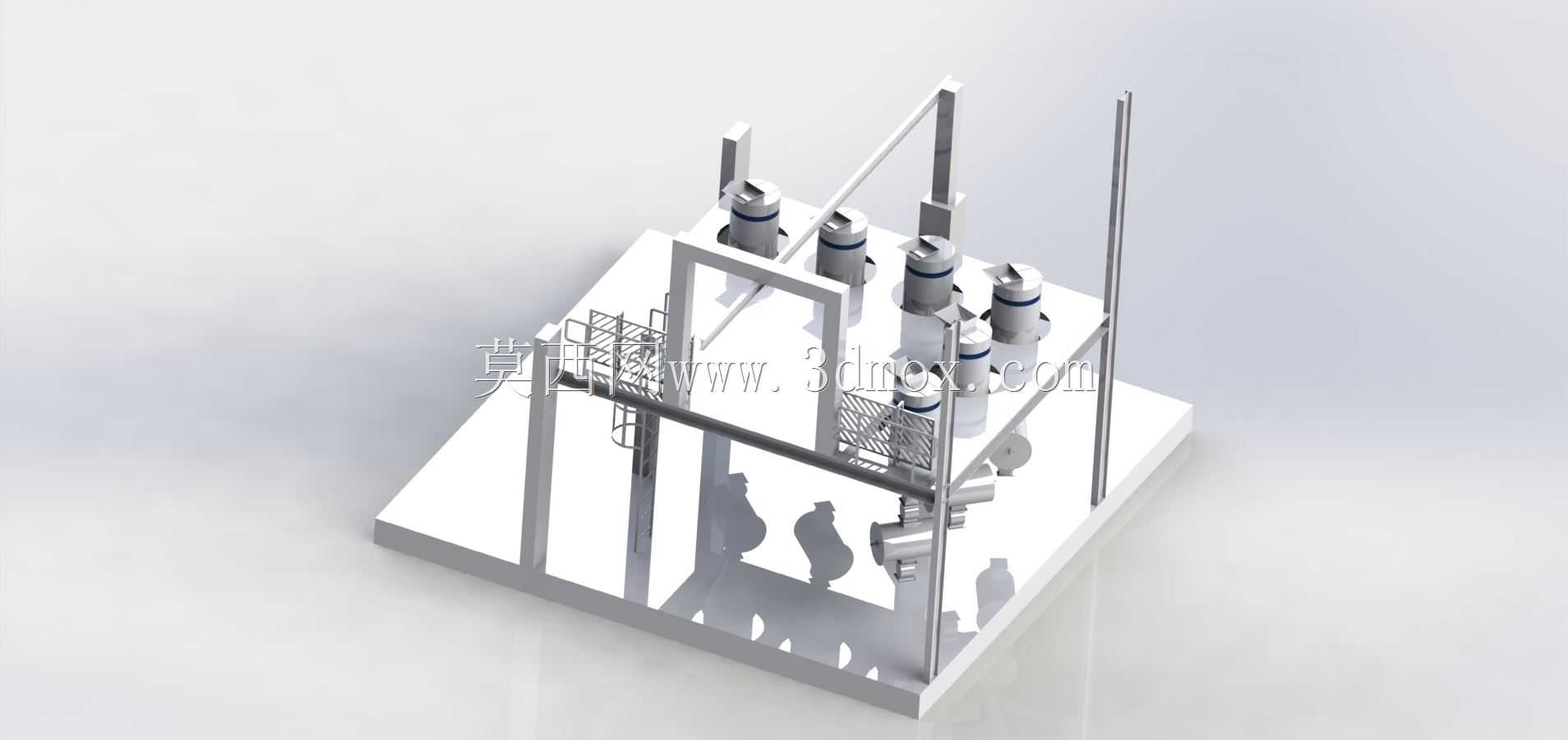

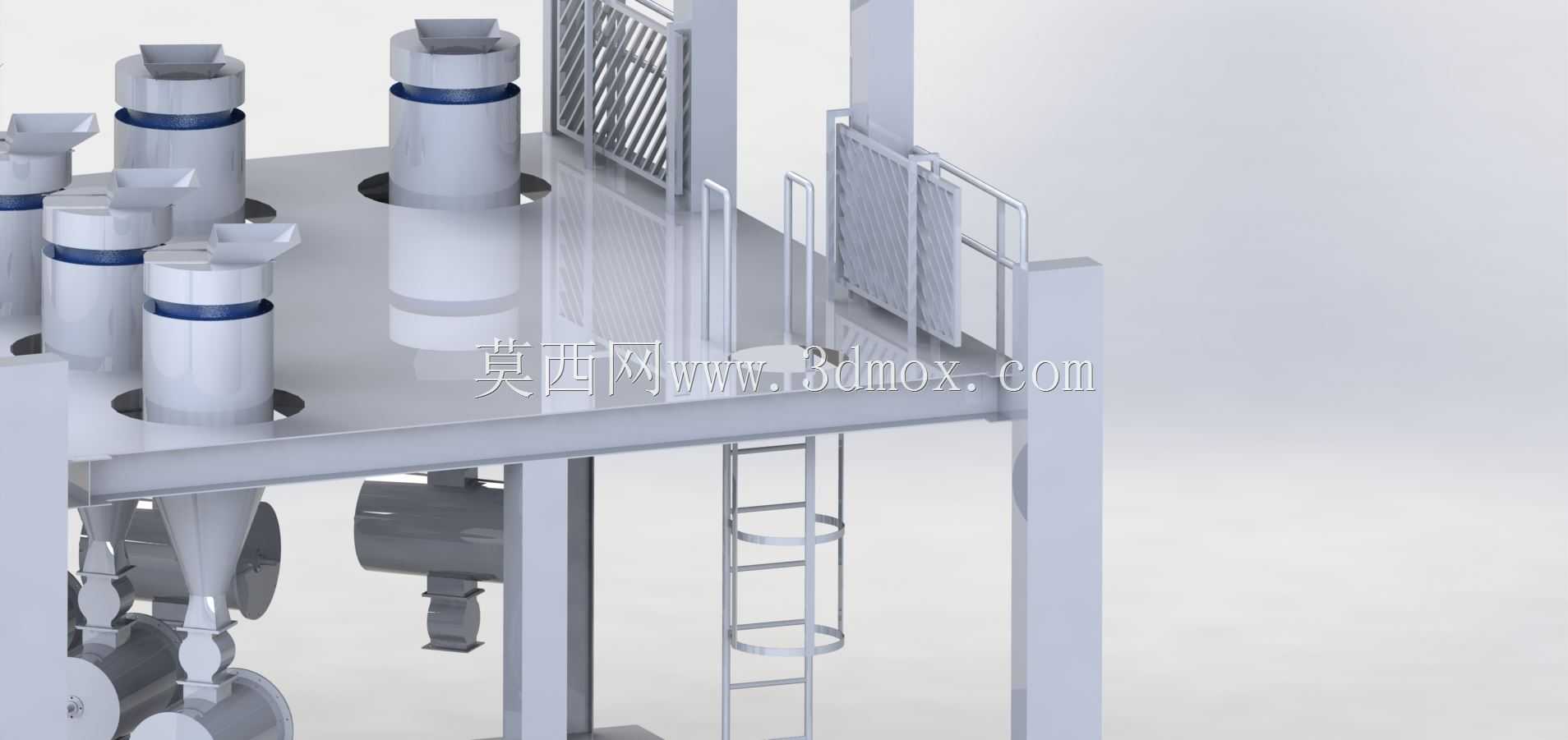

　　这套干漆混合搅拌站的三维结构，主要面向工业涂装生产线的原料预处理环节搭建，适配粉末涂料、干混漆料的批量制备场景，可直接对接上游粉体投料、下游成品输送的产线接口，在涂料生产、金属表面处理、建材涂装配套的车间中都能找到对应应用位置。从结构布局来看，设备采用双层钢平台承载设计，上层平台预留多组搅拌罐体的安装孔位，每个罐体对应独立的投料口与计量衔接位，可同时完成多批次不同配比干漆原料的同步混合作业，避免单罐作业的等待空窗，平台侧边设置带安全护栏的爬梯通道，满足日常巡检、设备维护的人员通行需求，护栏间隙、爬梯踏步间距均按照工业操作平台的安全规范设置，避免人员操作时的坠落风险。下层空间布置锥底出料结构与配套输送组件，

　　混合完成的干漆物料依靠自重从锥底滑落，可直接对接密闭式输送管道，减少粉体物料在转运过程中的扬尘逸散，锥底的倾斜角度经过反复校核，能够保证流动性一般的粉体漆料不会在罐底积料残留，减少换色、换批次时的清理工作量。设计过程中优先考虑了设备的安装边界条件，整体平台的长宽尺寸适配常规工业厂房的柱距排布，不需要对现有厂房结构做额外改造即可完成就位，上层罐体的排布间距预留了足够的阀门操作、管线布设空间，罐体与平台边缘的距离满足检修工具的操作空间要求，不会出现人员无法靠近设备操作位的问题。设备的支撑立柱采用等截面型钢制作，立柱与平台框架的连接位置做了加强筋处理，能够承受多罐满载运行时的动载荷与静载荷，避免搅拌作业时产生的共振传导到厂房结构上。

　　每个搅拌罐体上部设置防尘密封结构，投料时可对接密闭投料装置，减少车间内的粉尘污染，罐体中部的观察位可实时查看内部物料的混合状态，不需要开盖即可判断混合均匀度。整套结构的管线走向全部沿平台框架侧边排布，预留了电缆、气路、除尘管路的固定点位，现场安装时不需要额外做管线支架的二次设计，能够大幅缩短现场安装的调试周期。
