工业立式喷淋洗涤净化塔结构设计

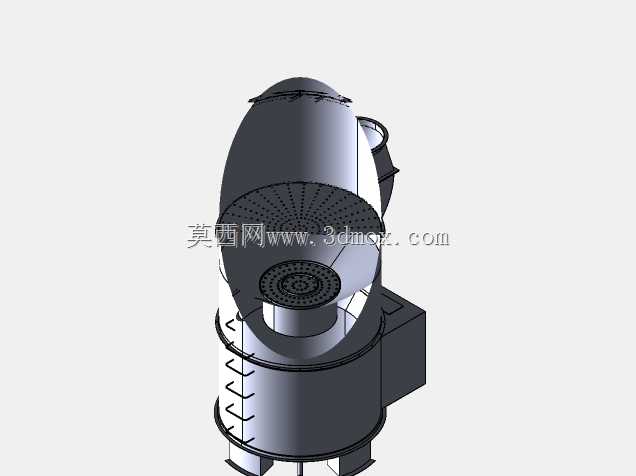

　　这款立式塔体结构的设计，最初是针对中小型机加工车间焊接烟尘、涂装线有机废气的末端净化需求做的方案，在做三维建模的时候，首先要考虑的是现场安装的边界条件——很多老旧车间的设备预留空间横向宽度不足，但层高相对充裕，所以采用分段式立式筒体结构，单节筒体的法兰连接边做了加厚处理，既方便运输时分段进场，也能在后期检修时快速拆开更换内部的喷淋层、填料层组件，不用整体吊装挪动塔体。塔体顶部的缩径段是排气出口，做了15度的锥角过渡，避免气流在出口处形成涡流增大风阻，顶部出口的法兰尺寸匹配常规的离心风机入口管径，不用额外做变径接头，减少现场安装的焊接工作量。塔体侧面均匀布置的四个快开式检修口，位置刚好对应每一层喷淋管的安装高度，检修人员不用钻进塔内，

　　站在外部操作平台就能拆卸堵塞的喷嘴，更换老化的密封垫，这一点是参考了多个现场运维人员的反馈做的优化，之前做的同类型塔体检修口位置偏下，运维时要探大半个身子进去，操作难度很大。塔体底部旁侧的方形箱体是循环水箱的集成段，把水箱和塔底做一体化焊接设计，省去了现场连接塔底和水箱的管道工序，也减少了接口处的漏水隐患，水箱内部预留了液位计安装位、补水口和排污口，底部做了3度的倾斜坡度，沉积的污泥会顺着坡度滑到排污口位置，不用人工进塔清淤。在做内部流场模拟的时候，特意调整了每层喷淋管的喷嘴角度，让喷出的洗涤液能完全覆盖塔体的横截面积，避免出现气流短路的情况，也就是部分废气没经过洗涤液吸附就直接从排气口排出，影响净化效率。

　　塔体底部的三个支脚做了加强筋焊接，每个支脚都预留了地脚螺栓安装孔，安装时只要把基础预埋螺栓对齐孔位锁紧即可，支脚的高度设计预留了排污管道的安装空间，不用额外垫高塔体。塔体的壁厚选择是根据处理风量对应的内部风压计算的，正常工作状态下塔体内部是微负压，不会出现筒体吸瘪的情况，同时外壁做了三层防腐涂层处理，适配酸性、碱性等不同性质的废气处理场景，不管是五金抛光的粉尘治理，还是化工车间的酸雾吸收，这个结构都能通过调整内部填料和洗涤液成分适配对应的工况。建模的时候把所有的连接法兰、密封槽、管线接口都做了1:1的还原，结构工程师拿到模型后可以直接提取零件图做生产下料，不用再二次核对安装尺寸，也能直接导入到CFD软件里做流场分析，优化喷淋层的布置间距。
