工业脉冲布袋式除尘设备结构设计

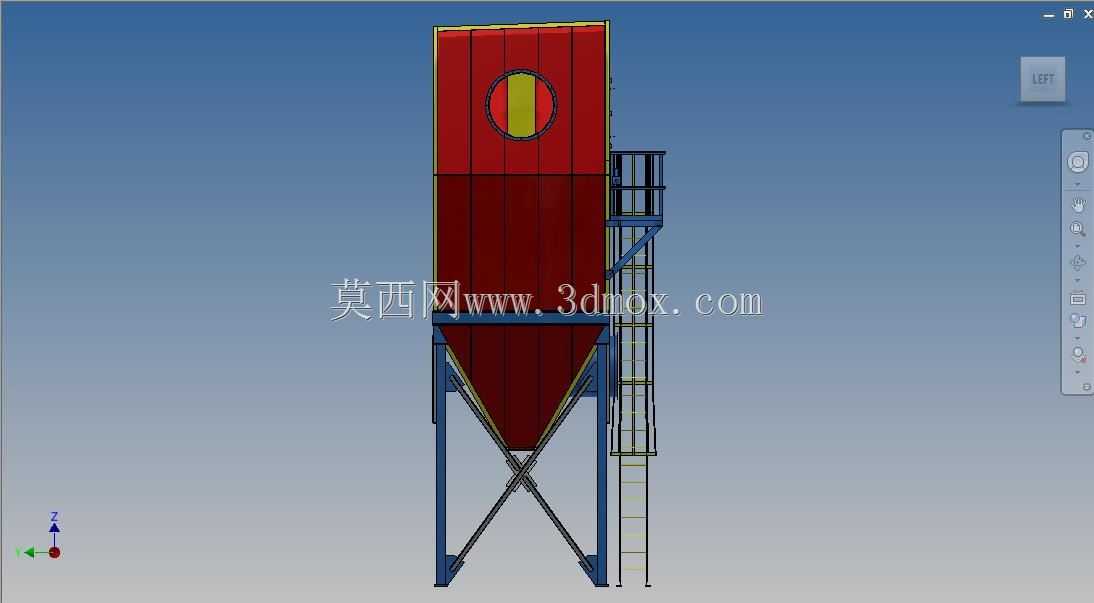

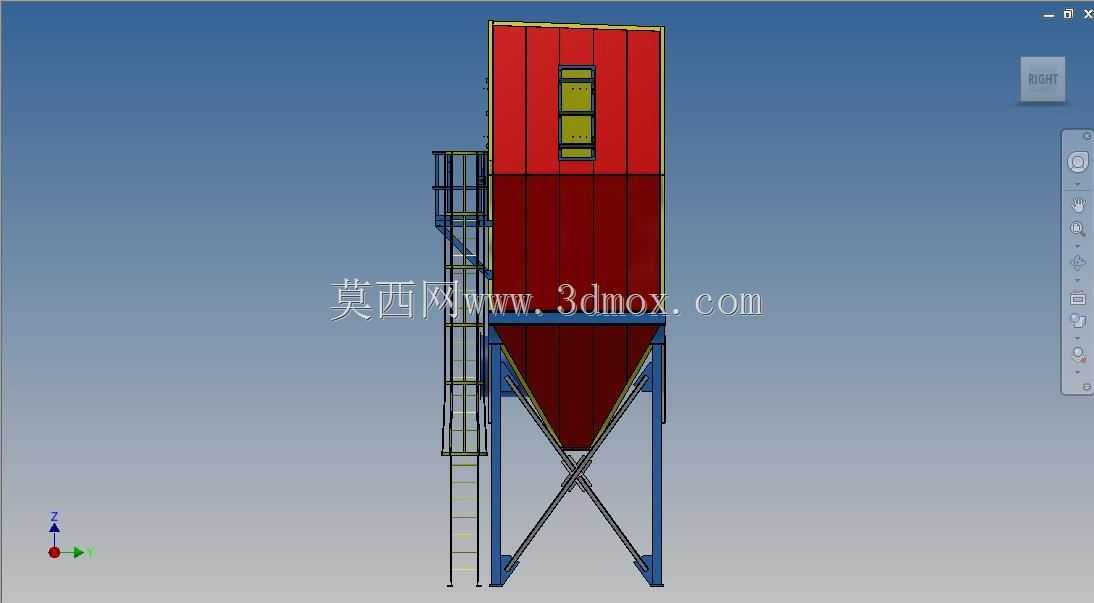

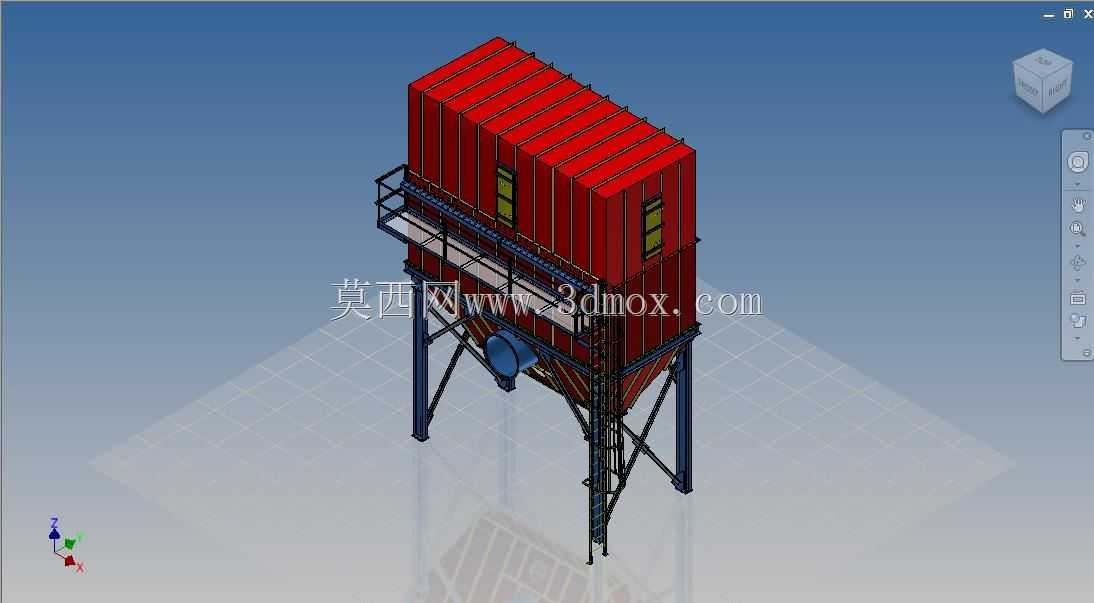

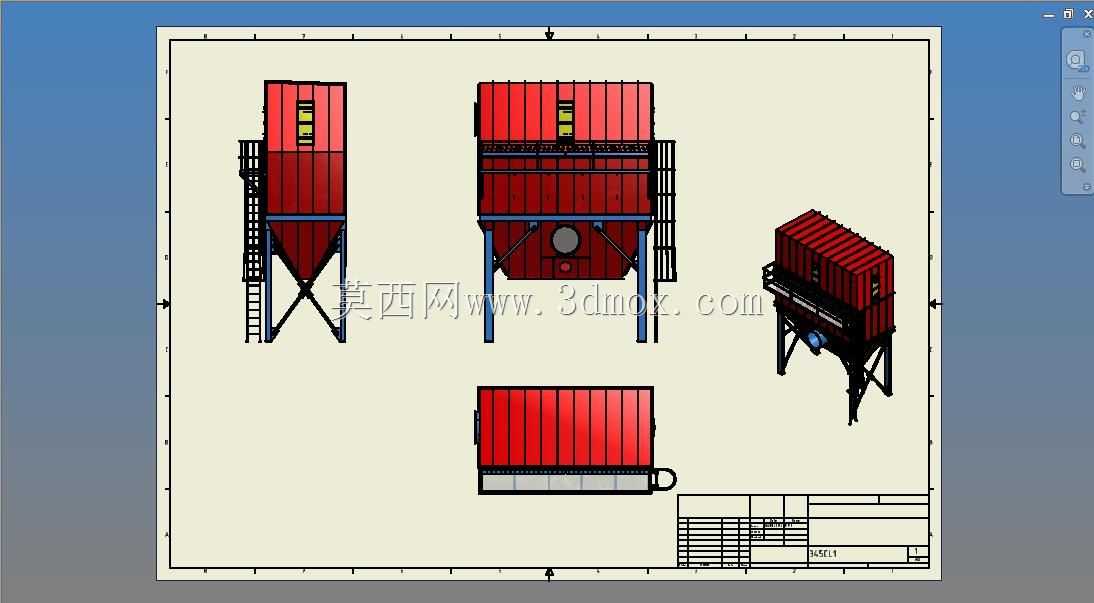

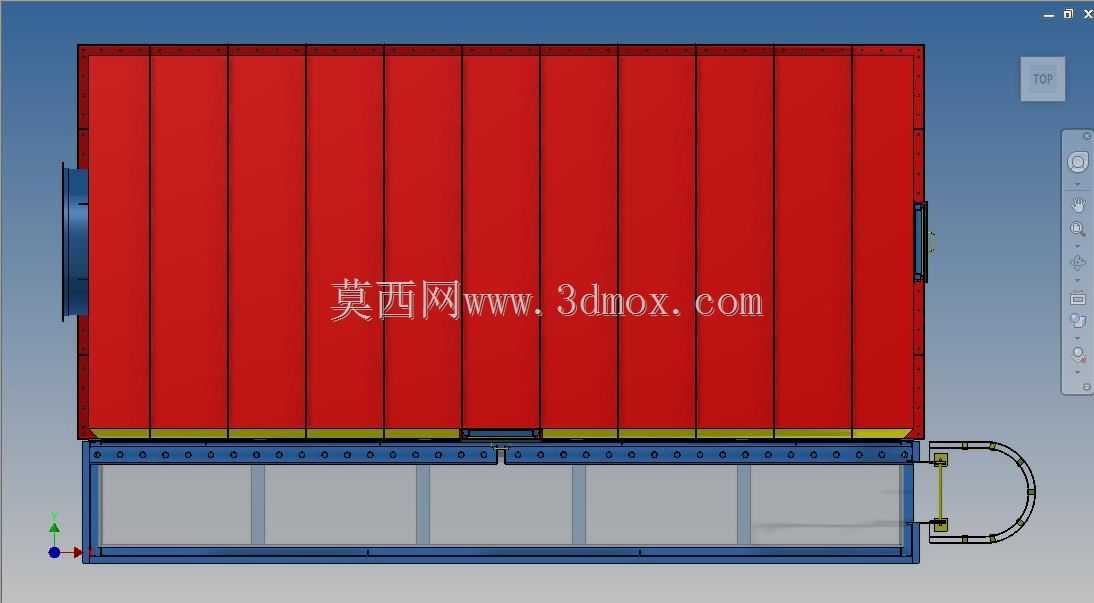

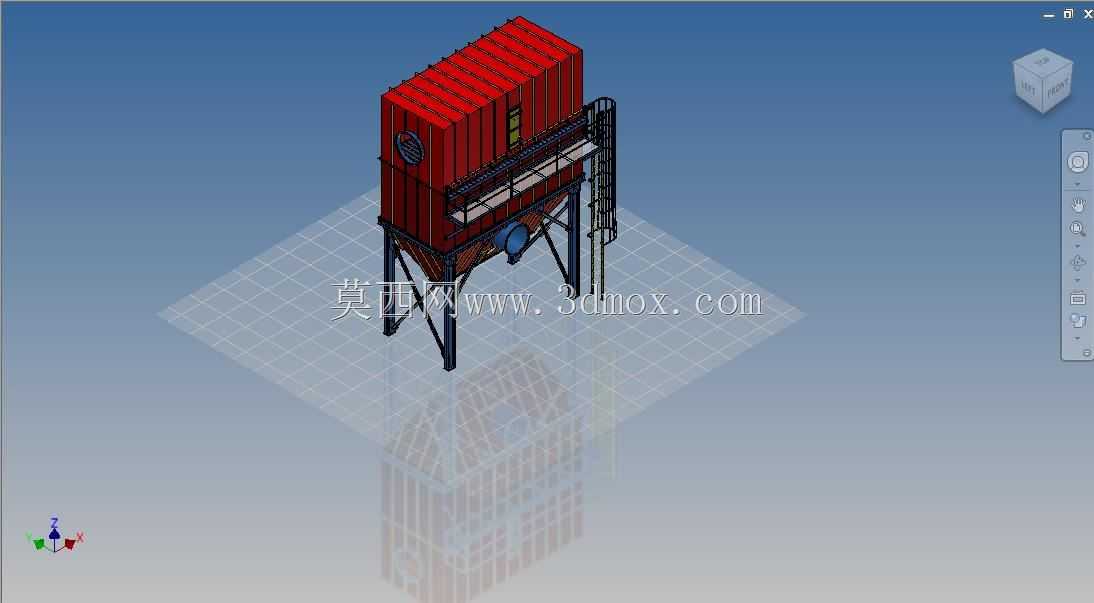

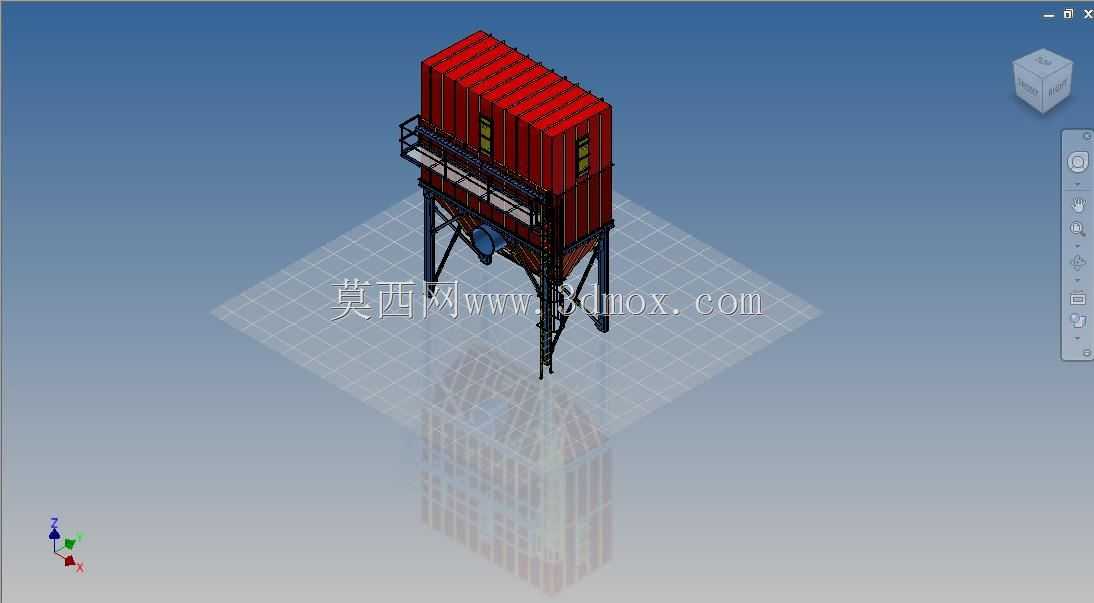

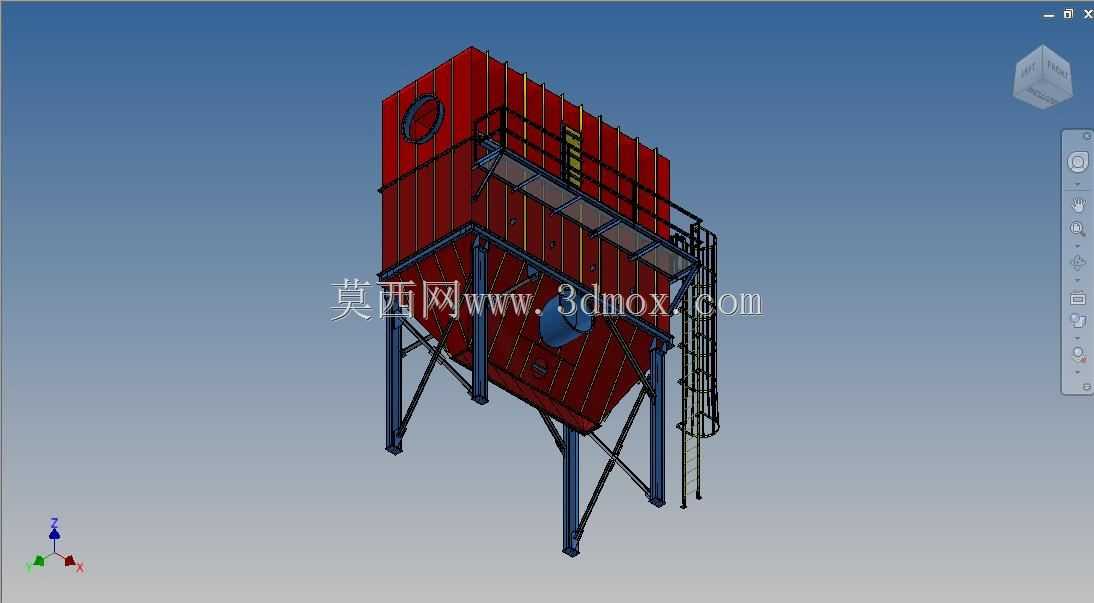

　　这套除尘设备的三维结构设计，主要面向水泥生产、建材加工、粉体输送等存在高浓度粉尘逸散的工业作业场景，在物料破碎、粉磨、仓储转运、配料混合等产尘工序中，承担含尘气体过滤、粉尘捕集回收的核心作用，是保障车间作业环境达标、降低无组织粉尘排放、回收有价粉体物料的关键配套设备。从结构设计逻辑来看，整体采用上箱体、中箱体、灰斗三段式模块化布局，上箱体内部布置喷吹清灰机构与净气腔，中箱体为过滤室，内置竖向排列的滤袋安装框架，灰斗段采用锥形收口设计，依靠重力自然沉降收集滤袋表面脱落的粉尘，侧面预留检修人孔与输灰设备对接法兰，可直接连接螺旋输送机或卸灰阀实现连续排灰。设备侧面设置带防护护栏的检修操作平台，搭配直爬梯连通上下作业面，

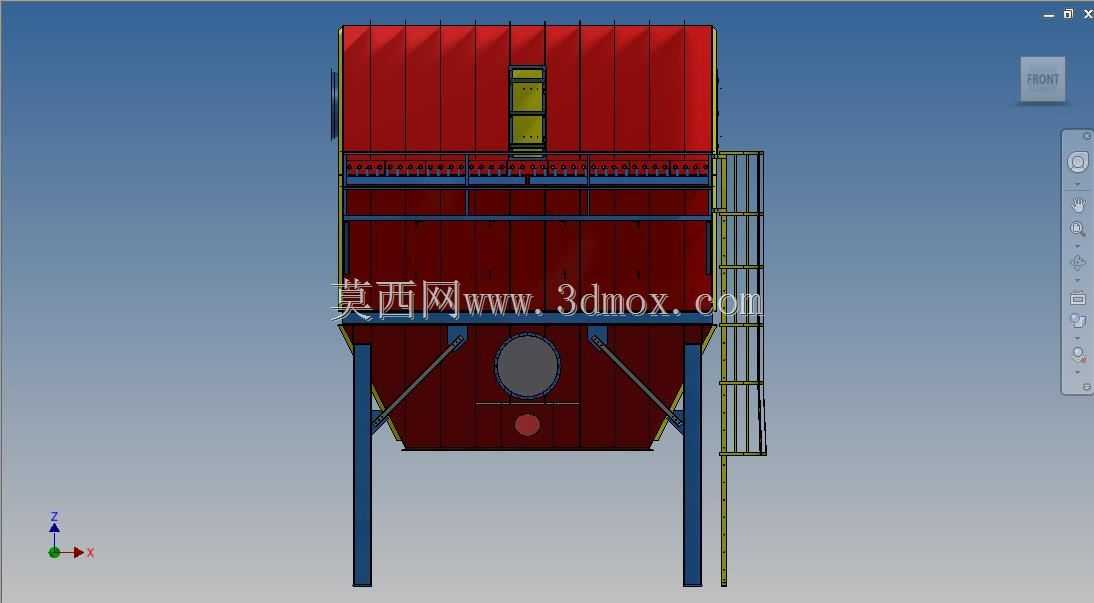

　　平台宽度预留足够的检修操作空间，可满足日常更换滤袋、检修喷吹阀的作业需求，爬梯踏步采用防滑结构设计，护栏高度符合工业设备安全防护规范，避免高空作业风险。设备支腿采用型钢焊接的桁架式支撑结构，可根据现场安装标高调整支腿高度，支撑点位均匀分布在灰斗与中箱体连接的加强筋位置，避免满载状态下箱体结构变形，支腿底部预留地脚螺栓安装孔，可直接与混凝土基础或钢结构平台固定，安装时需保证设备整体垂直度偏差控制在允许范围内，避免滤袋倾斜摩擦影响使用寿命。进风口设置在中箱体下部位置，采用侧进风设计，含尘气体进入箱体后先通过气流均布板降低流速，大颗粒粉尘在惯性作用下直接落入灰斗，减少滤袋的初始负荷，细小粉尘随气流上升附着在滤袋外表面，

　　过滤后的净气通过滤袋进入上箱体净气腔，从出风口排出接入后续排风系统。清灰系统采用脉冲喷吹结构，按设定周期向滤袋内部喷射高压气流，使滤袋产生瞬时膨胀振动，将附着在滤袋外表面的粉尘层抖落至灰斗内，可根据实际粉尘浓度调整喷吹压力与喷吹周期，在保证过滤效率的同时降低压缩空气能耗。设备外形设计充分考虑现场运输与安装限制，整体宽度适配常规工业厂房的通道尺寸，顶部预留吊装点位，可实现整体吊装就位，侧面的观察窗可实时查看内部滤袋积灰状态，无需频繁开盖检查。在安装边界方面，设备四周预留不小于800mm的检修通道，顶部净空需满足喷吹机构的拆装需求，灰斗下方需预留足够的输灰设备安装空间，进风口与出风口的法兰尺寸可对接常规工业通风管道，无需额外制作变径接头即可完成管路连接。
