多孔定位板式钻削加工工装夹具

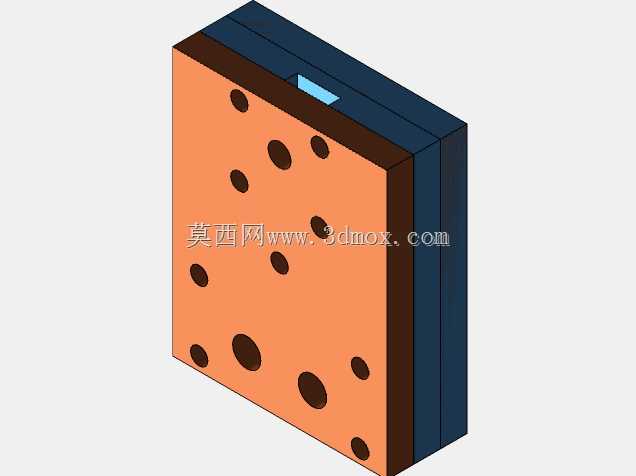

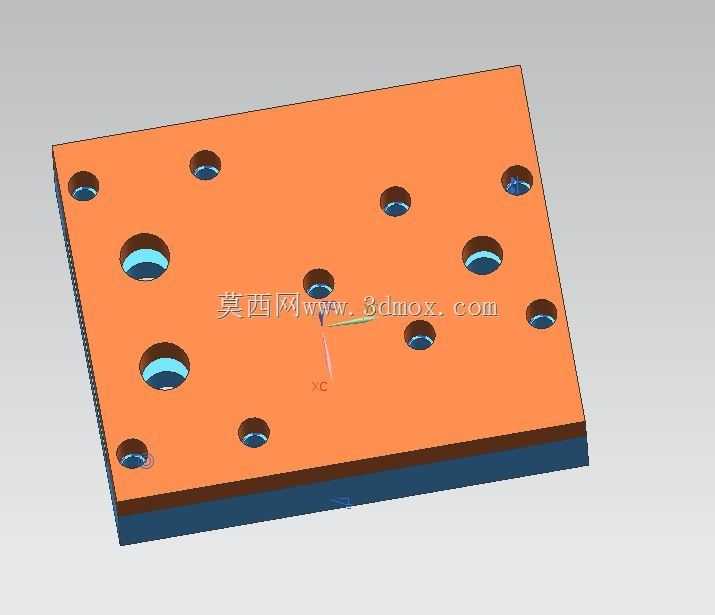

　　在机械加工的钻削工序场景里，这类板式钻模是孔系加工环节常用的定位工装，主要用于批量零件的钻孔作业导向，能有效规避划线找正带来的位置度偏差，降低操作人员的技能依赖度，提升同批次零件孔位的一致性。从结构设计来看，该钻模采用双层叠合板式结构，上层为带钻套安装孔的导向板，下层为定位承托基板，两层板通过侧边定位结构实现精准贴合，避免使用过程中出现层间错位影响导向精度。所有钻套安装孔的位置完全匹配待加工零件的孔系坐标，每个孔位的孔径根据对应钻头直径做适配设计，保证钻头切入时不会出现偏摆，孔壁的垂直度与位置度能稳定满足IT7级左右的加工精度要求。设计时优先考虑了工装的安装边界，整体为矩形板式结构，四个边角位置预留了工装压紧安装孔，

　　可直接通过压板固定在钻床工作台或者专用工装基座上，不需要额外制作过渡连接结构，适配绝大多数立式钻床、摇臂钻床的工作台装夹尺寸。实际使用过程中，待加工零件可通过定位销或者侧边挡块固定在钻模下方，钻头顺着钻套孔直接进给即可完成钻孔，不需要逐孔划线、找正，单批次零件的加工效率能提升60%以上，同时能减少钻头因为偏斜导致的崩刃损耗。这类钻模的导向板厚度经过受力核算，能承受钻削进给时的轴向冲击力，不会因为长期受力出现孔位变形，下层基板的厚度足够保证工装整体的刚性，装夹后不会出现翘曲变形，保证孔系的相对位置精度长期稳定。针对不同孔径的加工需求，导向板上的安装孔可配套更换不同内径的标准钻套，不需要重新制作整套钻模，

　　能适配同系列不同孔径规格的零件加工，降低工装的重复制作成本。在钻模的边角位置做了倒角处理，避免操作人员上下料时被锐边划伤，所有孔位的出入口都做了沉孔倒角，减少钻套压装时的应力集中，延长工装的使用寿命。日常维护时只需要定期检查钻套的磨损情况，及时更换超差的钻套即可，基板部分不需要频繁拆卸调整，能长期保持定位精度，非常适合中小批量零件的孔系加工作业，在通用机械零部件加工、小型五金件生产、设备维修配孔等场景都有广泛的应用空间。
