工业板材加工用格栅式切割作业台结构

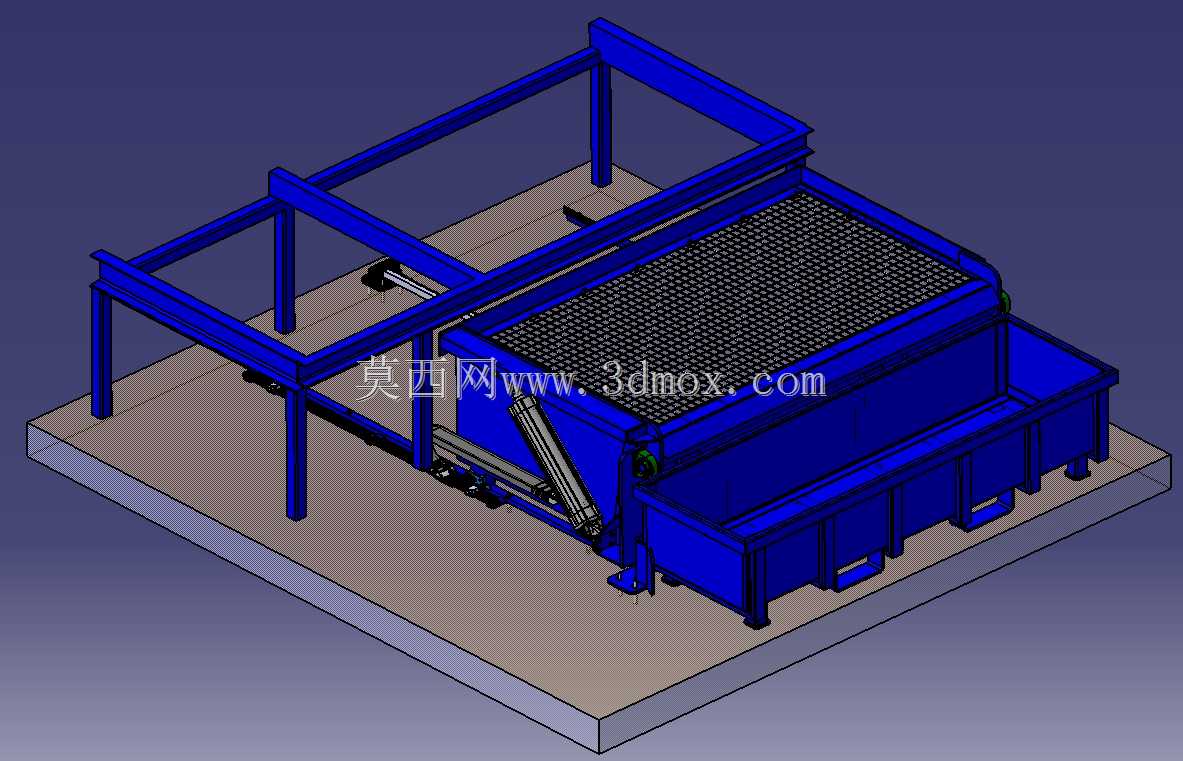

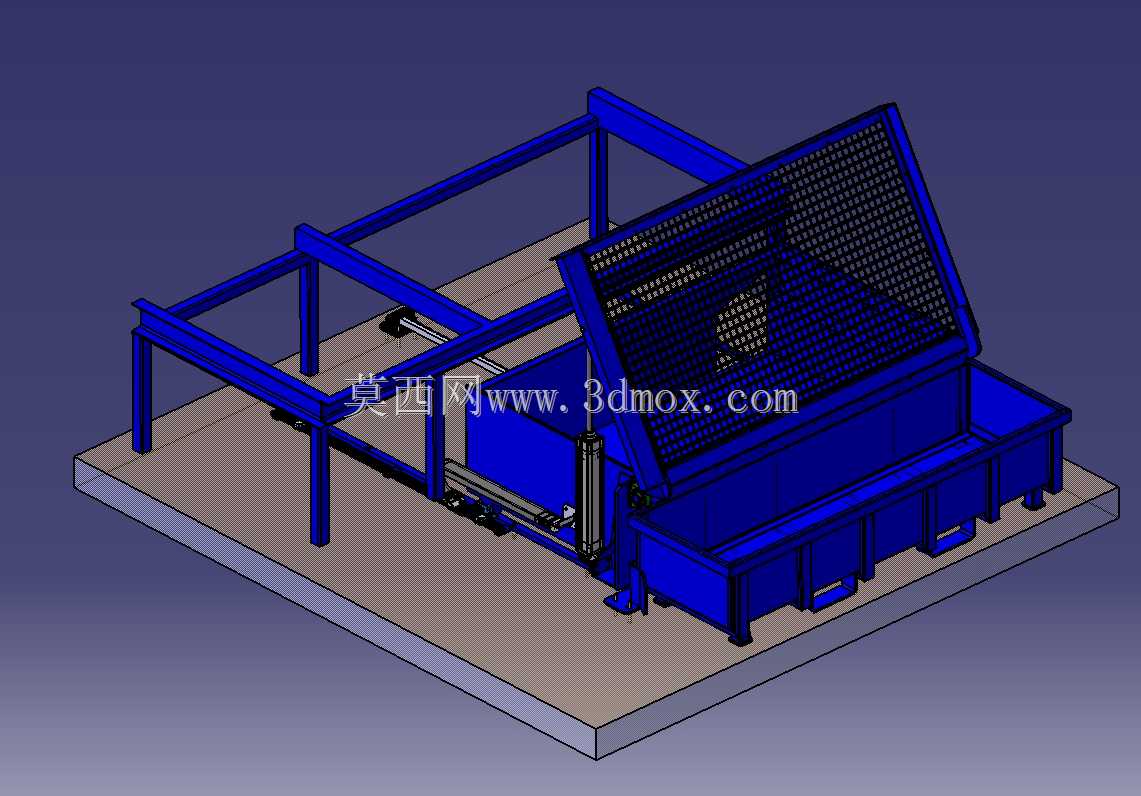

　　这套切割作业台主要面向金属板材、非金属板材的下料切割工位使用，常见于钣金加工车间、广告标识制作工坊、五金件下料工段等场景，适配等离子切割、火焰切割、小型激光切割等多种切割工艺的作业承载需求。整体结构采用框架式方管焊接机架作为主体承载基础，外围设置的高位机架预留了除尘罩、移动导轨的安装空间，可根据现场工艺需求加装随动抽风管路、切割头移动横梁等配套组件，无需额外改造主体结构即可适配不同自动化程度的切割设备。台面采用密集格栅式支撑结构，格栅间隙经过针对性设计，既能保证待加工板材的平稳承托，避免板材在切割过程中出现形变翘曲，又能让切割产生的熔渣、废料直接落入下方的集料仓，减少台面清理的工作量，同时避免熔渣堆积在支撑面上硌伤待加工板材表面。

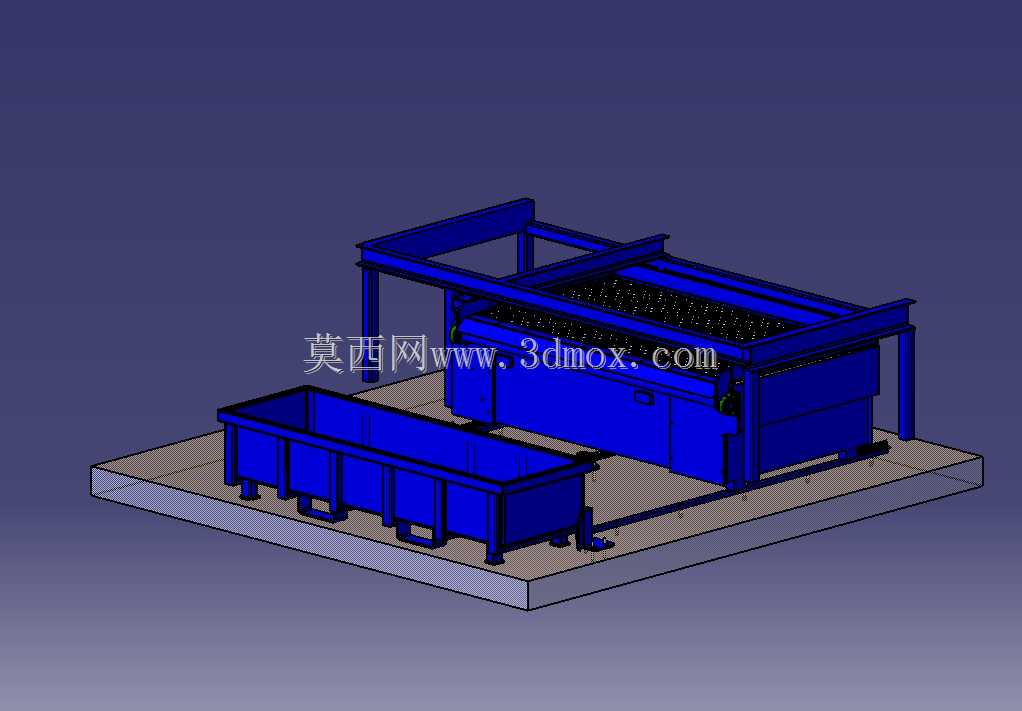

　　下方集成的抽屉式集料仓采用分仓设计，可分类收集切割废料与熔渣，抽拉式结构无需进入设备底部即可完成废料清理，降低日常维护的作业强度。设计过程中充分考虑了现场安装的边界条件，机架底部预留了地脚调节螺栓的安装位，可适应车间地面不平整的安装环境，调整台面水平度保证切割精度；整体机架的受力点经过强化处理，可承载大尺寸厚板材的重量，避免长期重载出现机架变形。高位机架的立柱间距经过合理排布，既预留了足够的上下料操作空间，方便操作人员使用叉车或吊装设备转运大尺寸板材，又保证了机架整体的结构刚性，避免配套移动组件运行时出现晃动影响切割精度。台面格栅采用模块化拼接设计，局部格栅出现烧损变形时可单独更换对应模块，无需整体更换台面，降低后期维护成本。设备的管线排布预留了专用走线路径，可将除尘管路、动力线缆、控制线缆统一收纳在机架侧边的走线槽内，避免现场管线杂乱影响作业安全，也方便后期的线路检修与组件升级。
