型材切割用台式砂轮锯结构设计

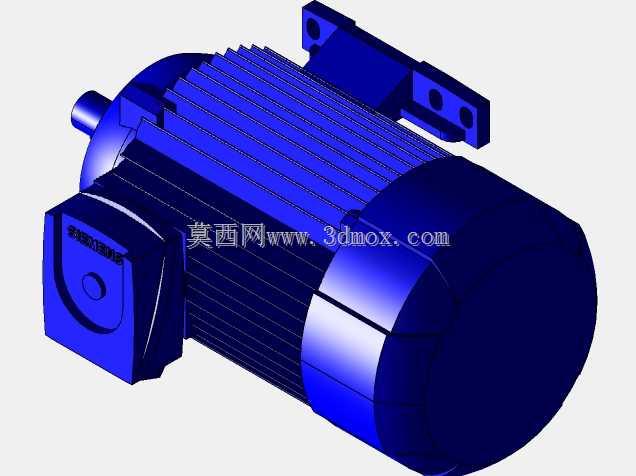

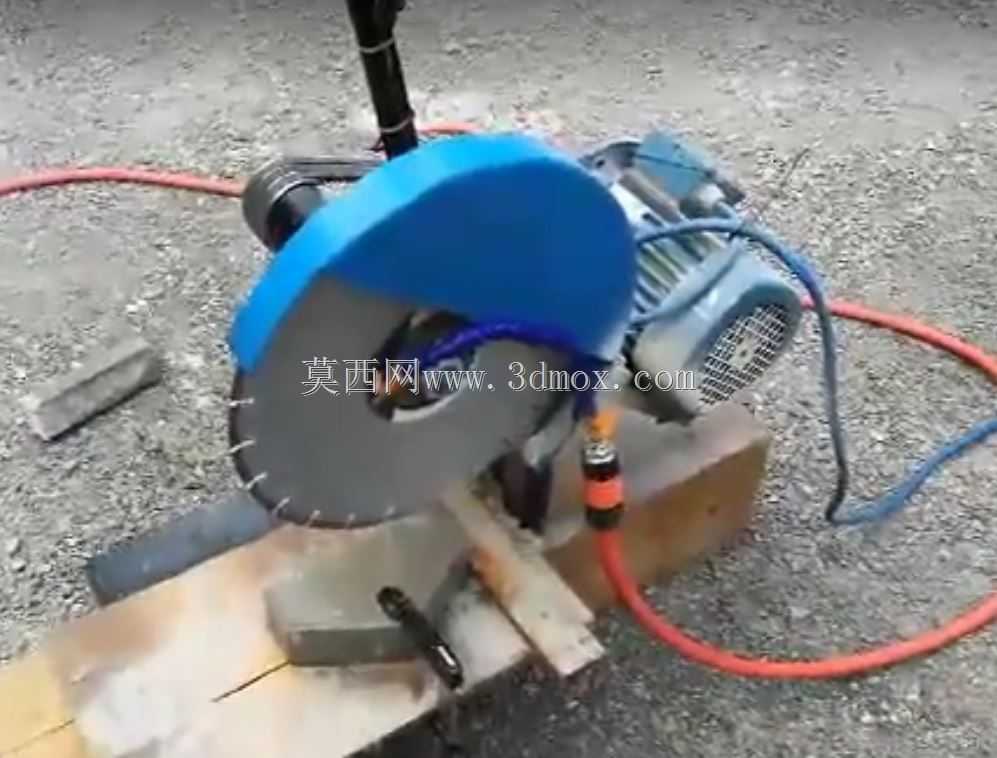

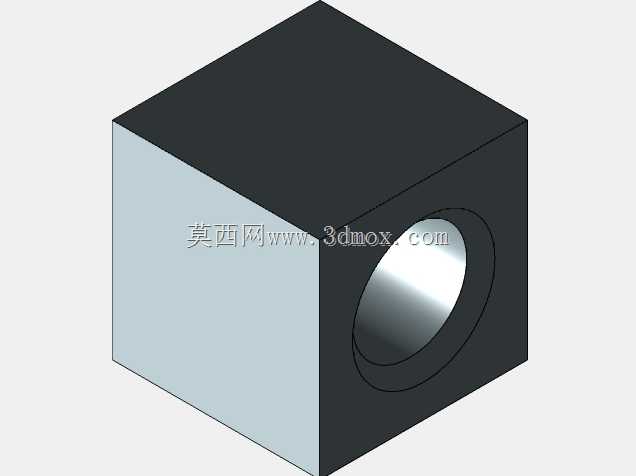

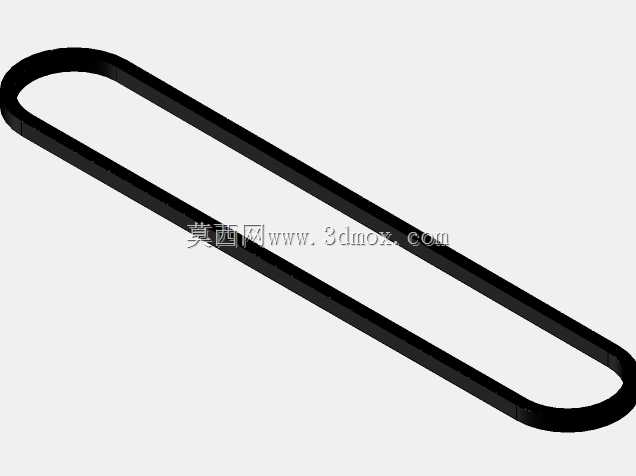

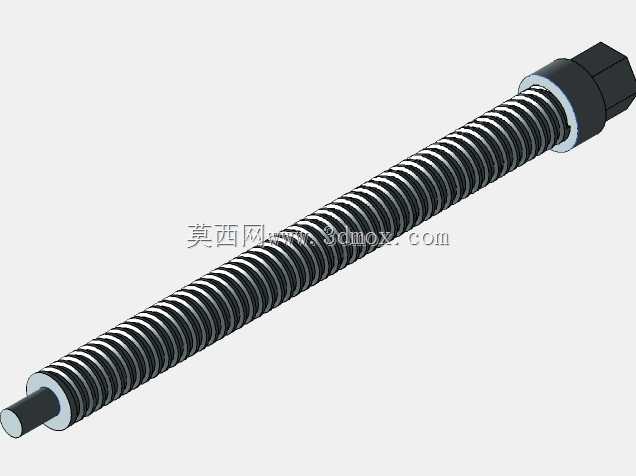

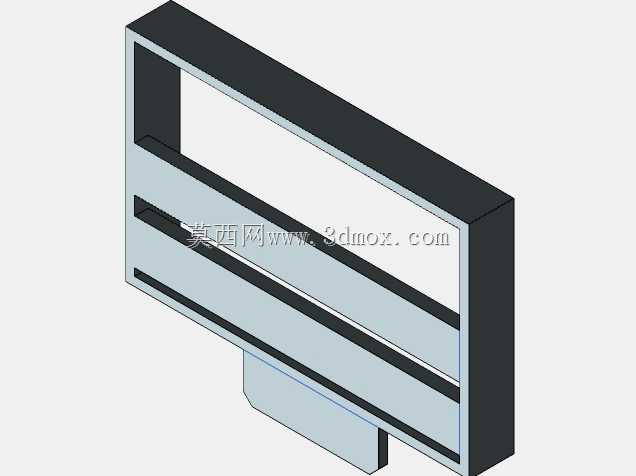

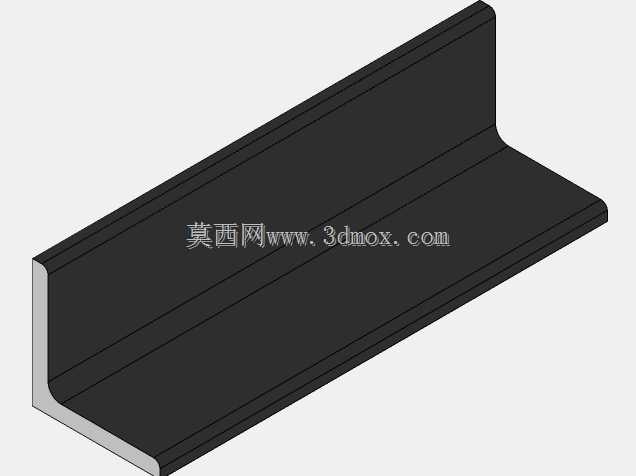

　　这类台式切割锯常出现在钢结构加工车间、五金维修站点、管道预制现场，主要用来完成金属型材、棒料、管材的定长截断作业，相比手持角磨机，台式结构的切割稳定性更强，切口垂直度更容易控制，作业过程中的安全冗余也更高。从结构设计逻辑来看，整套设备以底座为核心承载基准，底座采用厚重铸铁或焊接钢结构制作，既可以抵消切割过程中电机运转和砂轮接触工件产生的振动，也预留了工件装夹的工位，配套的快速压紧夹具可以快速固定不同截面形状的工件，避免切割过程中工件移位导致的砂轮崩裂、切口歪斜问题。动力单元采用卧式异步电机直连或皮带传动的结构，电机功率匹配常用400mm直径切割砂轮的负载需求，传动结构做了全封闭防护，避免切割产生的金属碎屑进入传动部件造成磨损。

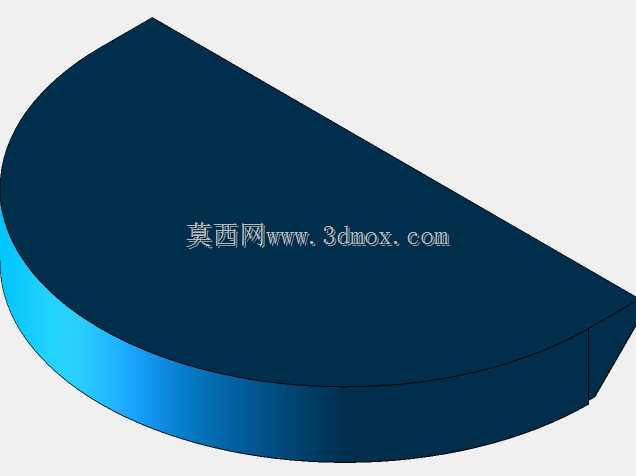

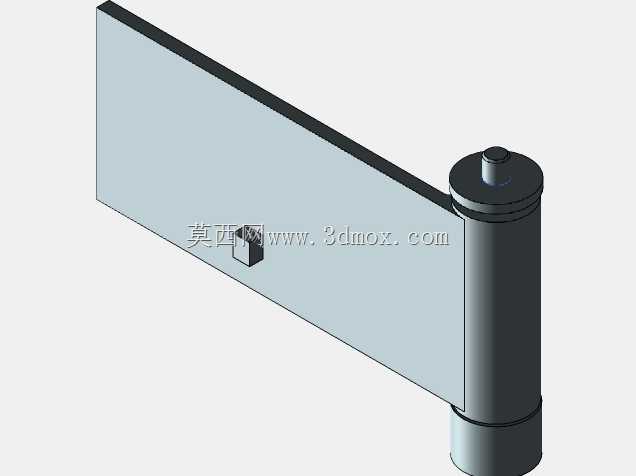

　　切割臂采用铰接式结构，铰接点设置在电机与砂轮护罩的重心平衡点附近，操作人员下压手柄时的力臂设计符合人体工程学，不需要施加过大的下压力就能完成进给，抬起时切割臂可以依靠配重或弹簧结构自动复位，减少操作人员的反复抬升动作负担。砂轮护罩采用厚钢板冲压成型，覆盖砂轮除切割作业区外的全部圆周范围，护罩的开口角度严格控制在安全范围内，即使砂轮出现意外碎裂，护罩也能阻挡高速飞出的碎块，避免伤及作业人员。设备的外接气源接口可以配套冷却吹屑装置，切割过程中持续喷出压缩空气，既可以给砂轮接触点降温，减少砂轮过热损耗，也能及时吹走切割产生的高温碎屑，避免碎屑堆积在工件表面灼伤操作人员，也能减少碎屑进入设备铰接缝隙造成的卡滞。从安装边界来看，

　　这类设备的底座占地面积约0.3平方米，作业时需要预留前后各1米的工件送料空间，上方预留0.8米的操作抬升空间，不需要额外做地基固定，放置在平整的硬化地面上就可以稳定作业，设备整体重量控制在合理范围，小型站点也可以通过简易搬运工具转移作业位置。设计过程中需要重点考虑铰接点的耐磨性能，铰接轴采用淬火处理的合金钢材质，配套铜套或自润滑轴承，长期高频使用也不会出现旷量，避免切割过程中锯片晃动影响切口质量；电机的接线部位做了防碎屑防护，避免金属碎屑进入接线盒造成电路短路；手柄部位做了绝缘防滑处理，即使设备出现轻微漏电也能保障操作人员安全。
