小型ER16铣削主轴机械结构设计

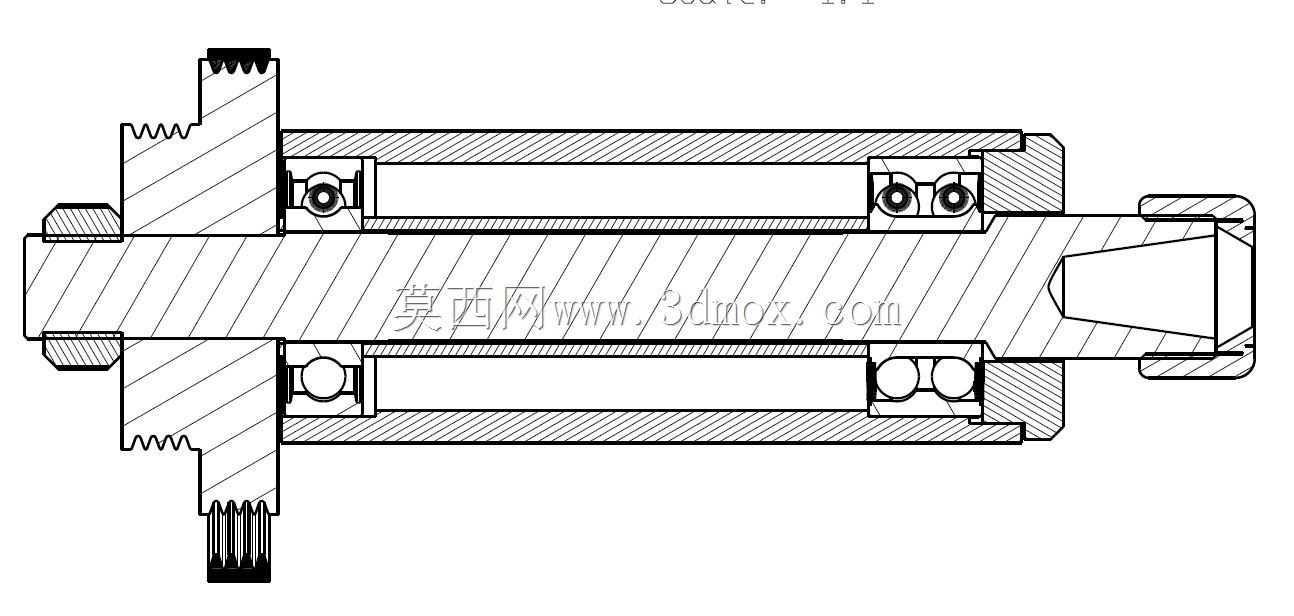

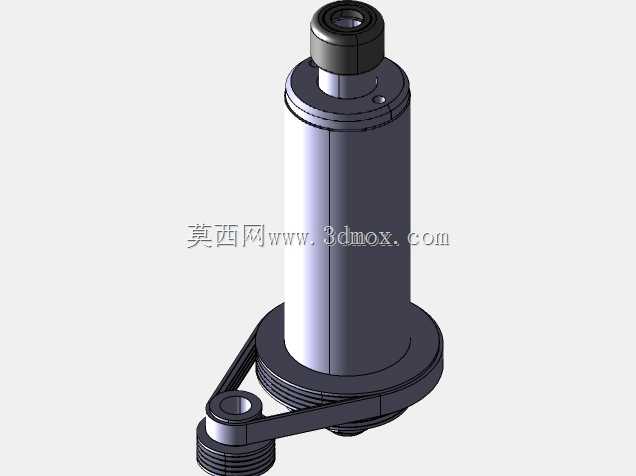

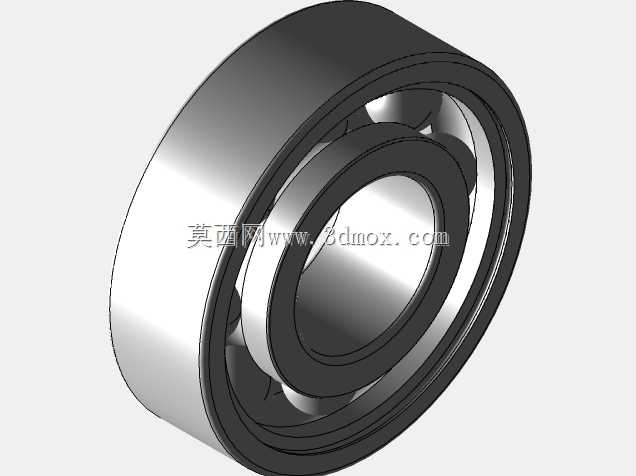

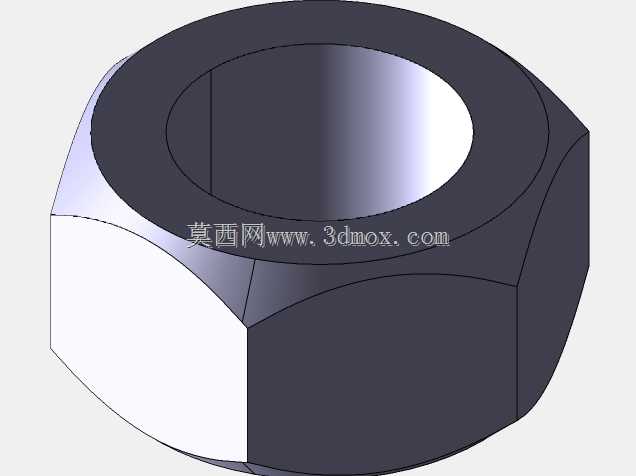

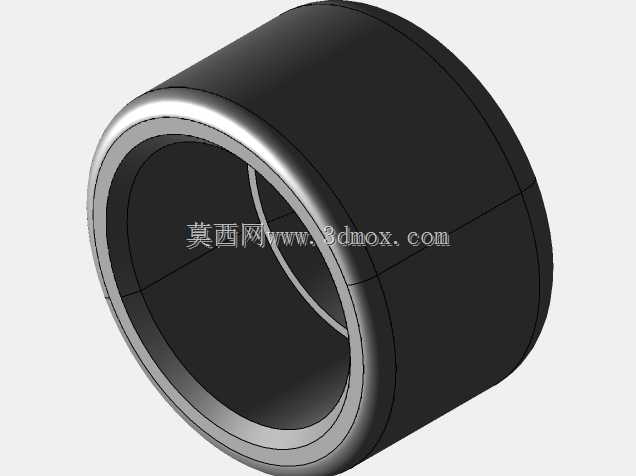

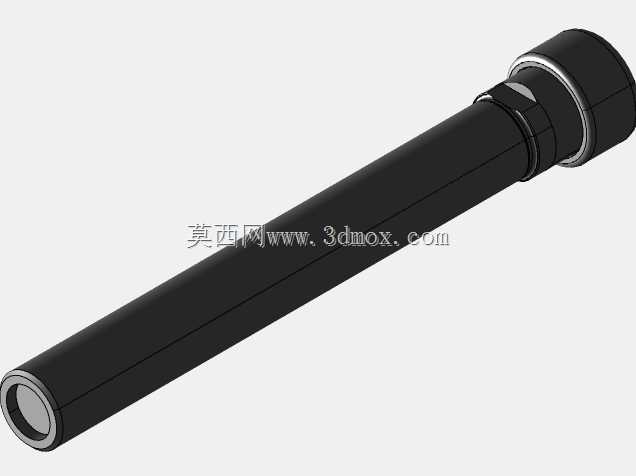

　　这款ER16规格的小型铣削主轴，主要适配桌面级小型铣床、轻型数控雕刻铣削设备的加工场景，多用于小尺寸金属工件、非金属复合材料的精密铣削、钻孔、铰孔工序，在小型零件加工工坊、教学实训设备、个人DIY加工设备中都能见到这类主轴的应用。从结构剖面来看，整体采用前后双组角接触球轴承的支承布局，这种配置能同时承受铣削过程中产生的径向切削力与轴向进给力，保证主轴高速运转时的回转精度，避免加工过程中出现振刀、让刀的问题。主轴前端采用标准ER16夹头安装接口，可适配夹持直径范围1-10mm的各类铣刀、钻头等切削刀具，夹头锁紧结构通过自带的螺纹段配合锁紧螺母实现刀具的可靠装夹，换刀操作便捷，装夹刚性足以应对常规轻载铣削的载荷需求。

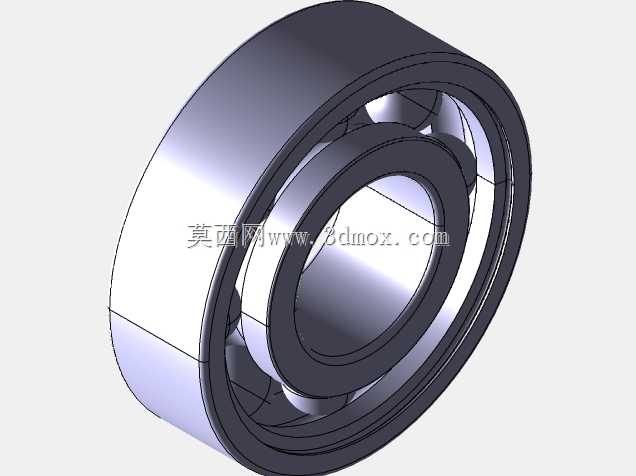

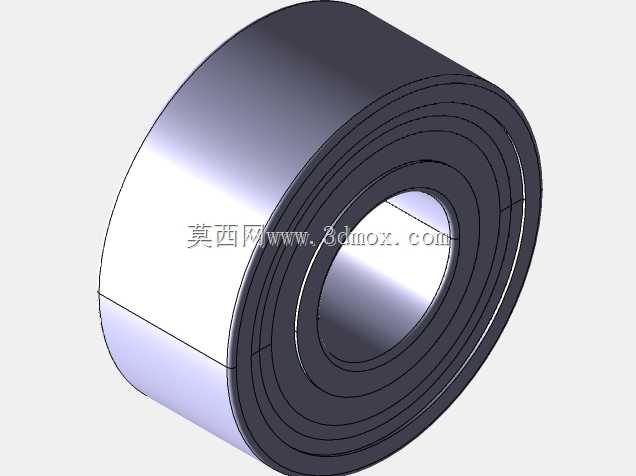

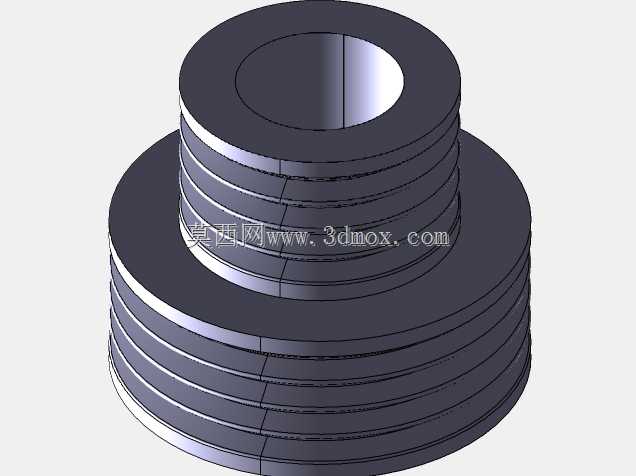

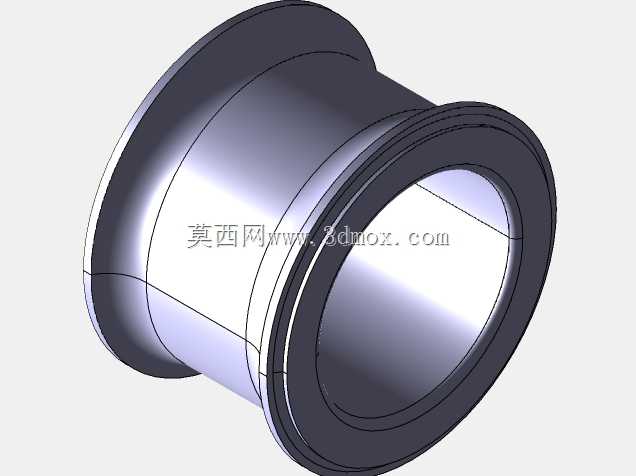

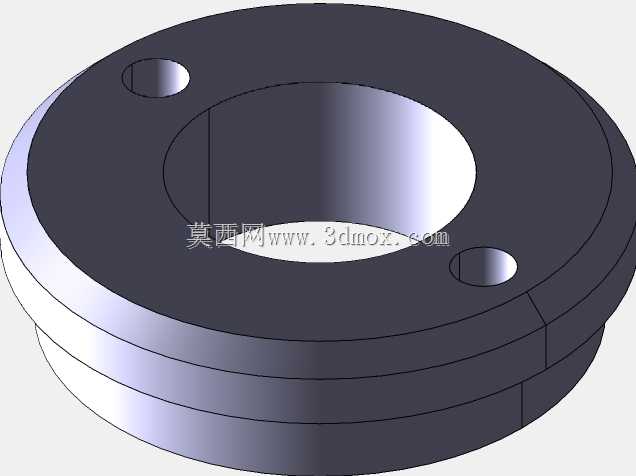

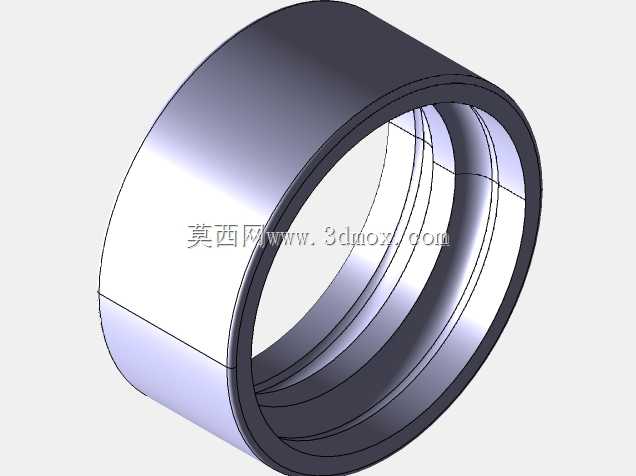

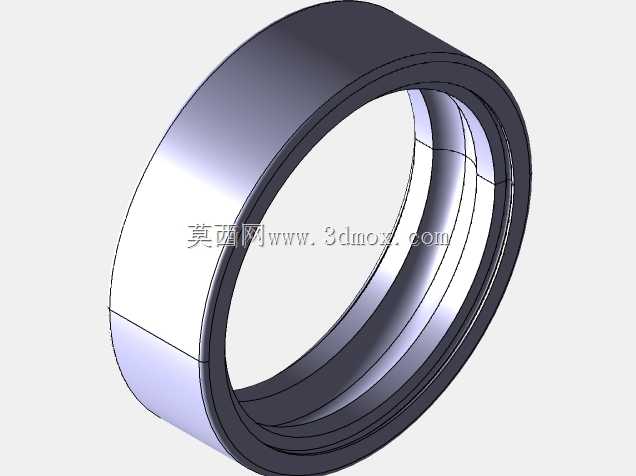

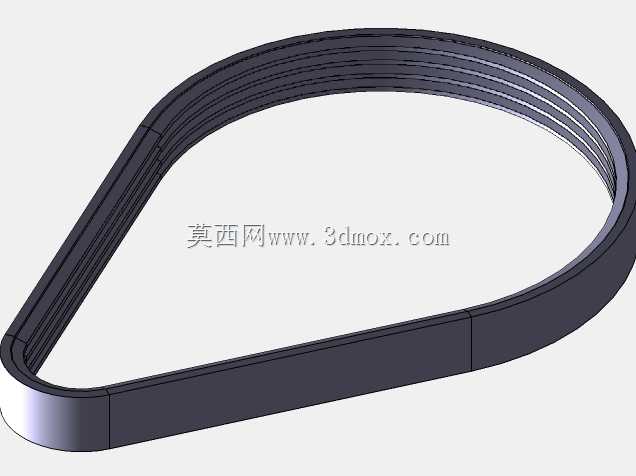

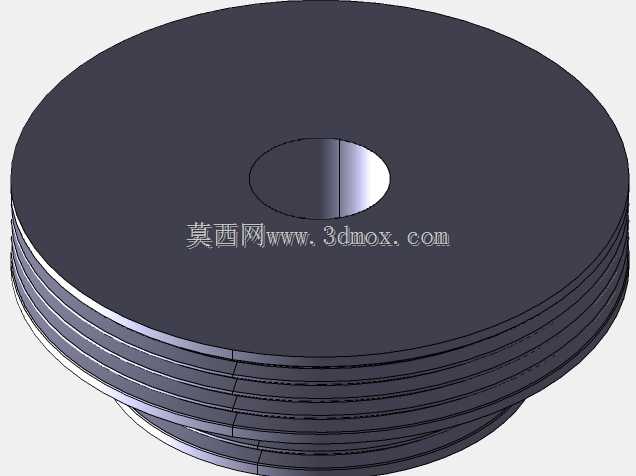

　　主轴壳体采用阶梯式圆柱外形设计，中部预留的安装法兰面可直接与设备的主轴安装座配合定位，安装时通过法兰端面的止口保证主轴与进给轴的同轴度，壳体外圆的公差控制在h6级别，能满足压装或者抱箍安装的精度要求。设计时将两组轴承分别布置在靠近前端切削端和后端传动端的位置，尽可能缩短主轴的悬伸长度，提升整体刚性，轴承内圈与主轴轴颈采用过盈配合，外圈与壳体轴承孔采用过渡配合，既保证轴承的定位精度，也方便后期维护时的拆装更换。主轴后端设计有带轮安装的轴段与键槽结构，可通过同步带轮与驱动电机连接，实现动力输入，也可根据安装需求改装为直连电机的结构，适配不同的设备布局需求。主轴内部预留了拉钉与刀具内冷的通道空间，可根据使用需求升级为内冷结构，

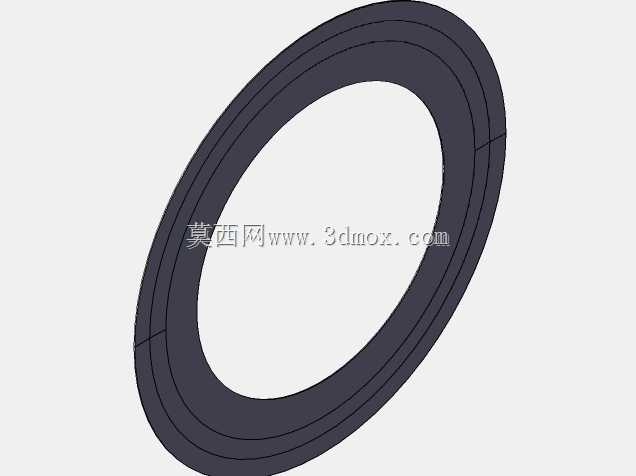

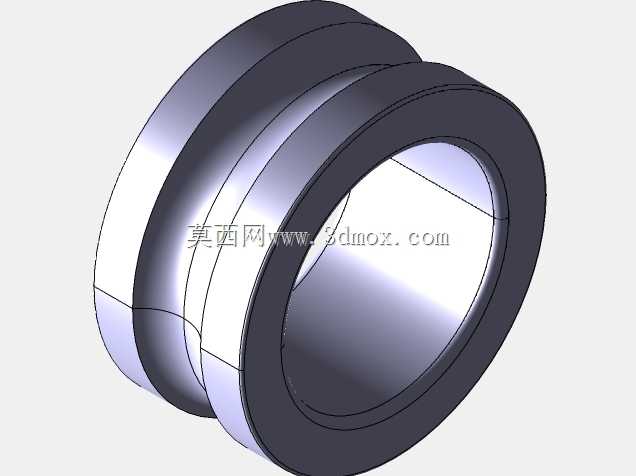

　　满足深孔加工时的冷却排屑需求。壳体上的密封结构采用多重迷宫密封加接触式密封圈的组合设计，能有效阻挡铣削过程中产生的切屑、切削液进入轴承腔，延长轴承的使用寿命，降低日常维护的频率。整体结构紧凑，径向尺寸控制在较小范围内，适合安装在空间受限的小型加工设备上，动平衡调校预留了去重位置，可在装配后完成整体动平衡校正，保证最高转速运转时的稳定性，加工表面粗糙度能满足常规精密零件的加工要求。
