起重作业用带吊钩抓举滑车结构

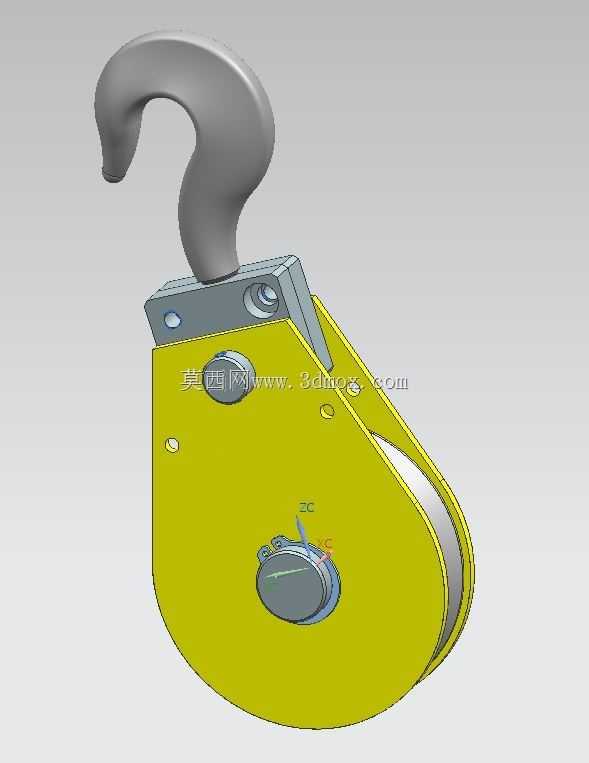

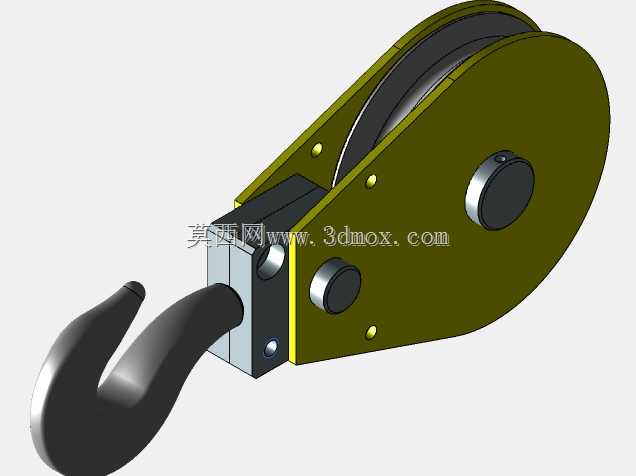

　　这款抓举滑车是起重吊装作业场景里的核心受力部件，常配套在手动葫芦、小型起重桅杆、车间行吊的辅助吊点位置使用，也可在港口散货抓取、设备安装移位、建筑材料垂直转运的工况中作为转向承重节点，适配钢丝绳索具完成载荷的转向传递与省力吊装作业。从结构设计逻辑来看，整体采用侧板全包式滑轮防护结构，黄色涂装的主侧板为承载基体，上部通过铰接结构连接锻造吊钩，吊钩与侧板连接位置设置了可转动的铰接轴，允许吊钩在垂直平面内小幅度摆动，适配不同起吊角度的载荷受力，避免索具与吊钩根部出现硬弯折产生应力集中。滑轮组件内嵌在两块侧板形成的腔体内部，轮槽弧度适配常规直径的起重钢丝绳，轮体与中心轴之间设置了滑动轴承衬套，降低钢丝绳牵引过程中的转动阻力，

　　减少轮槽与钢丝绳的磨损速率，延长整套部件的使用寿命。侧板外侧的连接螺栓采用沉头设计，避免突出的螺栓头在吊装过程中剐蹭索具或周边障碍物，吊钩根部设置了防脱挡片的安装位，可配套加装防脱卡板防止作业过程中索具从吊钩开口处滑脱，满足起重作业的安全规范要求。从安装边界来看，滑车整体厚度控制在适配常规吊点间距的范围内，上部吊钩的开口尺寸可匹配常见的卸扣、吊环连接规格，下部滑轮的进出绳角度预留了足够的调整空间，允许钢丝绳在一定偏角范围内正常收放，不会出现跳绳、卡绳的问题。设计过程中对各受力节点做了应力分散处理，吊钩与侧板连接的铰接座位置做了加厚补强，侧板边缘做了圆弧倒角处理，既避免应力集中导致的结构开裂，

　　也能减少安装调试过程中尖锐边角对操作人员的划伤风险。整套结构没有冗余的外置部件，所有转动位置都预留了润滑注油通道，日常维护时可直接通过注油孔向轴承衬套位置加注润滑脂，无需拆解侧板即可完成保养作业，适配工地、车间等复杂作业环境下的低维护成本需求。在实际选型应用中，这类滑车可根据额定载荷匹配对应直径的钢丝绳与上部吊具，单台即可作为定滑轮改变受力方向，也可多台组合构成动滑轮组实现省力吊装，覆盖从几百公斤到数吨级的常规起重作业需求，结构紧凑自重较轻，方便作业人员现场搬运与快速安装固定。
