国产林业集材作业用滑动绞车结构

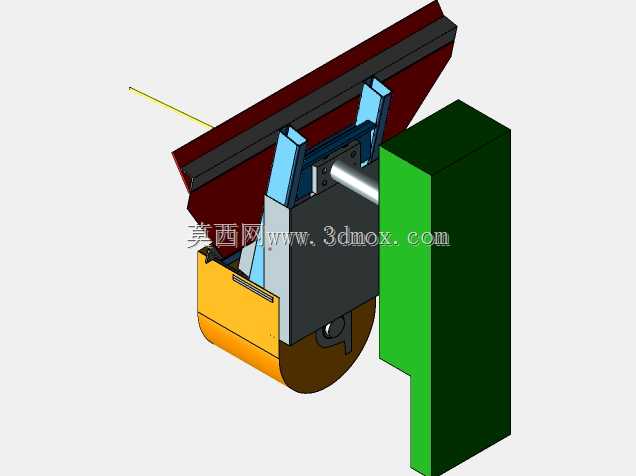

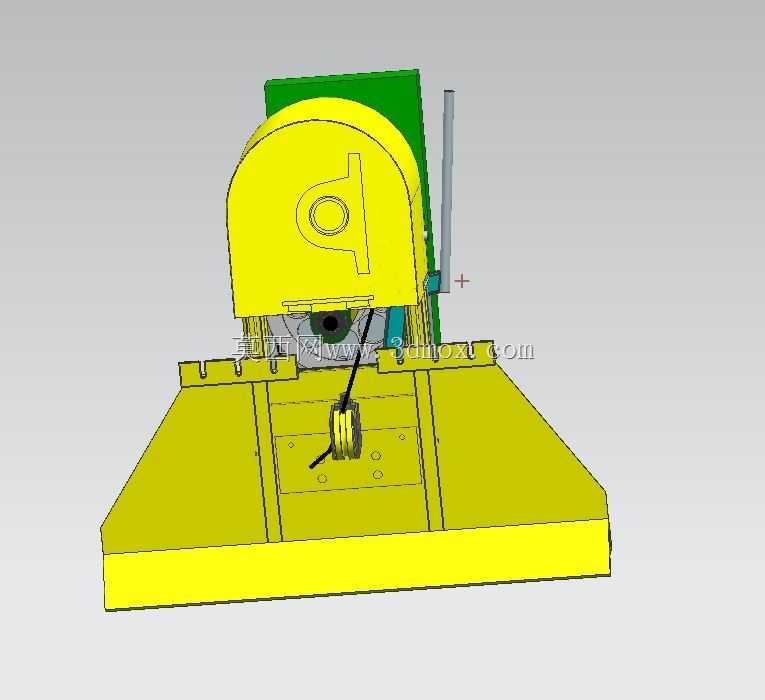

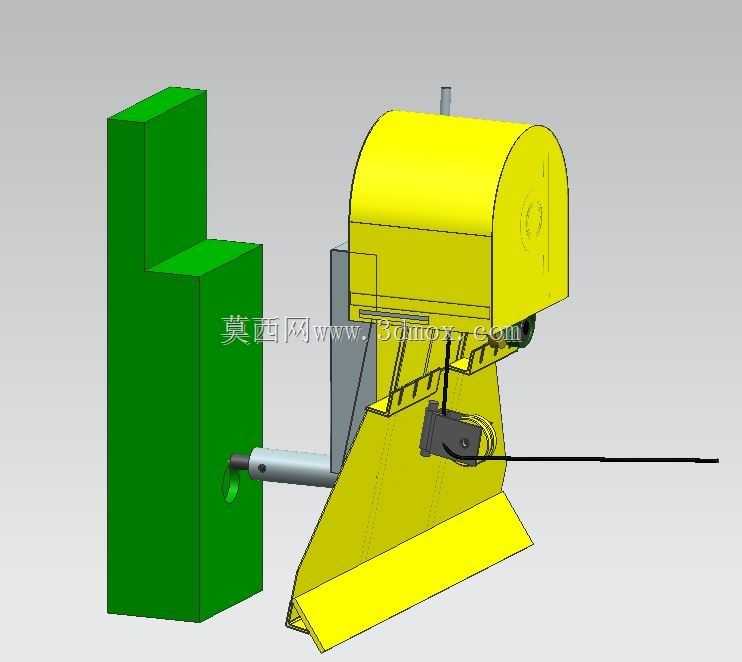

　　这款滑动绞车主要适配林区集材作业场景，常挂载于集材拖拉机前端或侧方挂载点，解决山地林间伐倒木短距离拖移、归堆的作业需求，在坡度不超过25度的次生林、人工林采伐作业面应用较多，相比固定式卷扬设备，其滑动底座结构可根据作业时的牵引受力方向小幅滑移，抵消木材拖拽过程中产生的侧向冲击力，避免挂载结构受刚性冲击出现焊缝开裂或螺栓剪断的问题。从结构设计来看，整体采用下宽上窄的承力布局，底部安装底座预留了四组标准螺栓安装孔，可直接匹配多数国产集材拖拉机的前置挂载接口，底座中部开有导向滑槽，绞车主体可沿滑槽做120mm范围内的横向滑动，滑槽两端设置有聚氨酯缓冲块，避免滑移到极限位置时出现金属硬碰撞。上部的卷筒组件采用圆弧过渡的护罩结构，

　　既可以避免林间作业时树枝、碎屑卷入卷筒转动副，也能在钢索脱槽时起到防护作用，避免钢索弹跳伤及周边作业人员；侧边设置的手动操作杆通过连杆机构与卷筒内部的棘轮锁止结构相连，作业时可手动控制卷筒的锁止与释放，不需要额外接入液压或电控管路，适配林区无额外动力接口的作业条件。设计过程中重点考量了林区作业的维护便利性，所有转动副的润滑注油嘴都设置在护罩外侧，不需要拆解护罩即可完成日常注油保养，卷筒的挡绳板采用可拆式螺栓连接，当钢索出现磨损需要更换时，仅需拆下单侧挡绳板即可完成钢索缠绕作业，不需要整体拆解绞车主体。安装边界方面，整体底座的安装孔距按照国内主流集材拖拉机的挂载横梁尺寸设计，安装时不需要额外改装挂载结构，

　　绞车主体的上部轮廓做了斜切处理，避免拖拉机行驶过程中遮挡驾驶员的前方作业视线，卷筒的容绳量适配直径12mm的钢索，最大容绳长度可达60米，可满足多数林间短距离集材的牵引距离需求。实际作业时，该绞车可配合拖钩完成单根或多根伐倒木的捆扎牵引，滑动底座的存在可让绞车在牵引偏载时自动调整受力方向，让钢索始终保持与卷筒切线方向一致，减少钢索与挡绳板的异常磨损，同时降低挂载点的侧向受力，延长拖拉机挂载结构的使用寿命。
