吉普车前部高置平翼子板结构设计

　　该结构属于越野车型前部覆盖件总成，核心应用场景集中在非铺装路面行驶的越野工况，承担前轮防飞溅、前部结构防护、外观造型整合的多重作用，同时为发动机舱上部提供封闭防护，避免行驶过程中泥水、砂石卷入舱体内部损伤动力部件。从安装边界来看，该翼子板总成前端与前脸格栅支架通过螺栓点位刚性连接，侧面与车身前围侧板的安装孔位对齐，下部预留了轮眉安装的搭接边，上部与发动机罩的外边缘保持均匀的设计间隙，整体安装公差控制在1.5mm以内，避免行驶过程中出现部件干涉、异响问题。设计过程中优先考虑了越野场景的通过性需求，采用高置布局将翼子板上沿高度提升，相比常规城市SUV翼子板预留了更大的前轮跳动行程，适配大尺寸越野轮胎的安装需求，即使在悬架极限压缩、

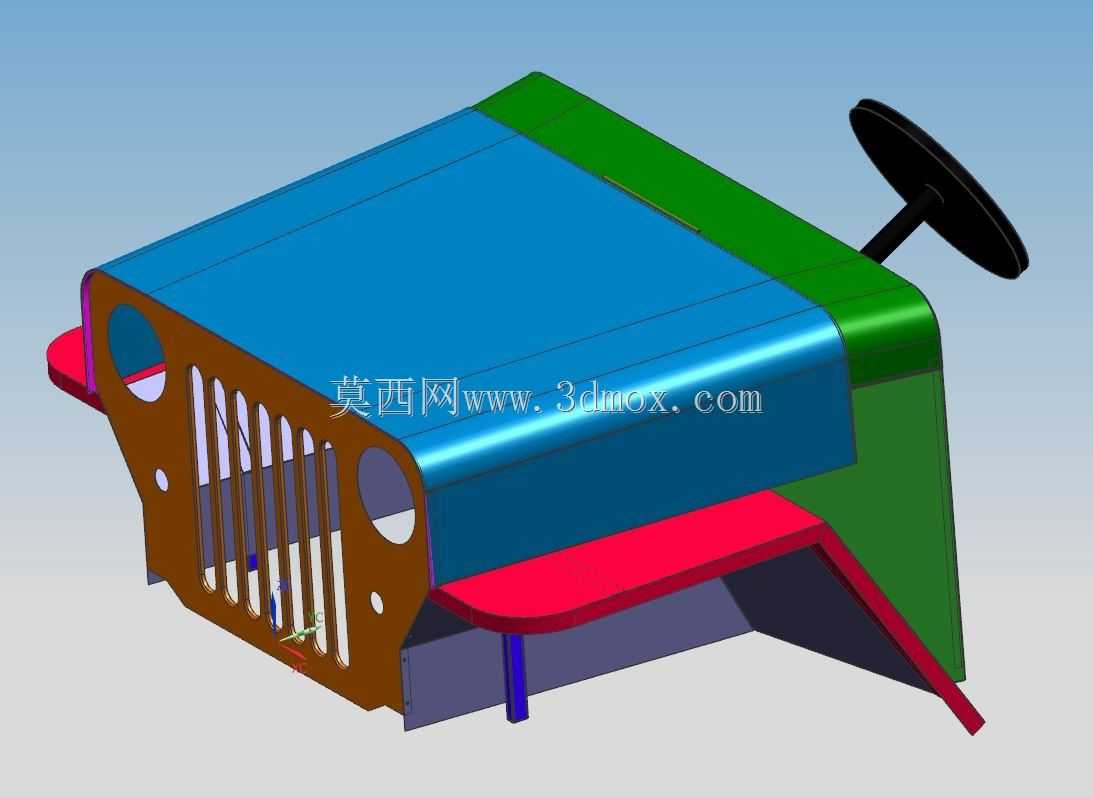

　　轮胎大角度转向的工况下，也不会出现轮胎剐蹭翼子板内板的问题。结构上采用分色分区的模块化设计思路，前脸格栅区域集成了经典的七孔进气造型，预留了大灯安装的圆形开孔与前保险杠的连接点位，中部蓝色区域为发动机舱上覆盖板，表面做了微弧造型处理，既可以引导行驶气流减少风阻，也能提升前部结构的整体刚度，避免高速行驶时覆盖件产生共振。侧面绿色区域为翼子板主体结构，内侧设计有加强筋结构，在不增加整体壁厚的前提下提升抗冲击能力，即使行驶中被飞溅的碎石击中也不易出现凹陷变形。前部红色区域为轮眉上部的挡泥延伸结构，向下倾斜的角度经过反复校核，能够将前轮卷起的泥水引导至车身外侧，减少泥水附着在车门侧部的概率。转向柱安装点位从翼子板侧部的预留开孔穿出，

　　与方向盘安装座的配合公差经过匹配验证，不会出现转向卡滞的问题。整个结构的壁厚根据不同区域的受力需求做了差异化设计，安装点位局部加厚至3mm，非受力的外覆盖区域壁厚控制在1.2mm，在保证结构强度的前提下尽可能降低整体重量，符合车辆轻量化的设计方向。各部件之间的连接采用卡扣加螺栓的混合固定方式，既保证了装配的牢固性，也便于后期维修时的部件拆解更换，不需要对整个前部总成进行破坏性拆卸。
