四位七段数码显示模块结构设计

　　在工业控制、小型电子设备的人机交互环节，数字显示模块是传递运行参数、计数数值、状态码的核心载体，四位七段数码显示结构凭借清晰的读数逻辑、成熟的驱动适配性，成为小尺寸数值显示场景的首选方案。这类显示结构常被嵌入温控仪表、计数装置、小型计时设备、家电控制面板中，承担0-9999范围内的整数数值输出功能，部分场景下通过点位控制可实现小数位显示，适配温度、转速、计数、时长等多类参数的可视化需求。

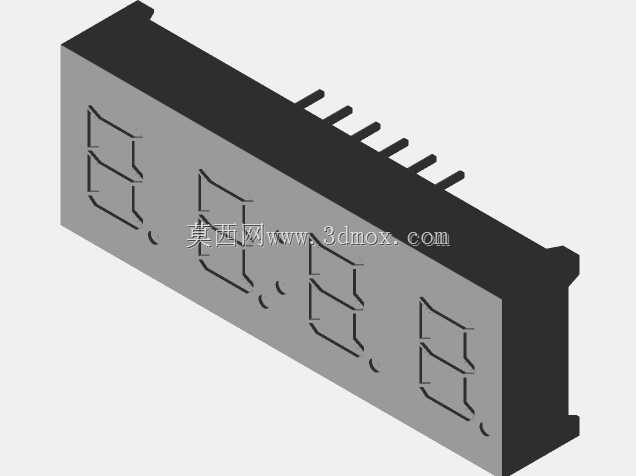

　　本次设计的四位七段显示结构，整体外形尺寸控制在40×14.1×7mm，属于紧凑型直插式封装规格，安装边界适配常规PCB板的通孔焊接布局，引脚间距符合行业通用排布规范，可直接匹配现有成熟驱动电路的焊盘位置，无需额外调整PCB走线即可完成替换适配。结构设计上，将四个独立的七段发光单元整合在同一黑色遮光罩内，遮光罩采用哑光黑色工程塑料材质，可有效减少环境光对显示段的反光干扰，提升强光环境下的读数辨识度；每个发光段的发光区域边缘做了遮光隔栏处理，避免相邻段的光线串扰，杜绝数字显示缺段、重影的问题。

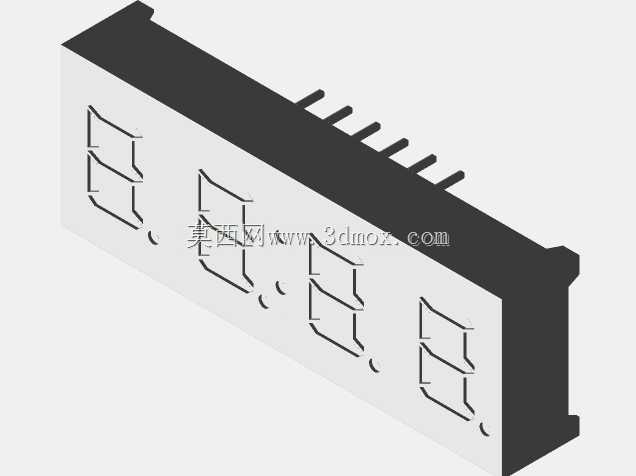

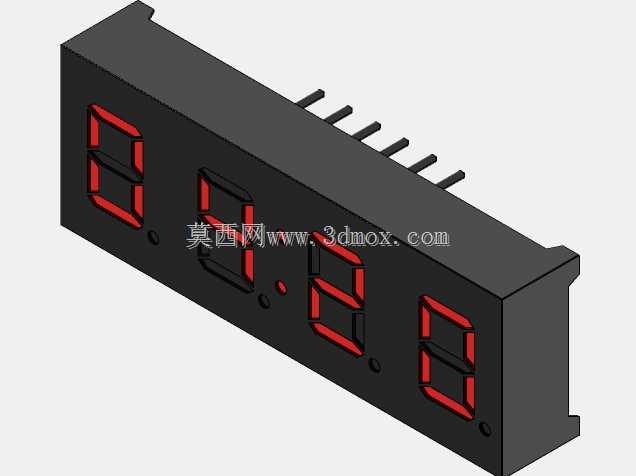

　　从结构装配逻辑来看，底部采用白色耐高温塑壳作为基座，基座内部预留发光芯片的绑定空间，引脚从基座底部垂直引出，引脚长度适配常规波峰焊工艺要求，焊接时无需额外剪脚即可满足板面贴装高度要求。显示面的红色发光段采用高对比度配色，在室内常规光照环境下，3米范围内可清晰识别显示数值，满足车间设备面板、家用小电器的常规视距需求。设计过程中充分考虑量产装配的公差适配，遮光罩与基座的卡扣配合预留0.1mm的装配间隙，既保证装配时的顺畅卡合，又避免长期使用后出现罩体松动移位的问题；整体7mm的厚度设计，可适配面板嵌入式安装与板面直贴安装两种方式，嵌入式安装时面板开孔尺寸可按照39×13mm预留，安装后显示面与面板表面齐平，兼顾美观性与防护性。

　　在实际选型应用中，这类四位七段显示结构无需复杂的通讯协议，通过常规的段选、位选IO口即可完成驱动，适配绝大多数低成本控制方案，在对成本敏感、显示内容仅为数值的场景下，相比点阵屏、彩屏方案具备更高的性价比与更低的驱动复杂度。结构设计时同步考虑了不同使用环境的适配性，塑壳材质选用阻燃级ABS材料，满足电子设备的阻燃安全要求，引脚采用镀锡铜材质，具备良好的可焊性与抗氧化能力，可适应-20℃到60℃的常规工作环境温度范围，覆盖绝大多数民用、工业小型设备的使用场景。
