埃拉博拉达钢铁厂多层钢结构框架

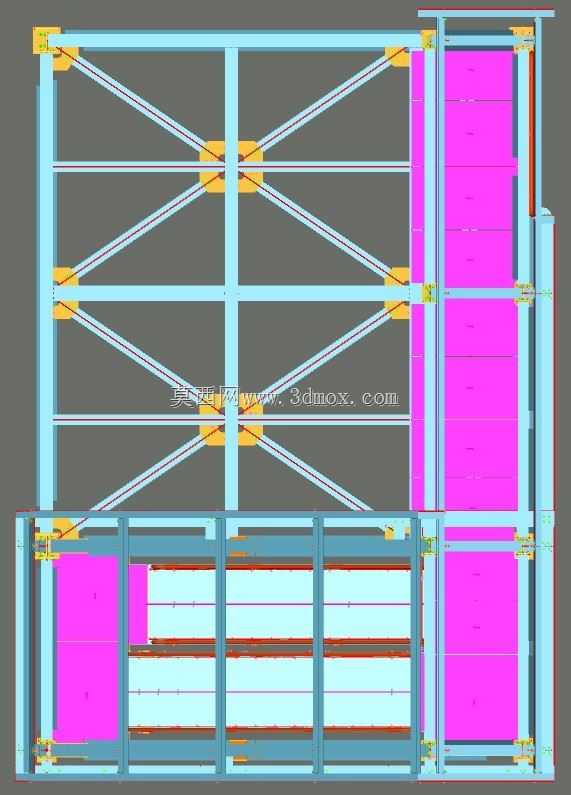

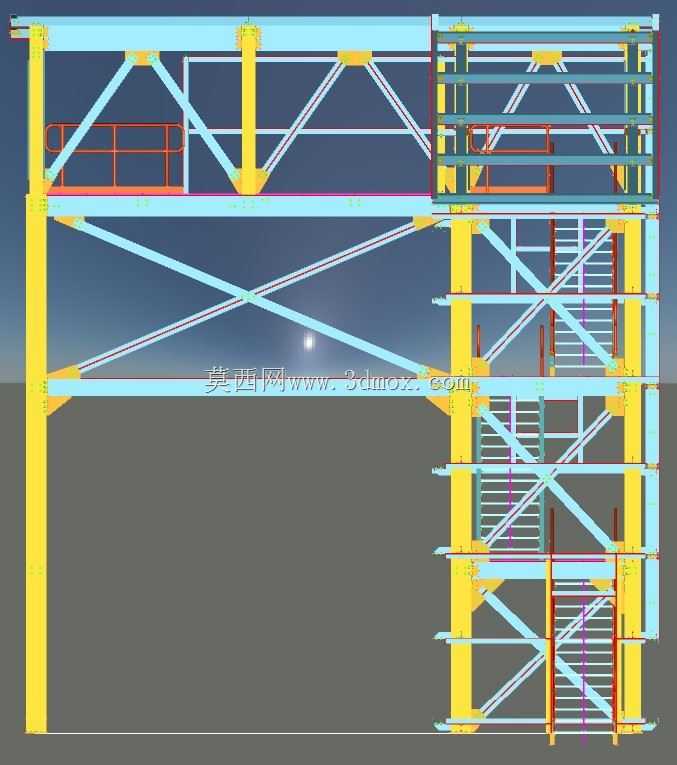

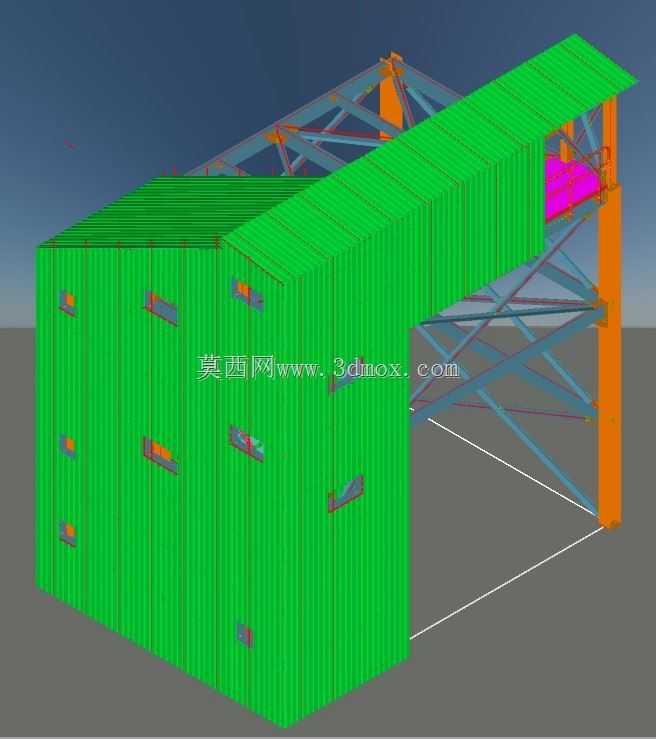

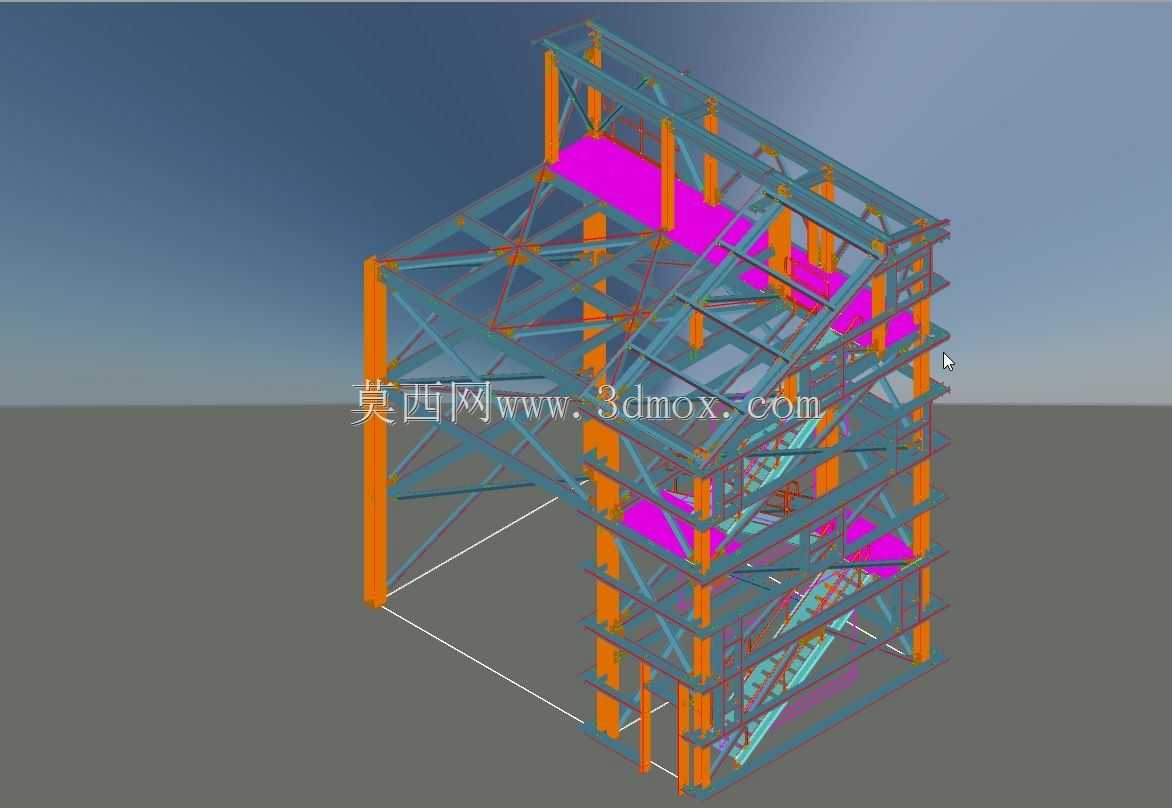

　　这套钢结构框架模型还原了钢铁厂生产区域的多层承载结构，这类结构在冶金生产场景中主要用于承载生产设备、敷设工艺管线、搭建巡检操作平台，同时要适配钢铁厂高温、重载、多设备振动的复杂工况。从结构组成来看，模型完整呈现了竖向承重柱、横向主次梁、交叉支撑体系以及楼层承载板的排布逻辑，竖向橙色构件为主要承重钢柱，沿建筑进深与开间方向均匀布置，承担整体结构的竖向荷载与水平方向的风载、设备振动荷载，柱间设置的斜向交叉支撑，能够有效提升结构整体抗侧移刚度，避免多层结构在设备长期运行振动下出现形变累积。横向钢梁采用主次梁分层排布的设计，主梁与钢柱采用刚性连接节点，次梁垂直于主梁布置，直接承担楼层平台的荷载，再将荷载传递至主梁与承重柱，

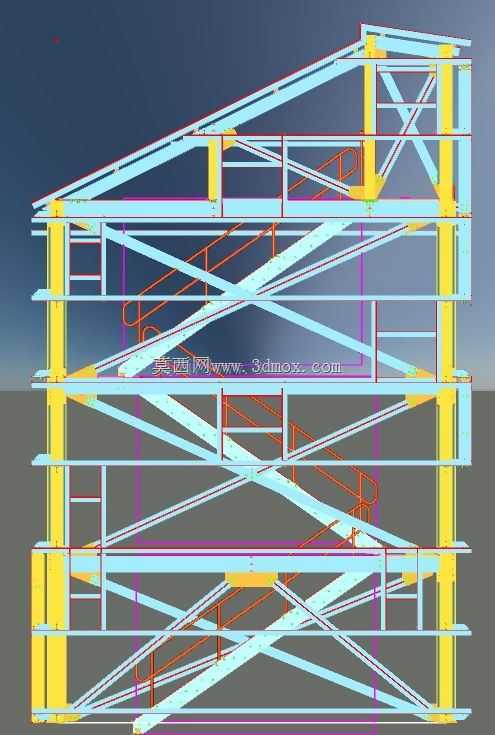

　　楼层区域的亮紫色构件为平台承载板，采用花纹钢板材质设计，表面预留了设备安装的螺栓孔位与管线穿越洞口，适配钢铁厂内各类冶炼辅助设备、输送设备的安装固定需求。设计过程中优先考虑了冶金场景的荷载特性，钢柱截面选用宽翼缘H型钢，能够同时满足竖向承载与两个水平方向的抗弯需求，柱脚设计为刚接形式，与下部混凝土基础预埋构件刚性连接，保障整体结构的抗倾覆能力。结构的层高设置适配钢铁厂的工艺需求，不同楼层的净空高度根据所布置设备的尺寸做了差异化调整，底部楼层预留了较大净空，方便大型生产设备的吊装与检修，上部楼层根据操作巡检与小型设备布置的需求，适当压缩层高以控制整体结构用钢量。模型中还呈现了钢楼梯的布置，沿结构侧边连续贯通各楼层，

　　楼梯踏步采用防滑钢格板设计，两侧设置防护栏杆，满足生产人员日常巡检与紧急疏散的通行需求。所有钢构件的连接节点都做了精细化还原，梁柱连接位置的加劲肋、支撑与柱梁的连接节点板、螺栓排布都符合钢结构设计规范的要求，能够直接用于钢结构施工的节点参考，也可作为冶金厂区规划、钢结构教学的具象参考模型。在安装边界方面，这套结构的整体外轮廓尺寸适配钢铁厂预留的建设用地范围，柱网排布避开了地下工艺管线的敷设路径，结构外侧预留了管线支架的安装位置，方便后续敷设水、电、气等各类工艺管线，同时结构的水平方向预留了与相邻生产厂房连通的接口，可根据生产需求搭建连通廊道，实现不同生产区域的物料与人员通行。
