双档位高传动比齿轮传动系统结构

　　这套双档位齿轮传动结构，主要面向小型精密传动设备的动力传输场景，常见于对安装空间有严格限制、同时需要兼顾大减速比与传动效率的小型自动化执行端、桌面级精密输送机构以及小型专用设备的动力输出单元。整套结构采用模块化集成设计思路，所有传动组件预先封装在独立的铝合金外壳内，可直接作为独立传动单元嵌入主设备箱体，无需额外搭建复杂的齿轮支撑机架，能大幅缩短主机厂的装配调试周期。

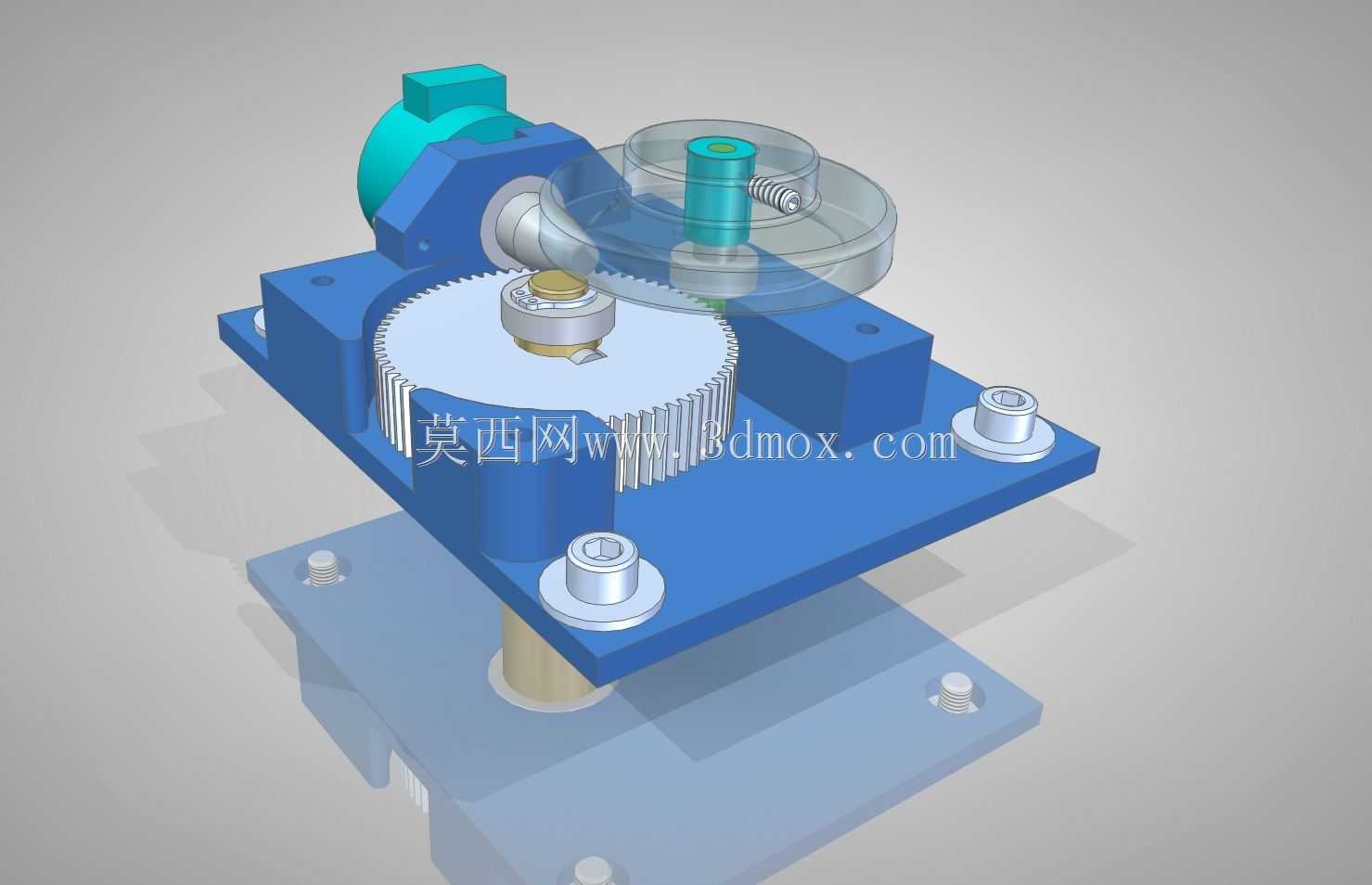

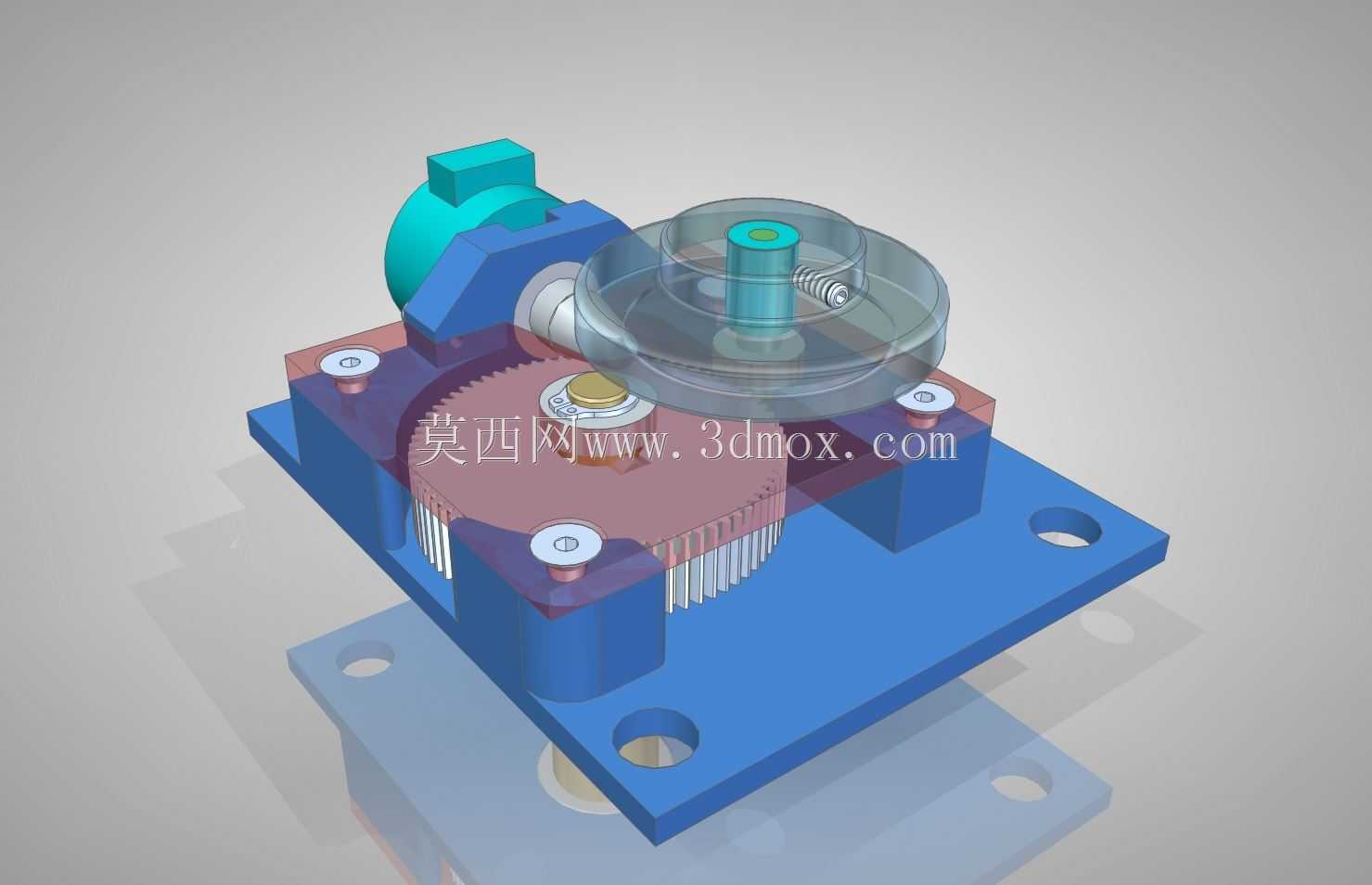

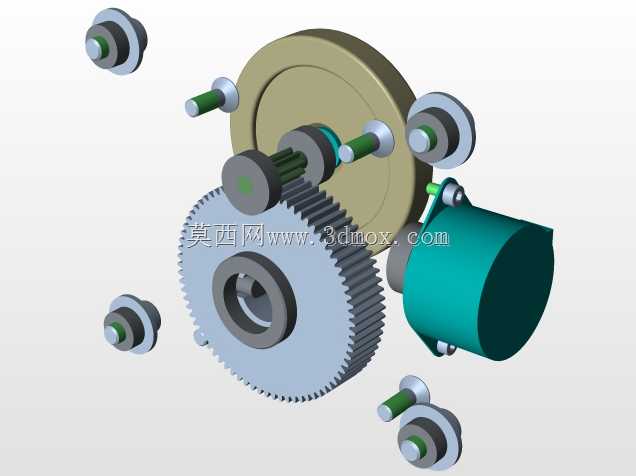

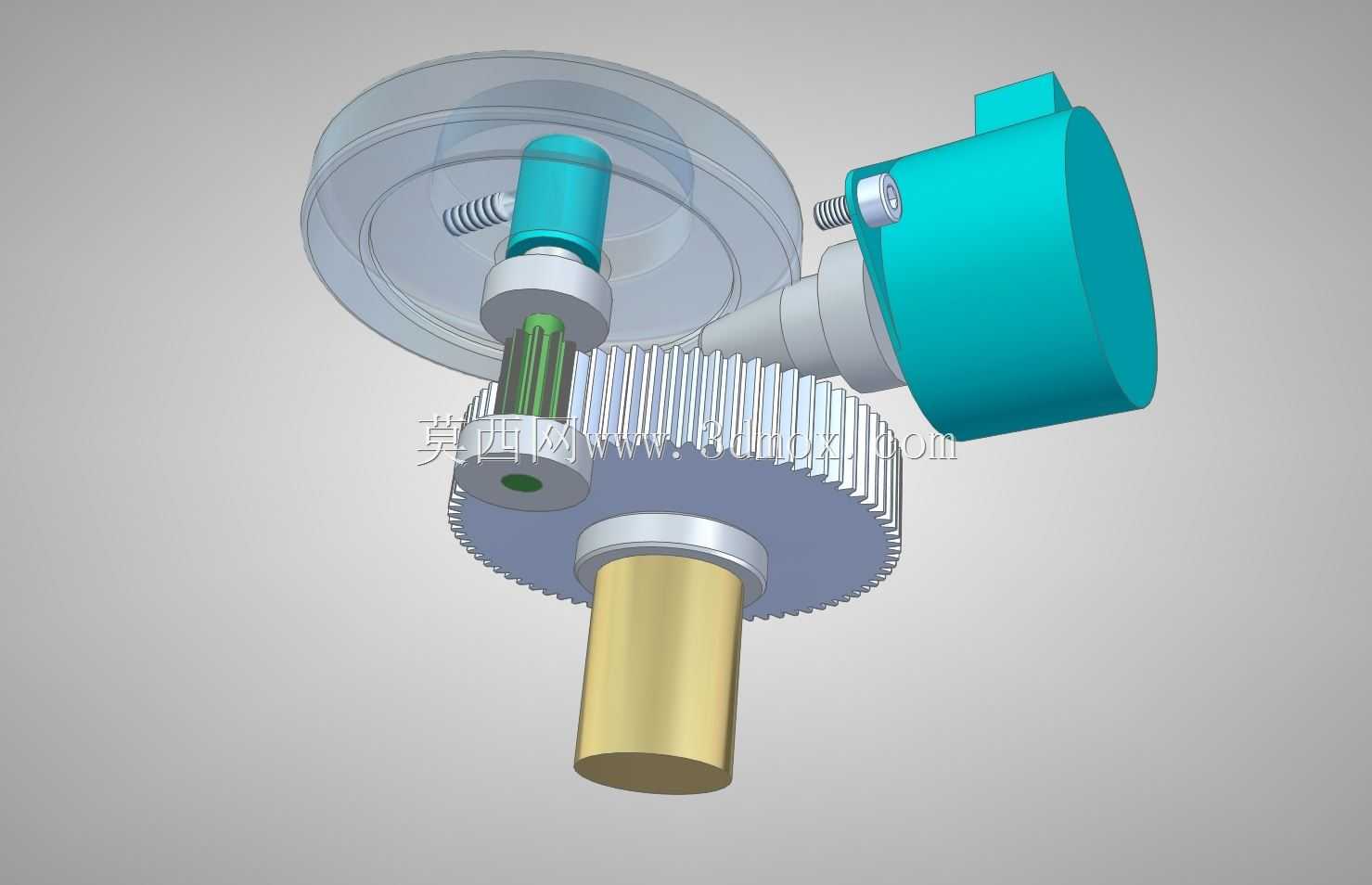

　　设计阶段优先做了结构简化处理，将传动链路拆分为两组独立的齿轮副，第一组采用高传动比双曲面齿轮副，模数设定为1，单级传动比达到1/60，双曲面齿轮的啮合特性可以在紧凑空间内实现交错轴动力传输，同时啮合重合度高于普通锥齿轮，运行过程中的冲击载荷更小，适合输入端带小幅振动的动力源匹配。第二组采用正齿轮传动副，模数设定为0.8，主动轮齿数9、从动轮齿数75，单级传动比1/8.33，两组齿轮副串联后总传动比达到1/500，可将输入端的高转速低扭矩输出，转换为输出端的低转速大扭矩，适配需要低速重载驱动的执行场景。

　　效率匹配上，第一级双曲面齿轮副传动效率为60%，第二级正齿轮副传动效率为94%，整套系统总传动效率为56%，针对不同啮合副的磨损特性做了齿隙预留：第一级双曲面齿轮副侧隙控制在0.05-0.15mm，抵消双曲面齿轮啮合过程中的轴向窜动带来的卡滞风险；第二级正齿轮副侧隙设定为0.1mm，降低正齿轮高速啮合时的齿面挤压发热；整套传动链总侧隙控制在0.2mm，既保证正反转切换时的传动精度，又避免齿隙过小导致的润滑脂无法进入啮合面、加剧齿面磨损的问题。

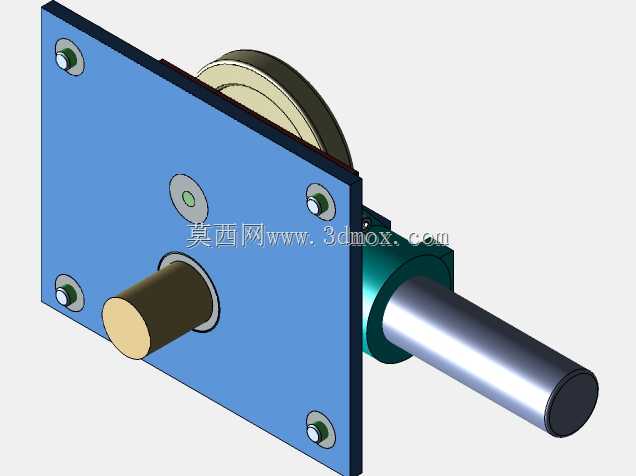

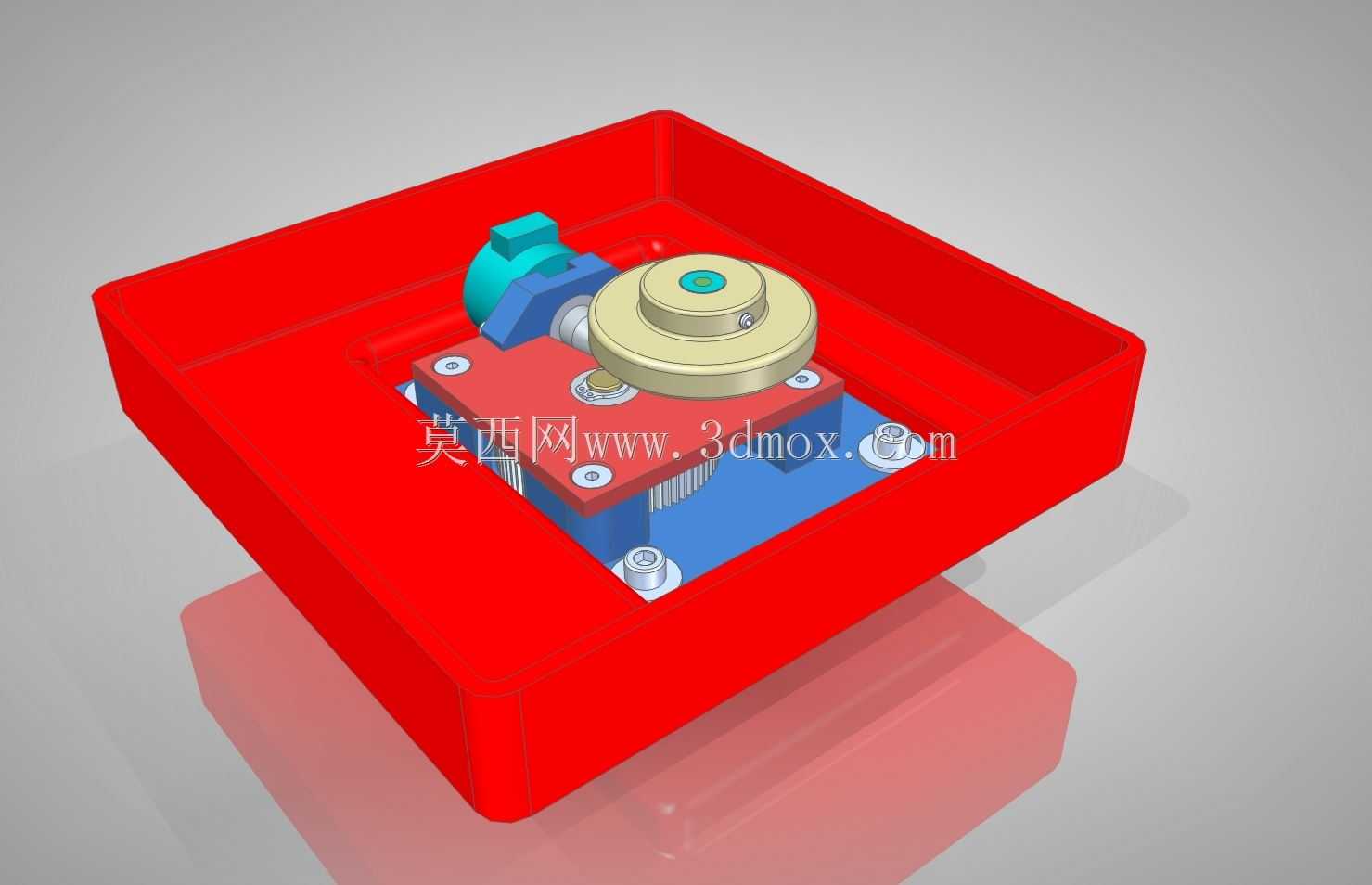

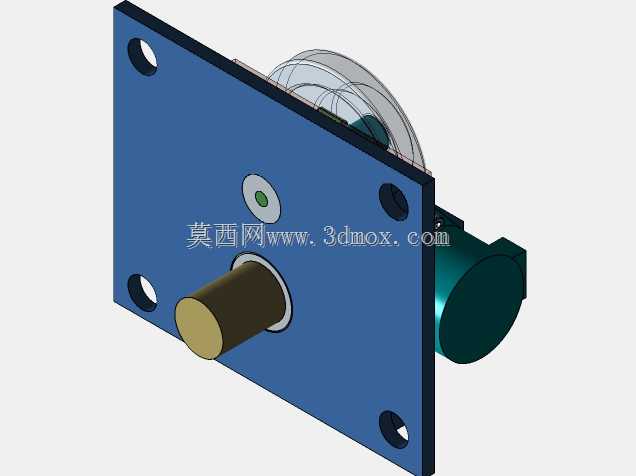

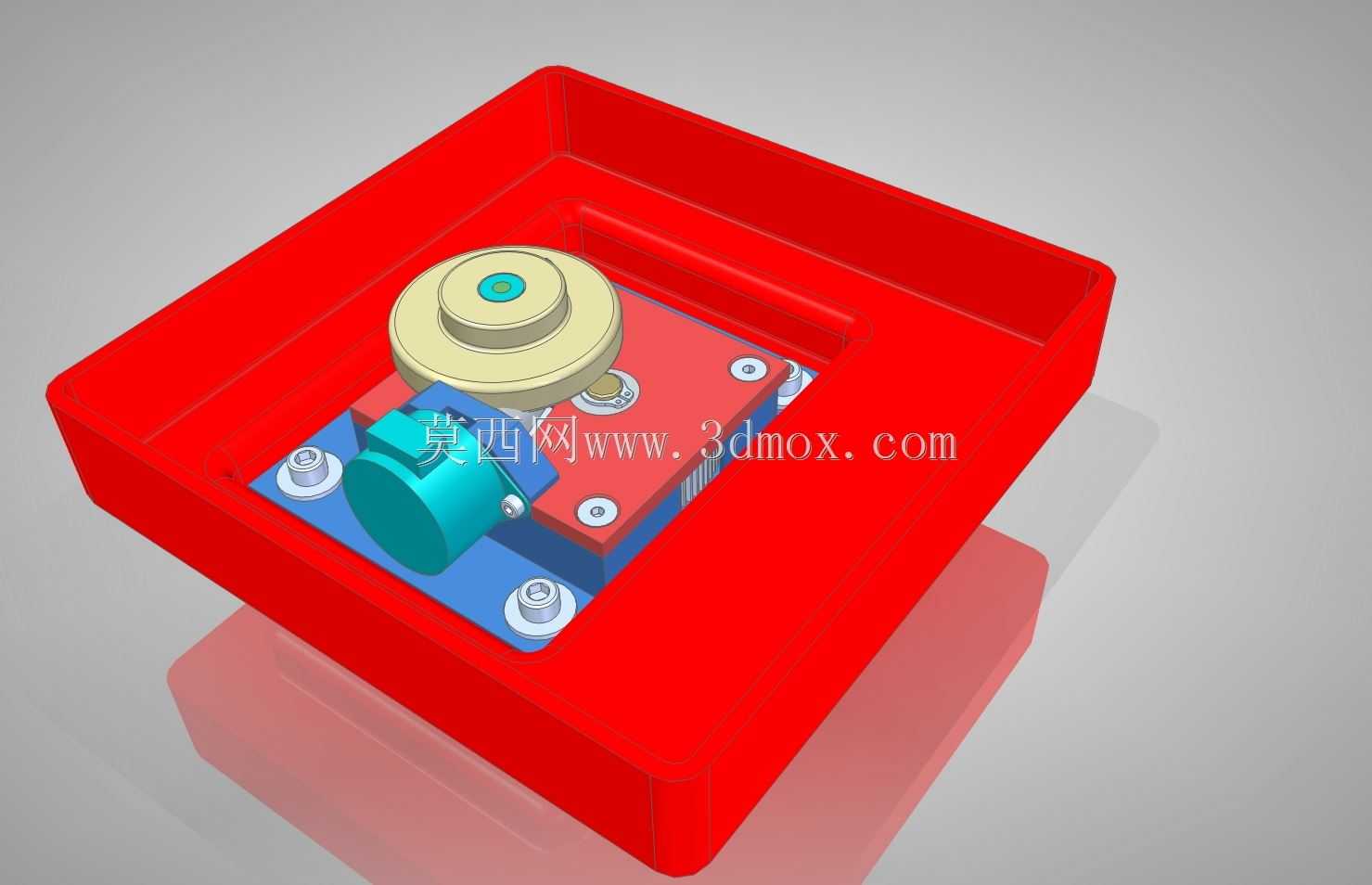

　　材质选型上，所有传动齿轮采用钢材加工，保证轮齿的接触强度与弯曲疲劳强度，能承受额定工况下的冲击载荷；外部齿轮箱采用铝合金材质，在保证结构刚性的前提下降低整套传动单元的自重，同时铝合金的导热性能优于钢制壳体，可快速将齿轮啮合产生的热量散出，避免长时间运行时箱体内温度过高导致润滑脂失效。安装边界上，整套齿轮系统的所有支撑轴、轴承位都预先在壳体内部完成定位，集成到主箱体时仅需要固定外壳的安装法兰即可，不需要额外调整齿轮啮合间隙，适配主设备的快速装配需求，外壳的方形结构也方便在设备内部做卡位固定，减少额外的紧固件使用。
