参数化齿轮齿条传动机构三维设计

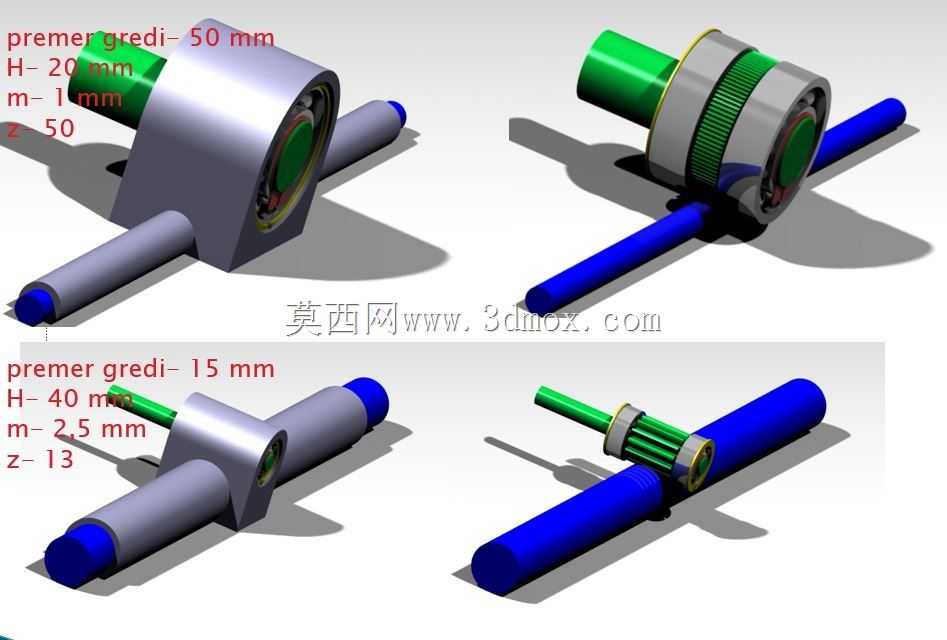

　　在自动化生产线的工位平移、机床进给轴传动、物流分拣线的往复推送这类需要旋转运动转直线运动的场景里，齿轮齿条机构始终是兼顾传动精度、负载能力与长行程适配性的核心选择，这套参数化结构的设计初衷，就是解决常规固定参数模型无法快速适配不同安装空间、传动负载需求的痛点。做结构设计时首先要考虑安装边界的适配性，这套结构预留了两种不同模数的啮合副配置，对应不同的负载工况：小模数版本适配轻载高速的往复推送场景，比如电子产线的物料移栽，齿条安装面到齿轮中心的高度尺寸做了公差适配区间，安装轴的直径也预留了标准轴承位的配合公差，不需要二次修改就能直接匹配常用的深沟球轴承安装尺寸；大模数版本则适配中载的机床进给、重型门体平移场景，齿宽做了加宽处理，

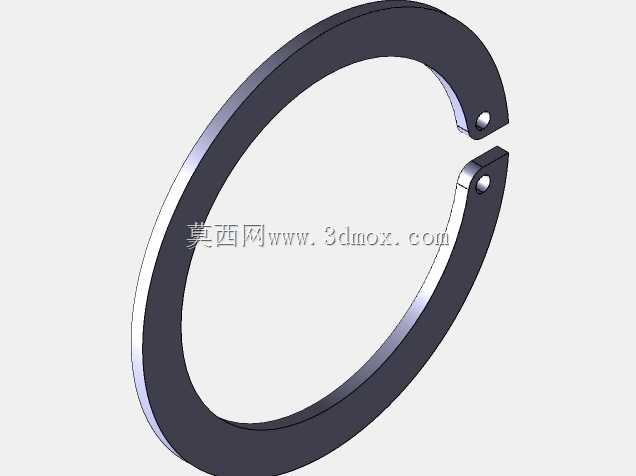

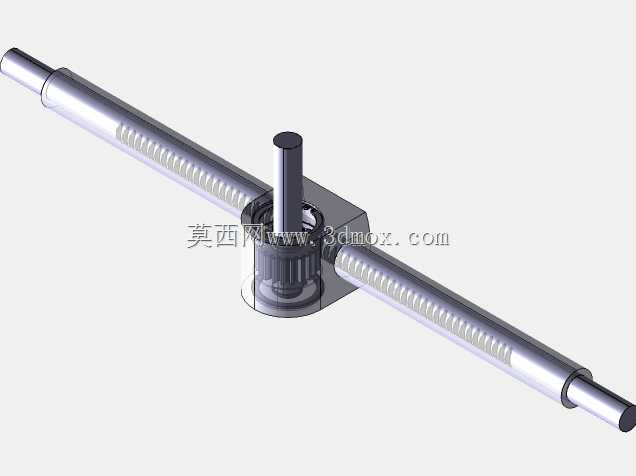

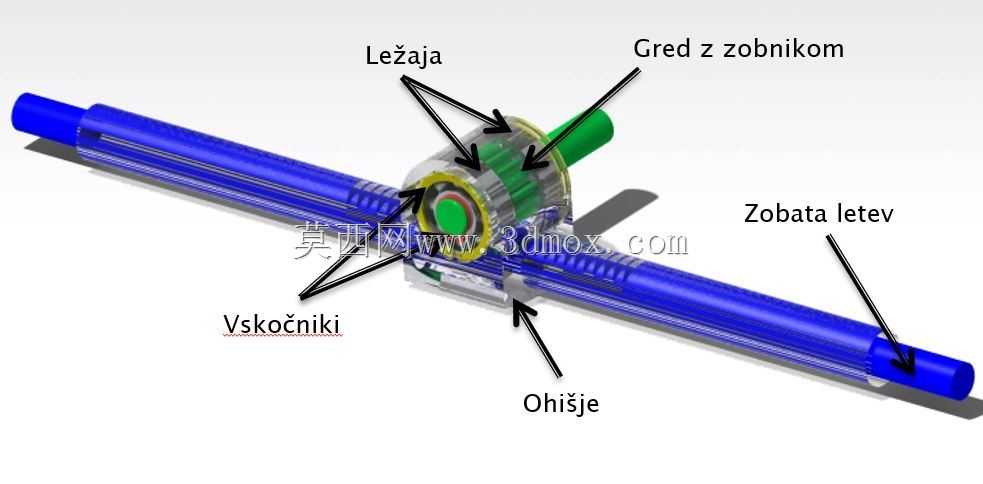

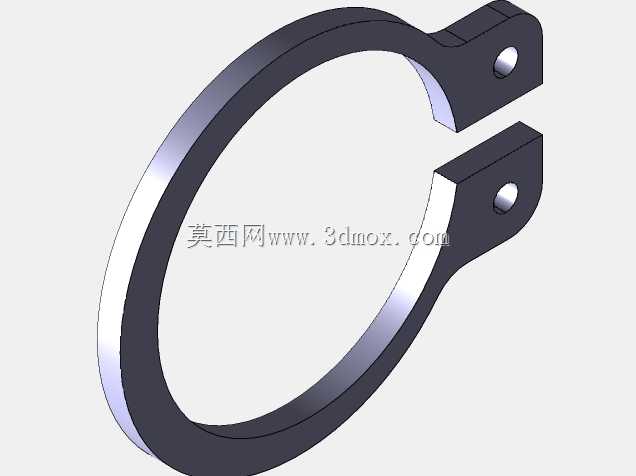

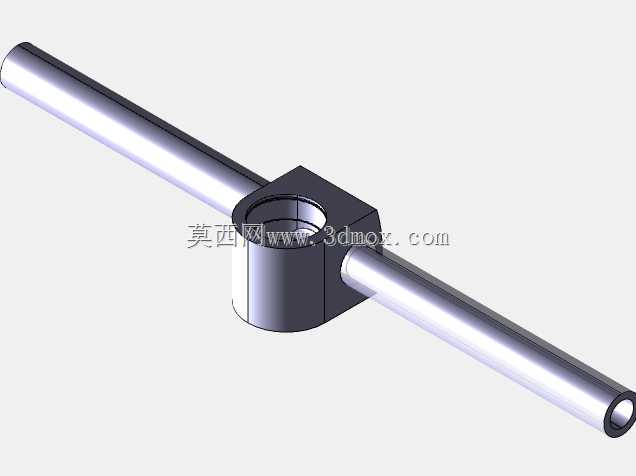

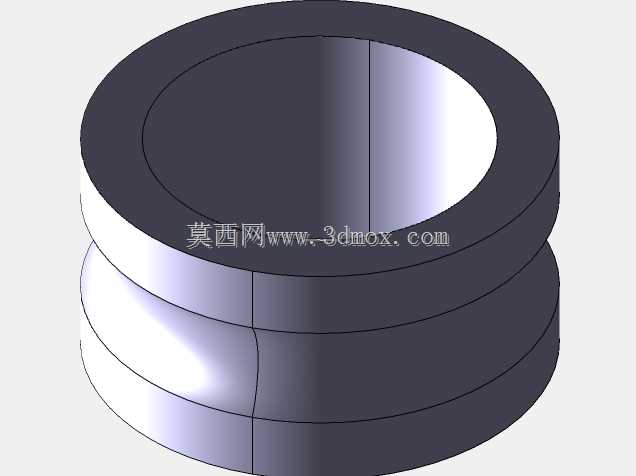

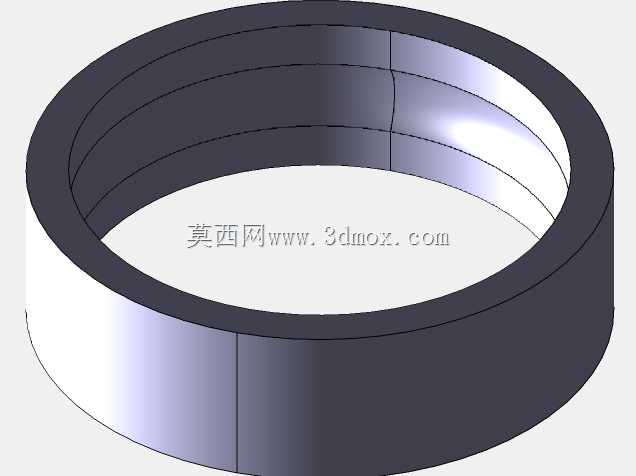

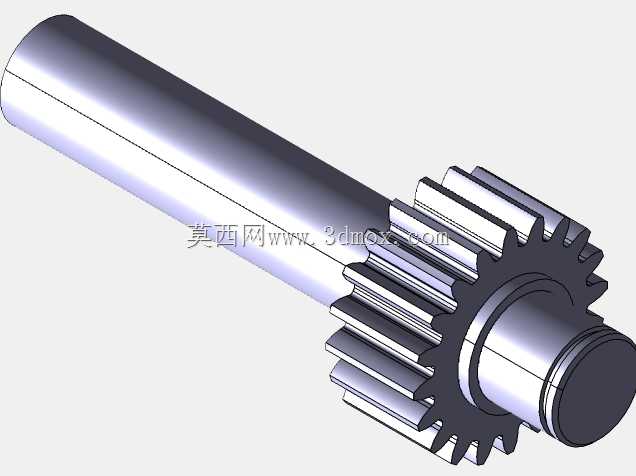

　　啮合重合度更高，传动过程中的冲击更小。从功能特性来看，这套结构把齿轮的支撑座、导向轴、齿条的安装基准都做了集成化设计，支撑座内部直接预留了轴承安装腔，不需要额外设计轴承座附件，装配时齿轮轴穿入支撑座后，两端通过轴用挡圈就能完成轴向定位，现场装配的工序能减少至少三道。设计过程中特意做了参数化关联，只要修改模数、齿数、齿宽这几个核心参数，整个啮合副的齿形、支撑座的安装孔位、轴径尺寸都会自动更新，不需要逐个零件重画，对于需要快速迭代不同行程、不同负载方案的设计人员来说，能省下大量重复建模的时间。实际选型应用时，要注意安装时齿轮与齿条的啮合侧隙调整，这套结构的支撑座上预留了侧隙调整的安装长孔，不需要额外做调整垫片就能完成侧隙校准，

　　适配不同传动精度要求的场景。外形尺寸上，两种规格的结构都做了安装边界的收敛设计，支撑座的外形没有多余的突出结构，在狭小的设备内部安装时不会和周边的管线、其他结构件产生干涉，导向轴的伸出长度也做了参数化可调整的设置，不管是悬臂安装还是两端支撑安装都能适配。另外，这套结构的齿条部分做了分段拼接的基准设计，长行程应用时多段齿条拼接的基准面统一，拼接处的齿距误差能控制在标准公差范围内，不会出现传动卡顿的问题。
