排挡用蜗杆式传动齿轴结构设计

项目分类:齿轮 发布时间:2021-12-29 ID:475326

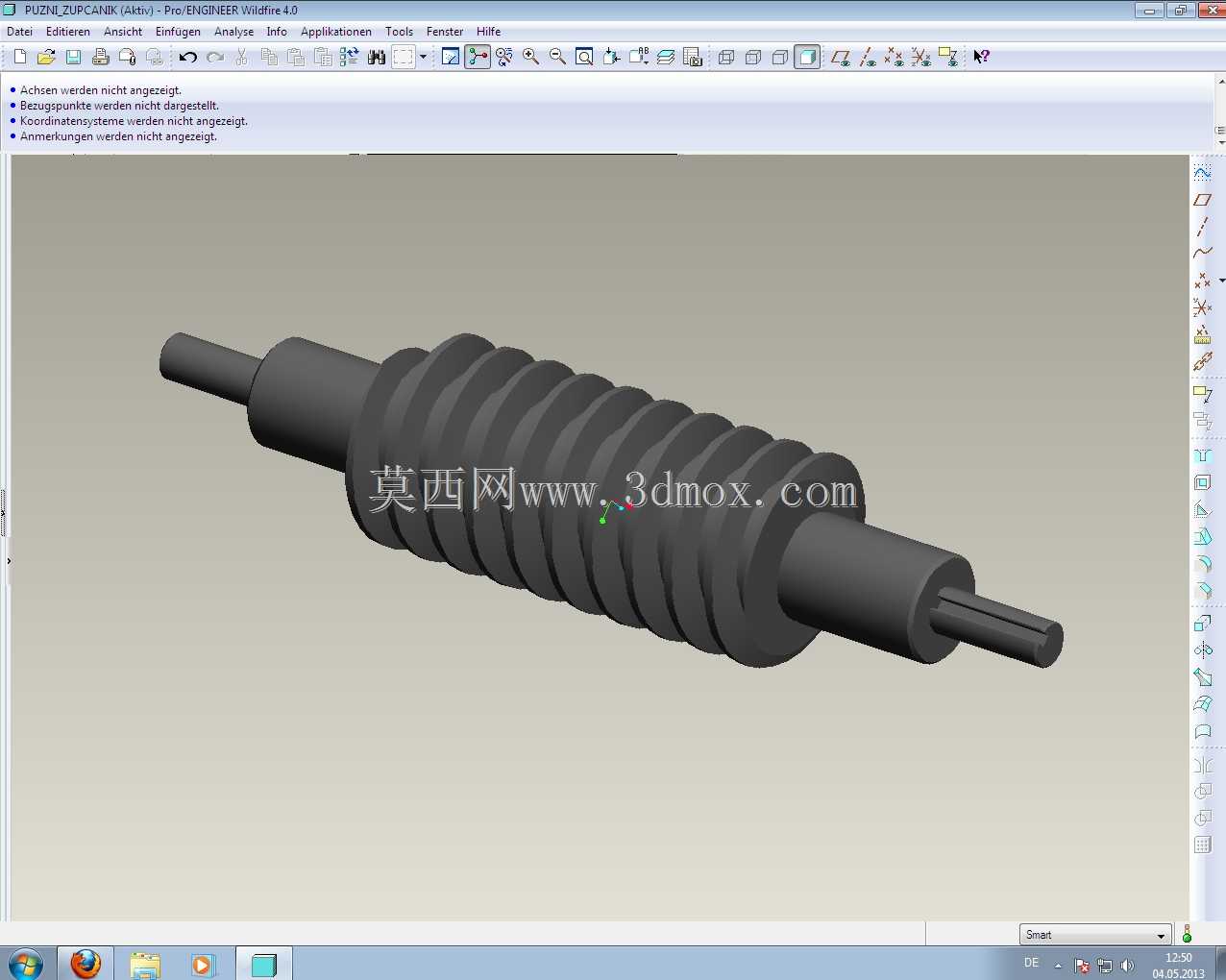

  • 排挡用蜗杆式传动齿轴结构设计

  在手动换挡操纵机构的传动链路里,这类带轴一体的蜗杆齿件是核心传力构件,主要承担换挡操作时的力矩传递与行程转换功能,常见于商用车手动变速器、工程机械设备的挡位操纵系统中,也可适配部分需要小空间大传动比的手动调节机构。从结构设计来看,该零件采用齿部与两端安装轴颈一体化的结构形式,中间段为连续的螺旋齿形,齿形参数匹配对应的蜗轮齿廓,能实现交错轴之间的回转运动传递,传动过程中啮合齿数多,运行平稳性优于直齿圆柱齿轮,换挡时的操作手感更顺滑,不会出现明显的挡位卡顿感。两端伸出的轴颈为安装定位基准,轴颈直径根据安装轴承的内孔尺寸匹配设计,轴颈长度需满足轴承安装、轴向定位挡圈的装配空间要求,同时要预留足够的轴向窜动间隙,避免热胀后出现卡滞问题。

  齿部的螺旋升角经过匹配计算,既保证传动时的机械效率处于合理区间,也兼顾换挡操作的力反馈特性,不会出现操作力过重或者挡位自锁失效的问题。设计过程中需要重点关注齿部与两端轴颈的同轴度公差,同轴度偏差过大会导致传动啮合间隙不均,运行时出现异响、齿面偏磨的问题,直接缩短零件使用寿命。齿面的粗糙度要求也需要明确,粗糙度过高会增大啮合摩擦阻力,换挡操作生涩,过低则会提升加工成本,常规工况下控制在合理的粗糙度区间即可满足使用需求。安装边界方面,该零件的总长度需要匹配操纵机构的安装腔室尺寸,两端轴颈的中心高要对应壳体上的轴承安装孔位,齿部的最大外径要预留足够的壳体避让空间,避免装配时齿部与壳体内壁发生干涉。实际应用中,

  这类齿轴通常搭配深沟球轴承做两端支撑,一端通过轴用挡圈做轴向定位,另一端可预留微小的轴向窜动量,补偿加工与装配带来的尺寸误差。齿部的材料一般选用中碳合金钢,经过调质处理后齿面做高频淬火,保证芯部有足够的韧性承受冲击载荷,齿面有足够的硬度抵抗换挡频繁操作带来的磨损,常规工况下使用寿命能满足整机的大修周期要求。在建模过程中,螺旋齿的扫掠轨迹需要严格匹配计算得出的螺旋线参数,齿形轮廓要符合对应的啮合标准,两端轴颈的退刀槽、倒角结构不能遗漏,这些细节结构直接影响后续的加工工艺性,倒角可以避免装配时刮伤轴承内圈,退刀槽能保证磨削加工时的工艺可达性。
