包装装配线用辊边过渡输送台结构

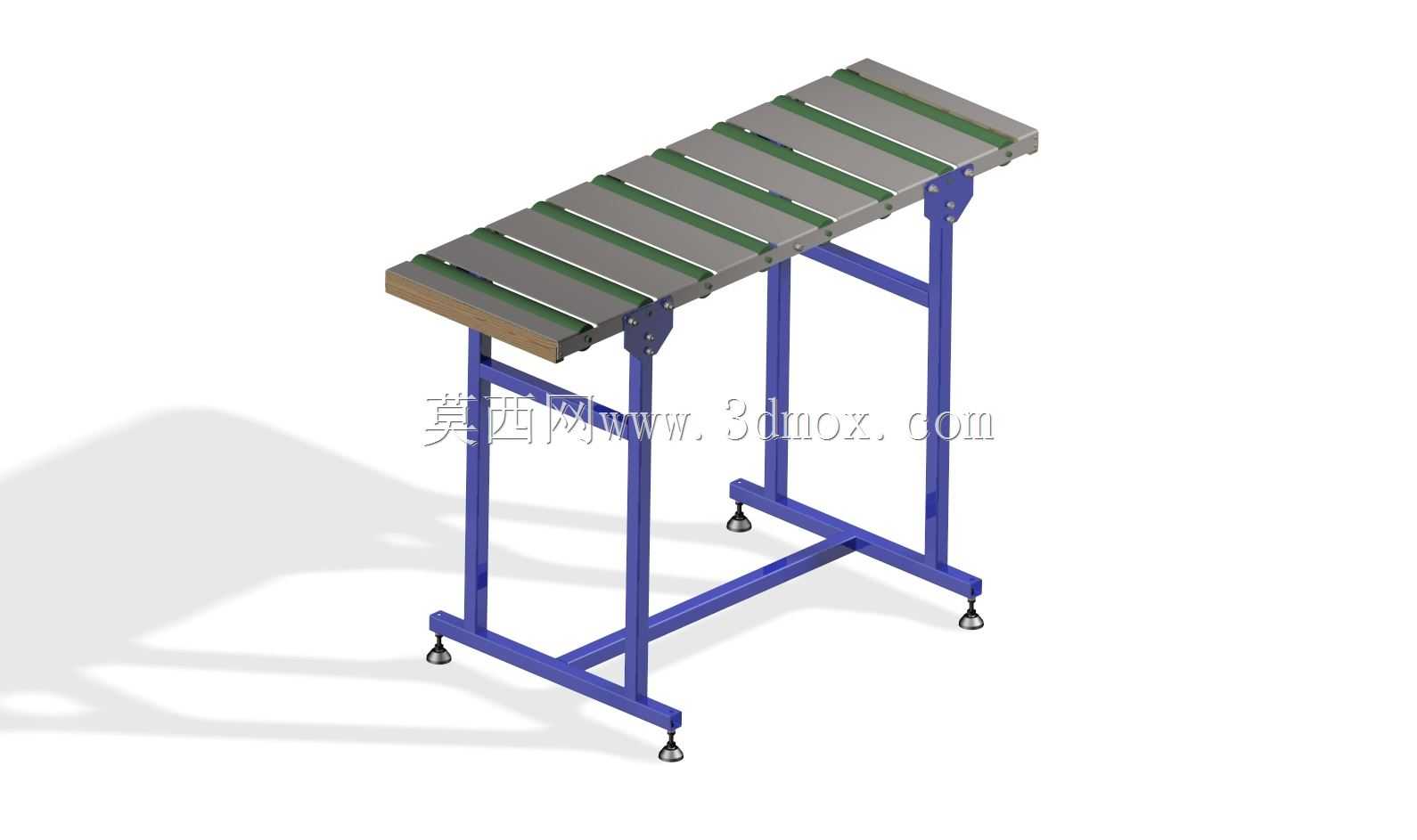

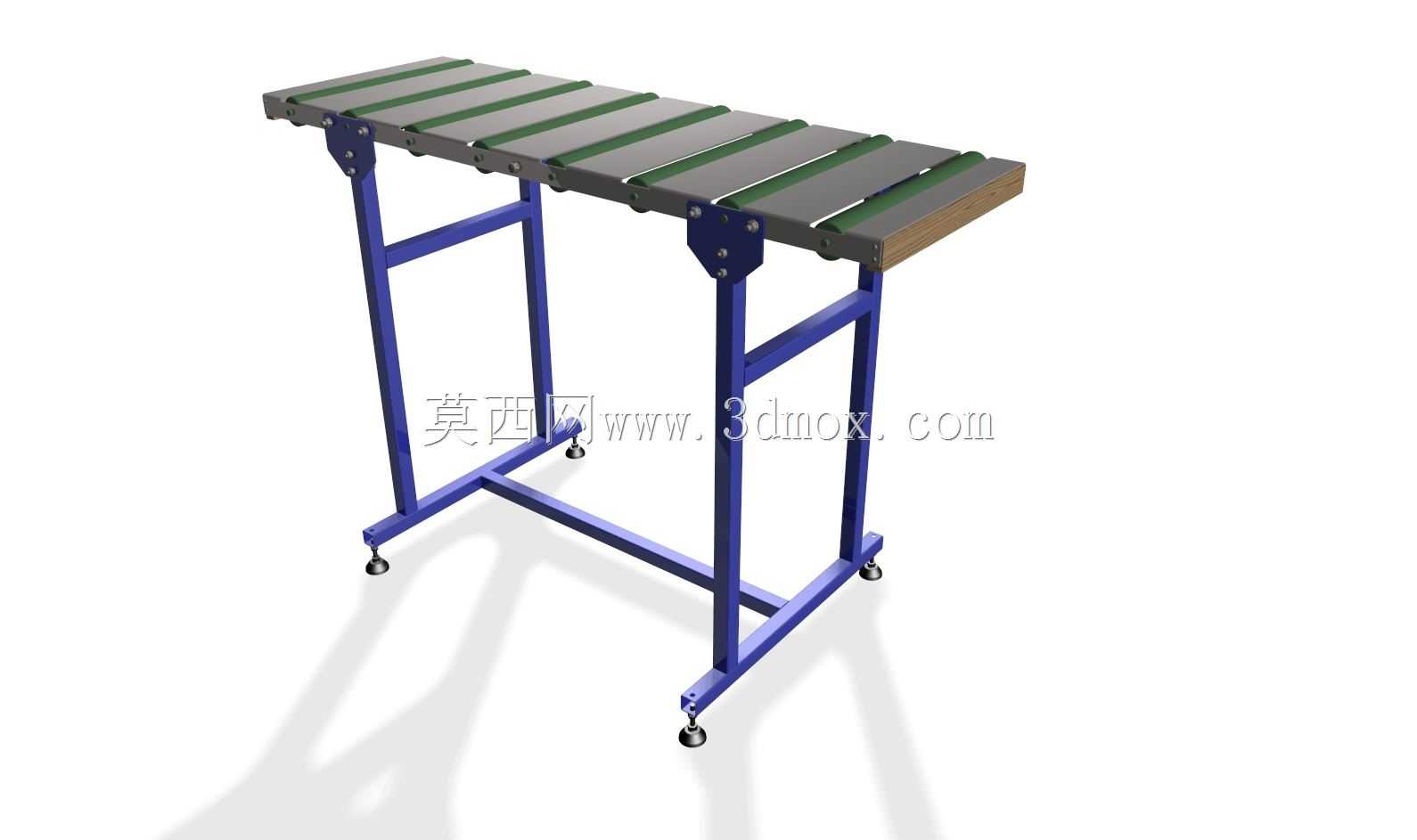

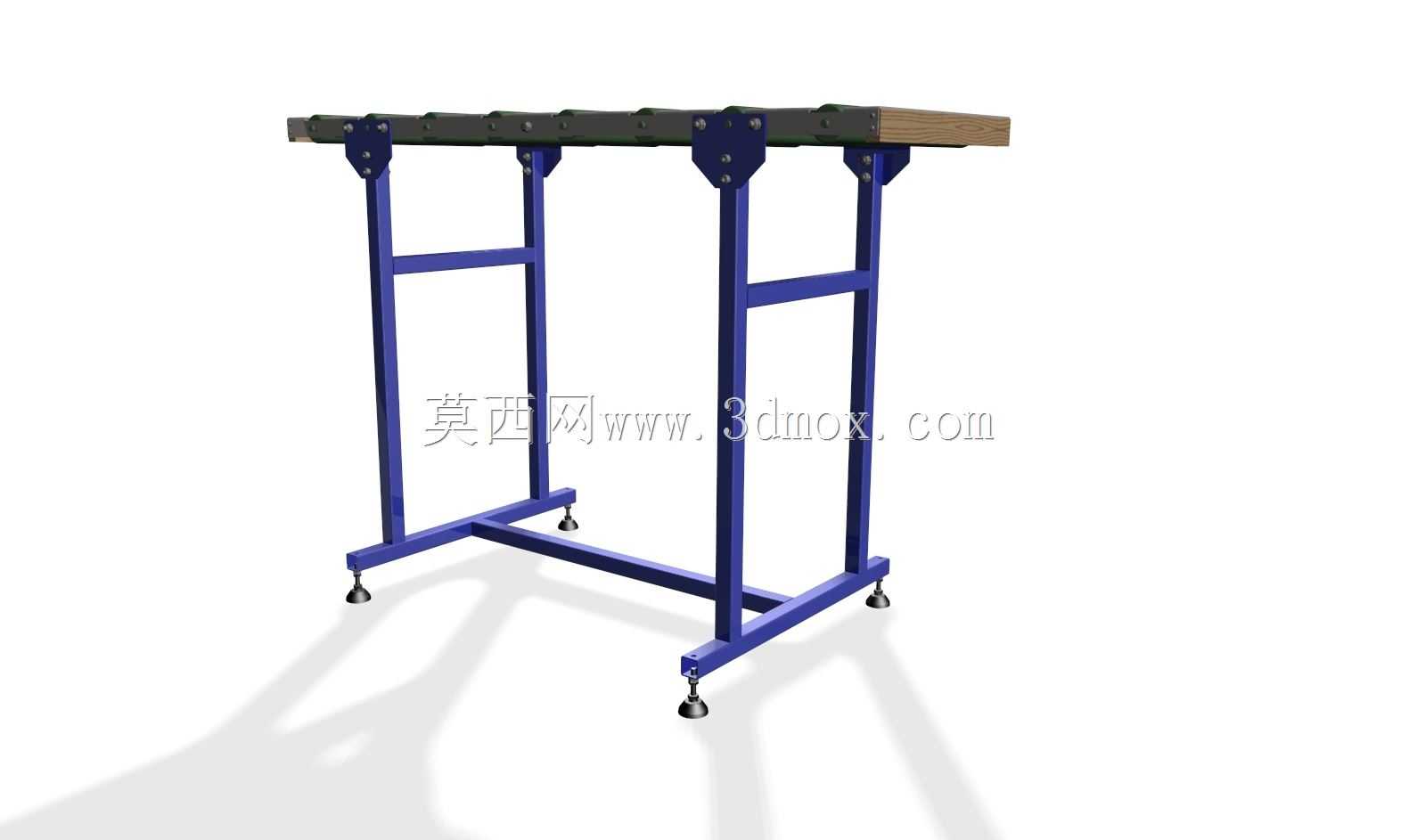

　　这款过渡输送台主要应用在装配、包装生产线的工位衔接段，用来填补不同工位设备之间的输送间隙，避免工件在跨工位转运时出现卡滞、掉落的问题，尤其适配中小型盒装、板状工件的短距离过渡输送，在电子配件组装、食品外包装、小型五金件包装的产线布局中十分常见。从结构设计来看，整体采用立式方管焊接机架作为承载主体，四条支腿底部配置可调脚杯，可根据现场地面平整度、前后对接设备的高度差做±15mm范围内的高度微调，安装时不需要额外做地面预埋固定，直接放置在工位间隙处调整水平即可投入使用，适配多数现有产线的改造升级场景，不需要大规模改动原有产线布局。台体的承载面采用多根平行布置的钢制辊条作为输送载体，辊条表面嵌装防滑胶条，

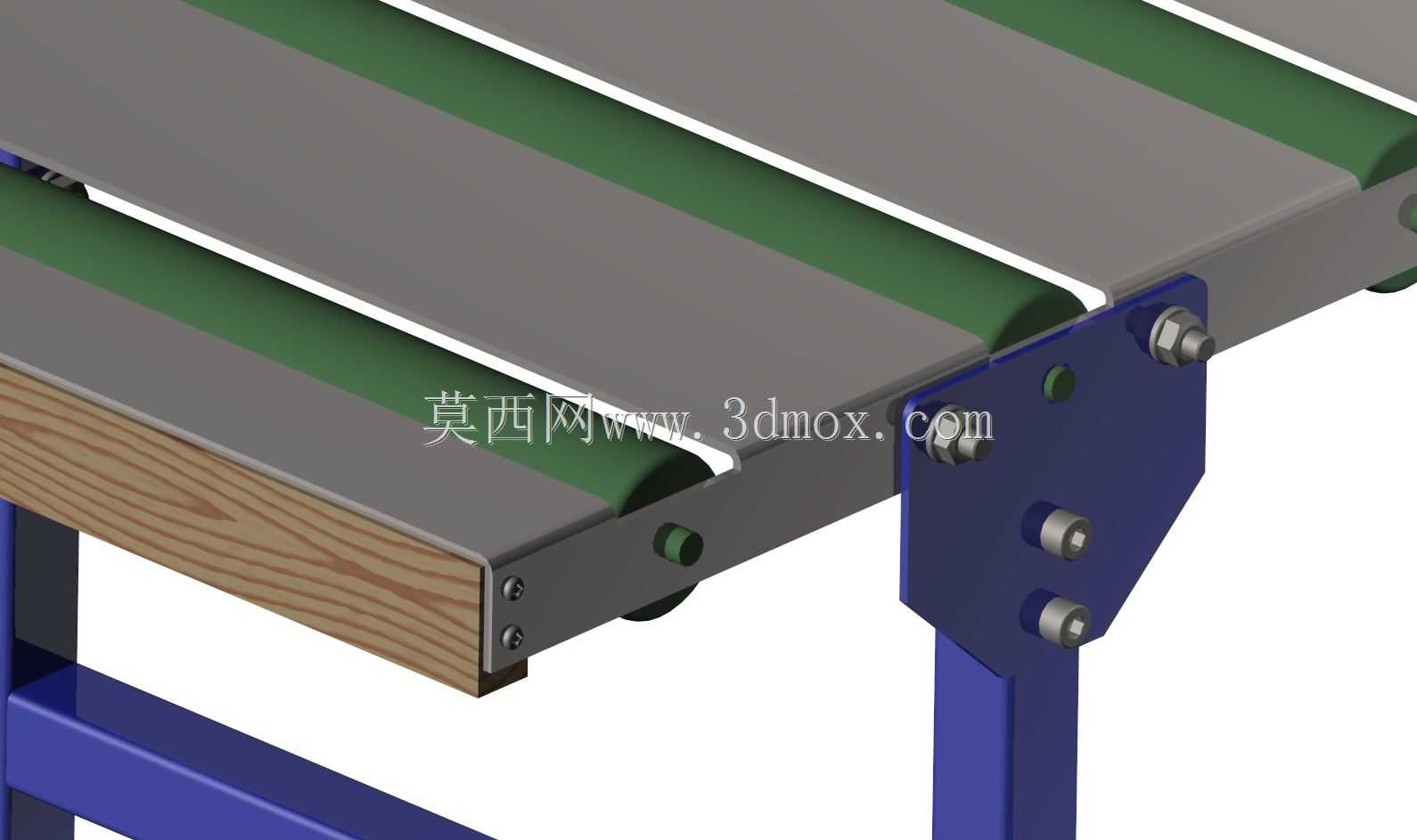

　　既能降低工件输送过程中的表面刮擦风险，也能增大接触摩擦力，避免光滑表面的工件在输送时出现打滑偏移；辊条之间预留均匀间隙，可适配产线配套的光电检测、定位挡停机构的安装需求，不需要额外对台体做二次打孔加工。机架侧面设置横向加强拉杆，抵消长期承重带来的支腿外张应力，整体静态承重可达80kg，完全满足常规中小型包装件、装配半成品的承载需求。台体的出料端做了窄边收边设计，可直接对接包装机的进料输送带、装配工位的工装台边缘，最小对接间隙可控制在5mm以内，避免小尺寸工件卡在衔接缝隙里。设计过程中优先考虑了现场安装的便捷性，整体机架采用模块化焊接结构，出厂前完成整体焊接与表面喷塑处理，现场仅需要安装脚杯、调整水平即可，不需要现场焊接作业；

　　支腿的安装孔位预留了拓展接口，后续可根据产线升级需求，加装侧边导向栏、工件计数传感器、挡停气缸等附属配件，不需要重新更换台体结构。台体整体宽度适配常规400-600mm宽度的输送线，长度可根据工位间隙做对应调整，这款标准款的有效输送长度为800mm，安装时仅需要预留900mm的纵向空间、700mm的横向操作空间即可，不会占用过多的车间操作区域，台体下方的空置空间还可放置工位周转箱、作业工具，提升车间空间利用率。输送面的高度设计范围在750-850mm之间，刚好匹配人工操作的舒适作业高度，既可以作为自动输送的过渡段，也可以作为人工装配、包装的临时操作台面使用，工件停放在台面上时，作业人员可直接完成贴标、外观检查、零件分装等操作，

　　不需要额外配置独立工作台，减少产线的设备投入成本。辊条的转动采用无动力自滑设计，依靠工件自身重力或者前后工位的推送力即可完成输送，不需要额外配置驱动电机、传动链条，后期维护仅需要定期清理辊条间隙的杂物、在辊条转轴处加注润滑脂即可，维护成本极低，适合长时间连续运行的生产场景使用。
