多辊联动动力式辊道输送结构设计

　　这套辊道输送结构主要面向生产车间内的单元化物料转运场景，常见于装配线工序间工件流转、仓储出入库托盘输送、加工设备上下料接驳等环节，可承载规则外形的箱装件、托盘载具、硬质平底工件，依靠辊面的滚动摩擦替代滑动搬运，大幅降低人工移载的劳动强度，也能对接自动化生产线实现物料的定距输送与工位停留。

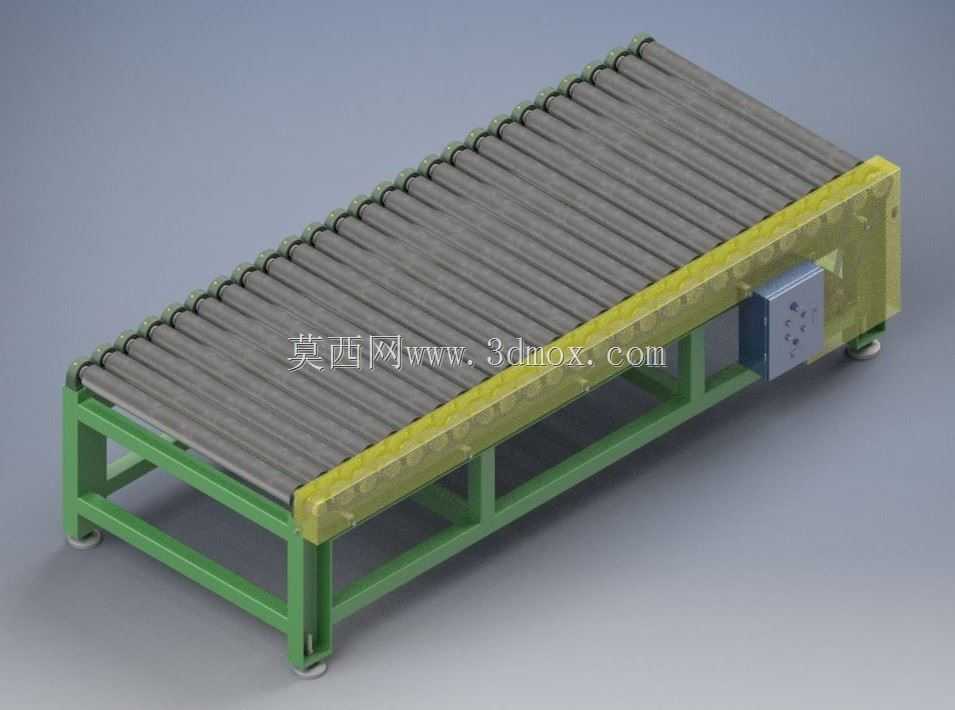

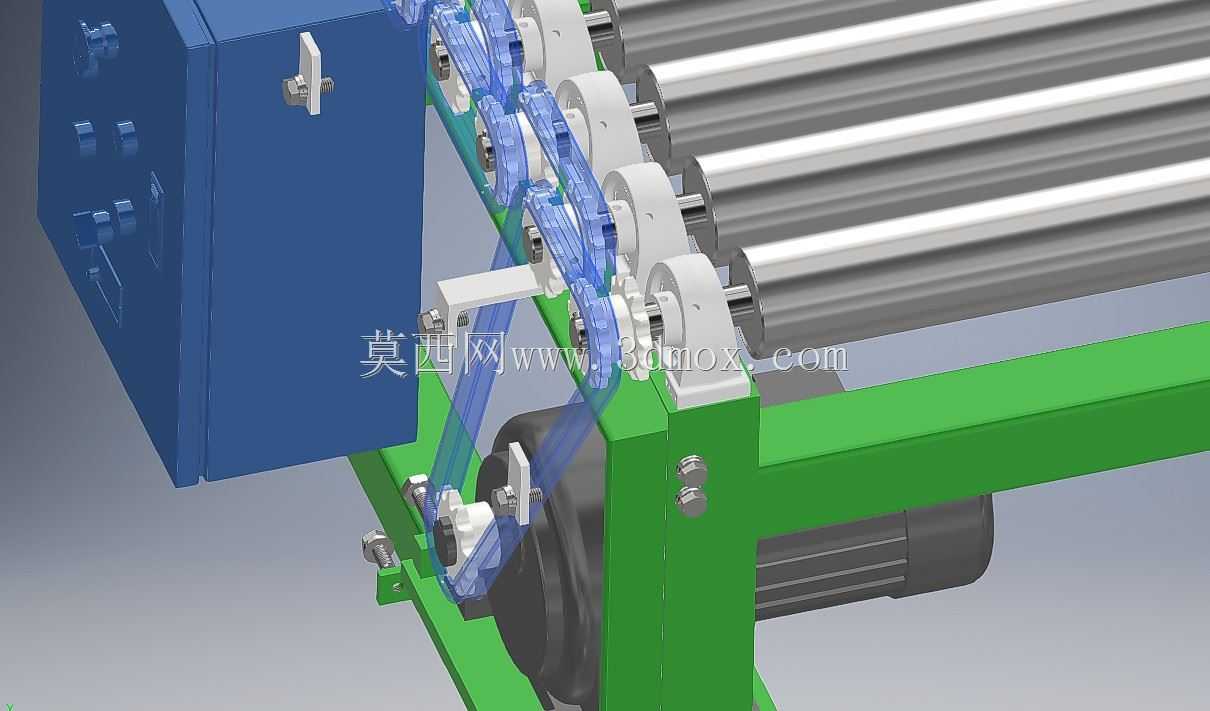

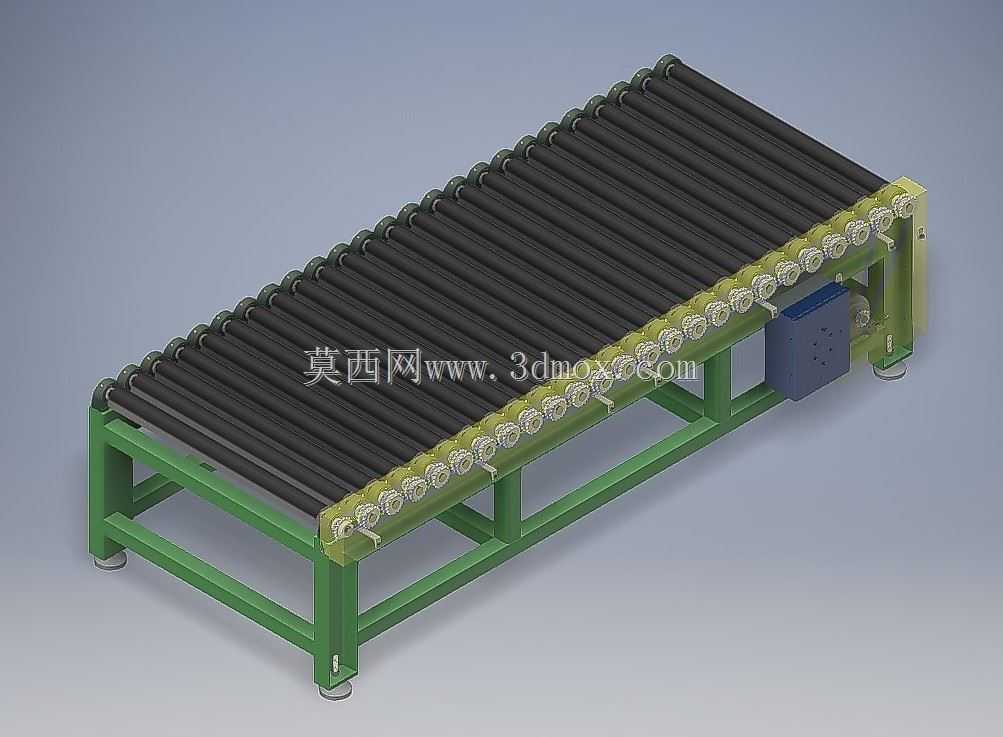

　　从结构设计逻辑来看，整体采用侧装式链传动布局，驱动电机布置在机架侧下方，通过链轮与传动链将动力依次传递给每一根主动辊筒，相邻辊筒间通过链轮链条实现联动，这种布局能保证多根辊筒的线速度一致，避免工件在输送过程中出现偏斜、卡滞的问题，同时侧装的传动结构预留了充足的维护空间，日常检查链条张紧度、更换磨损链轮时无需拆解主体机架。机架部分采用标准型钢焊接成型，辊筒安装座通过螺栓固定在机架侧梁上，可根据实际输送的物料尺寸调整辊筒间距，适配不同长度规格的载具，机架底部预留了地脚安装孔，可通过膨胀螺栓固定在地面，也可加装脚轮实现短距离的工位移位。

　　设计过程中重点考虑了安装边界的适配性，设备宽度可根据输送物料的最大宽度做模块化调整，辊筒长度覆盖常规300mm到1200mm的常用规格，传动侧的护罩完全覆盖链轮与链条的运动区域，避免生产过程中杂物卷入传动机构，也能防止操作人员误触运动部件造成安全隐患。驱动端的张紧结构采用腰型孔调节设计，可在链条磨损伸长后快速调整张紧度，延长传动部件的使用寿命，无需频繁更换链条。辊筒表面采用精加工处理，圆跳动公差控制在合理范围内，保证输送过程平稳无明显抖动，对于表面有防护要求的工件，也可在辊筒外部套装聚氨酯套避免划伤工件表面。

　　在实际选型适配时，可根据输送物料的单重调整辊筒的壁厚与轴径，重载场景下可将单链传动改为双链传动提升承载能力，机架的支腿高度可根据对接设备的工作面高度做定制调整，保证输送面与上下游设备的工作面齐平，避免物料转运时出现高度差导致的磕碰。整套结构的零部件大多采用标准件，加工与装配难度较低，后期维护更换配件的成本也相对可控，适合中小规模的生产线改造与新线搭建时直接参考复用。
