长距重载辊筒式物料输送设备结构

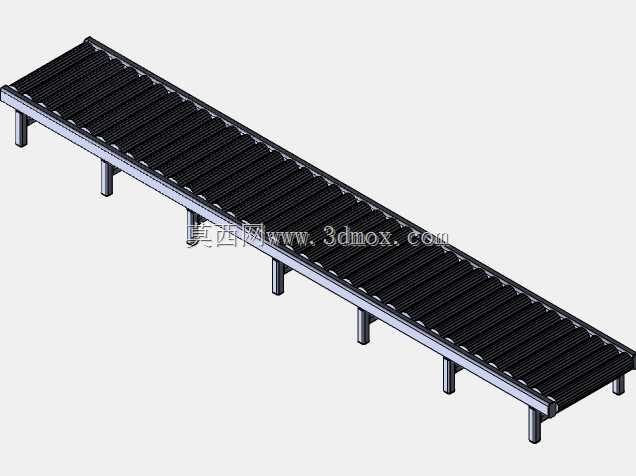

　　这款辊筒式输送结构的设计，最初是针对车间内箱装零部件、成件托盘物料的平面转运需求做的适配，区别于皮带输送易被尖锐工件刮损、网带输送承重上限不足的问题，整线采用等距排布的钢制辊筒作为承载面，单根辊筒两端通过带座轴承固定在两侧的折弯型材机架上，机架下方采用等距分布的方钢支腿做支撑，支腿底部预留了地脚安装孔位，可直接通过膨胀螺栓固定在硬化车间地面，也可搭配可调脚杯应对地面不平整的安装场景，调整范围可覆盖15mm以内的地面高度差。

　　从实际应用场景来看，这类输送结构既可以单独作为工序间的短距转运载体，也可以多段拼接组成长距离输送线，适配机械加工车间的工件周转、仓储物流的分拣线前段喂料、包装工序的成品输送等多个场景，辊筒表面做了发黑防锈处理，在常规无强腐蚀的车间环境下可长期使用，相邻辊筒的间距设置参考了常规周转箱、托盘的底部支撑尺寸，避免输送过程中出现卡滞、物料下陷的问题，同时辊筒的转动阻力经过优化，人工推送物料时的操作力度控制在合理区间，既不会因为阻力过大增加操作负担，也不会因为辊筒过于顺滑导致物料惯性移位。

　　设计过程中优先考虑了安装维护的便捷性，两侧机架采用标准折弯型材加工，所有连接孔位都做了统一的模数化设计，单段线体的长度控制在常规运输尺寸范围内，现场安装时不需要额外做二次切割加工，只需要通过配套的连接角码就可以完成多段拼接，支腿与机架之间采用螺栓连接，后期如果需要调整线体高度，只需要更换对应长度的支腿即可，不需要改动主体机架结构。辊筒的安装采用快拆式结构，单根辊筒出现磨损故障时，只需要拆下两端的轴承固定卡簧就可以快速更换，不需要拆解整段机架，大幅降低了后期的维护停机时间。

　　从安装边界来看，整线的宽度尺寸参考了常规工业周转箱的通用宽度，两侧机架外侧预留了安装光电传感器、挡停机构的安装槽位，后期如果需要升级为自动化输送线，不需要重新加工机架，直接在预留槽位上固定相关自动化元件即可，支腿的排布间距经过承重校核，在满载均匀分布载荷的情况下，机架的绕度控制在允许范围内，不会出现中部下沉导致辊筒卡滞的问题，线体的进料端和出料端都做了圆弧过渡处理，避免物料在上下线时被机架棱角刮损包装或者磕碰工件。
