小型遥控飞机用外转子无刷电机结构模型

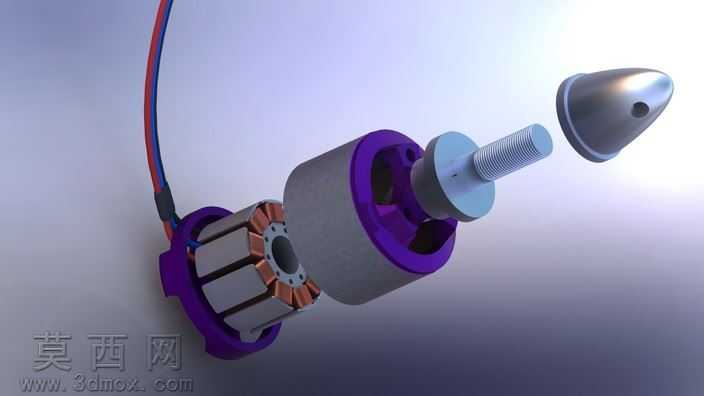

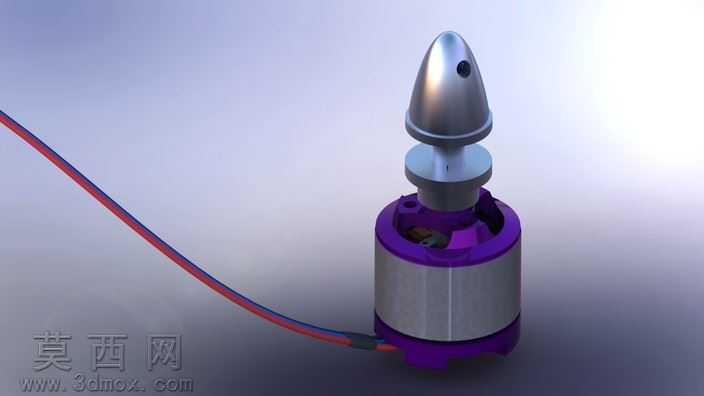

本模型为适配小型遥控飞机的外转子无刷电机完整三维结构，建模过程严格遵循航模动力配件的实际尺寸规范，完整还原了电机从定子组件到外转磁缸、输出轴、整流头罩的全部装配结构。建模阶段首先完成定子铁芯的绕组排布结构搭建，精准还原了定子冲片叠压后的槽型结构与绕组端部的排布形态，绕组部分采用与实物一致的铜质材质渲染，还原漆包线的金属光泽与绝缘层的细腻质感；外转磁缸部分采用导磁金属材质搭配内嵌磁钢结构，磁钢的磁极排布完全符合外转子无刷电机的设计逻辑，磁缸外壳做了哑光金属质感处理，还原航模电机轻量化壳体的表面工艺。模型包含完整的微调结构与螺旋桨安装轴，输出轴的螺纹细节、轴肩定位结构均做了精细化建模，可直观展示螺旋桨的安装定位逻辑，前端整流头罩采用流线型曲面建模，曲面过渡顺滑无棱角，还原航模飞行时的减阻设计思路。各零部件之间的装配间隙经过精准校核，既还原了真实电机的装配公差，也清晰展示了定子与外转子之间的气隙结构，轴承安装位、卡簧槽等细小结构均完整呈现，没有做简化省略。渲染阶段采用工业产品展示常用的柔光布光，金属部件的反光、塑料绝缘件的哑光质感、线材的胶皮质感都做了区分处理，引出的动力线采用红黑双色区分正负极，线身的弧度自然贴合电机出线位的结构，还原真实电机的走线形态。整个模型的结构设计完全匹配APC8×3.8缓降传单道具的安装需求，各连接部位的强度预留、定位结构都符合航模动力系统的设计要求，可直观展示外转子无刷电机的工作原理与装配逻辑，清晰呈现动力从定子绕组产生旋转磁场、带动外转子转动、最终通过输出轴传递给螺旋桨的完整动力传递路径。
