户外便携折叠式炭烤烧烤架结构设计

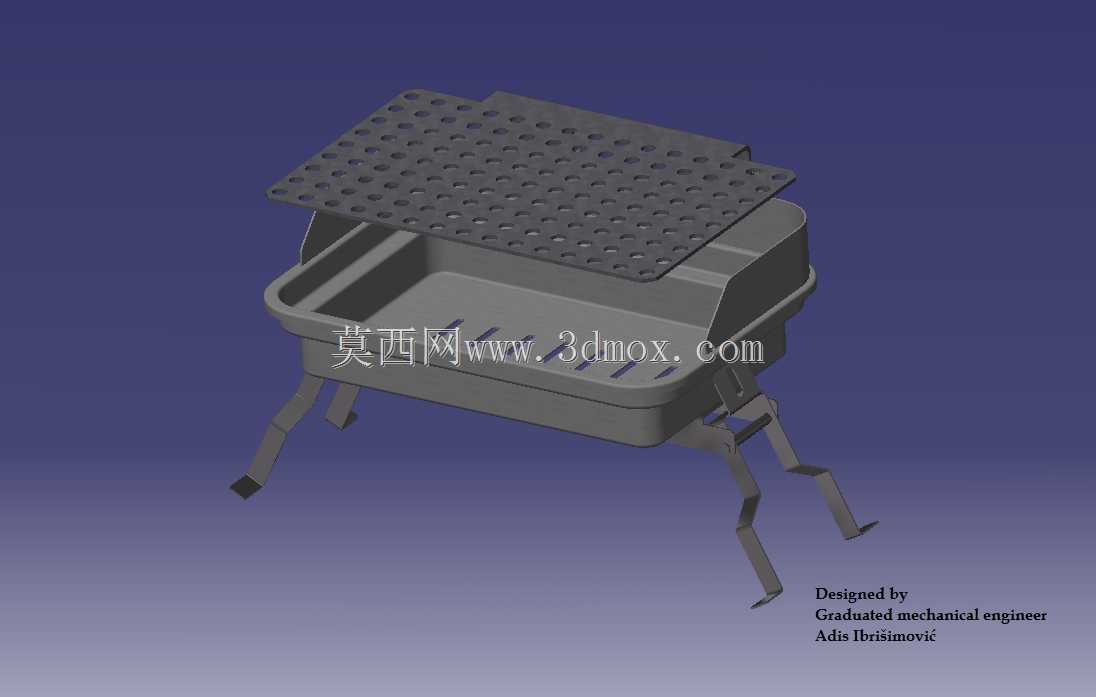

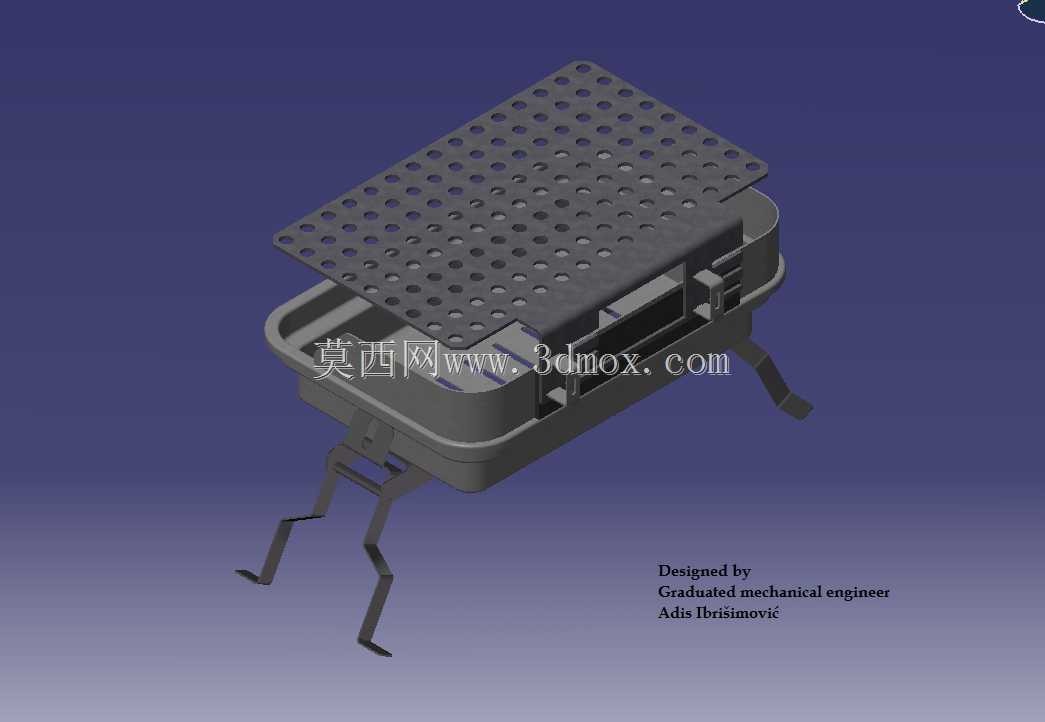

　　这款折叠式炭烤架的结构设计，核心围绕户外露营、近郊自驾、庭院小聚这类非固定场景的使用需求展开，区别于商用大型烤炉的厚重固定结构，整套设计优先考量收纳后的便携性与展开后的使用稳定性。从结构组成来看，整体分为炭盆主体、多孔烤网、折叠支撑腿三个核心模块，炭盆采用深槽式冲压成型结构，槽体边缘做了卷边强化处理，既可以避免炭灰洒落，也能提升槽体的抗形变能力，槽体内部预留了通风间隙，能够在炭块燃烧过程中形成自然的空气对流，无需额外加装送风结构就能保证炭块的充分燃烧，减少燃烧不充分产生的烟气。烤网采用满布圆孔的板式结构，相比条形烤网，圆孔排布的结构能够避免小块食材掉落，同时圆孔的均匀排布可以让热量传递更均匀，烤网与炭盆的搭接位置做了定位凸台，

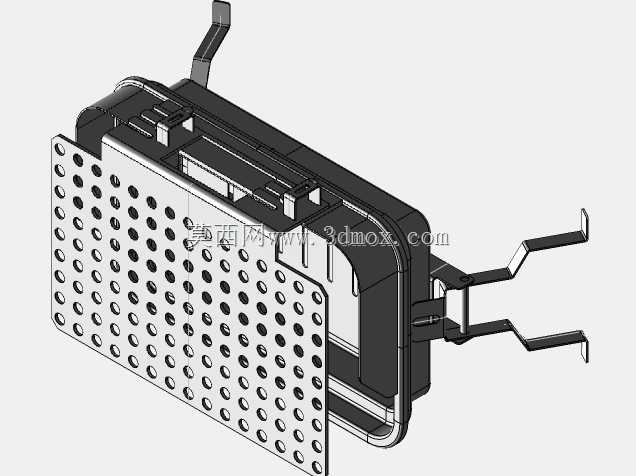

　　放置后不会出现横向滑移，使用过程中可以根据烤制需求直接提起调整高度，适配不同食材对火候的要求。支撑腿采用弯折式金属条结构，四条支腿分别通过铰接点与炭盆底部连接，收纳时可以完全贴合炭盆底面，展开后支腿的弯折角度经过力学校核，着地端做了外扩处理，能够在不平整的户外地面保持稳定支撑，不会出现侧翻风险，支腿的铰接位置采用过盈配合的转轴结构，展开后无需额外锁扣就能保持支撑角度，收纳时只需稍用力即可扳回贴合状态，操作步骤十分简便。在安装边界方面，整套结构展开后占地尺寸适配常规户外折叠桌的摆放空间，也可以直接放置在平整地面使用，收纳后整体为扁平矩形结构，可以轻松放入露营装备箱或者汽车后备箱的储物格内，不会占用过多储物空间。

　　结构设计上没有多余的复杂连接件，所有部件均为金属材质，耐受高温烤制的使用环境，日常使用后只需清理炭盆内的灰烬、擦拭烤网表面即可，维护难度极低。不同于市面上常见的薄壁焊接烤架易出现焊点开焊、支腿变形的问题，这款结构的支腿与炭盆的铰接位置做了局部加厚处理，反复折叠收纳也不会出现结构松动，炭盆的深度设计可以容纳足够量的炭块，满足3-5人户外聚餐的烤制需求，烤网的承重能力可以覆盖常规肉类、蔬菜、海鲜等各类烤制食材的放置需求，不会因为放置较重食材出现中部塌陷的情况。
