自行车螺旋弹簧式避震阻尼部件

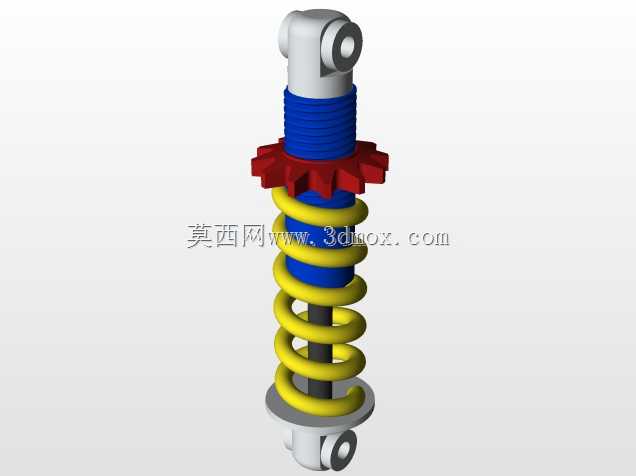

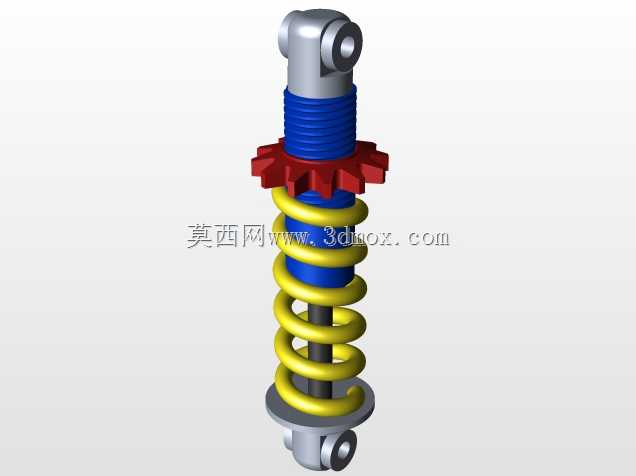

　　日常骑行场景里，这类螺旋弹簧结构的避震部件，大多搭载在山地车、越野自行车的后悬架连接位置，也有部分小尺寸同结构产品用于折叠车的立管缓冲段，核心作用是吸收轮组传递上来的路面冲击，避免颠簸直接传导到骑行者的腰胯部位，同时在非铺装路面骑行时，能让轮组尽可能贴合地面，减少腾空打滑的概率，提升抓地力稳定性。从结构设计逻辑来看，这款部件采用圆柱螺旋压缩弹簧作为主要弹性承载元件，弹簧内侧同轴布置阻尼芯轴，芯轴外部设置蓝色防护套，避免骑行过程中泥沙、水渍侵入阻尼结构造成卡滞或磨损，上端的吊耳结构用于连接车架后上叉位置，下端的环形安装座用于连接后平叉的摇臂转轴，中间红色的调节齿圈可以通过旋转改变弹簧预压量，适配不同体重骑行者的避震软硬需求。

　　做三维建模时，需要重点核对上下安装点的中心距，这个尺寸直接决定了避震的安装行程范围，常规民用越野自行车的这类部件，安装中心距多在120mm到190mm区间，弹簧的线径、中径、有效圈数要匹配预设的承载阈值，避免出现弹簧压并时阻尼芯轴还没到行程极限，或者芯轴触底时弹簧仍有富余压缩量的匹配问题。实际装车使用时，上下安装点的铰接结构要保留足够的转动自由度，避免车架摇臂摆动时出现别劲的情况，防护套的褶皱设计要满足全行程压缩拉伸的形变需求，不能在最大压缩量时出现护套挤压开裂，也不能在最大伸长量时把护套拉脱。建模过程中还要注意弹簧两端的磨平圈处理，保证弹簧和上下支撑座的贴合面受力均匀，不会出现偏载导致的弹簧侧弯，调节齿圈的齿形要做圆角处理，

　　方便徒手旋转调节，同时避免齿边过于锋利划伤手部，阻尼芯轴的表面粗糙度要控制在合理范围，减少往复运动时的密封件磨损，延长部件的整体使用寿命。这类避震部件和摩托车、汽车的减震器原理同源，但因为自行车的承载重量更小，整体结构更轻量化，没有额外的油壶或气室结构，依靠弹簧和内置阻尼块就能满足骑行场景的缓冲需求，建模时不需要做过于复杂的内部流体结构，重点把外部安装尺寸、运动干涉边界、各部件的装配关系梳理清楚，就能满足结构选型、改装适配的参考需求。
