模块化螺栓拼接工业存储框架结构

　　在车间物料周转、工装备件暂存、生产线边缓存这类工业场景里，固定尺寸的存储支架往往难以适配现场动态变化的存储空间需求，这款拼接式存储框架正是针对这类痛点设计的可扩展承载结构。从结构设计逻辑来看，整个框架没有采用一体化焊接的刚性连接方案，所有子组件之间统一采用M10螺钉完成紧固，这种设计首先解决了两大现场问题：一是运输阶段可以完全拆解为散件打包，大幅降低长距离运输的空间占用与物流成本，散件状态下不存在超宽超高的运输限制，普通货运车辆即可完成转运；二是现场安装不需要专业焊接设备与持证焊工，普通装配人员借助常规扭力扳手即可完成组装，安装效率远高于传统焊接式存储架，后期如果需要调整存储区域的长宽尺寸，只需要增减对应位置的横梁、立柱与斜撑组件，

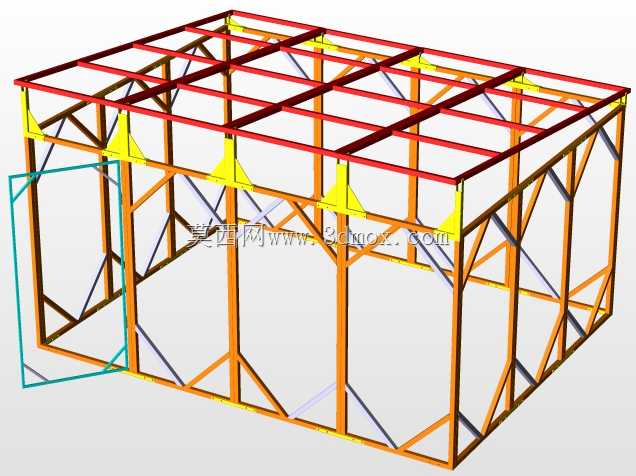

　　就能快速完成扩容或缩容调整，不需要整体报废原有结构。从结构受力层面分析，框架顶部采用交叉布置的红色横梁形成平面刚性网格，承担顶部放置物料的竖向载荷，橙色竖向立柱作为主要的竖向传力构件，将顶部载荷均匀传递到地面基础，立柱之间布置的斜向支撑构件则用于抵消水平方向的侧向力，避免框架在受到物料侧向挤压、人员误碰撞时出现失稳变形，节点位置的黄色加强件专门针对螺钉连接的应力集中问题做了局部加厚处理，避免长期受载后节点位置出现型材变形或螺钉剪切断裂。关于安装边界的适配性，这款框架的底部立柱可以根据现场地面的平整度做微调，不需要提前做高精度的地面找平处理，只要保证各立柱底部的支撑面受力均匀即可，框架预留的门洞位置可以适配常规尺寸的物料周转车进出，

　　不需要额外调整通道宽度，单组标准框架的承载能力可以覆盖绝大多数工业小件、工装夹具、包装物料的存储需求，多组框架之间也可以通过侧面的连接孔位完成并排拼接，形成更大面积的连续存储区域，拼接位置不需要额外增加辅助支撑构件，依靠原有框架的立柱即可满足整体受力要求。在实际应用中，这类框架既可以单独作为车间临时存储点使用，也可以搭配层板、储物箱作为固定仓储位使用，甚至可以根据需求在外部加装防护面板、柜门，转换为封闭式的存储柜体，结构的拓展性完全可以覆盖生产现场不同阶段的存储需求变化。
